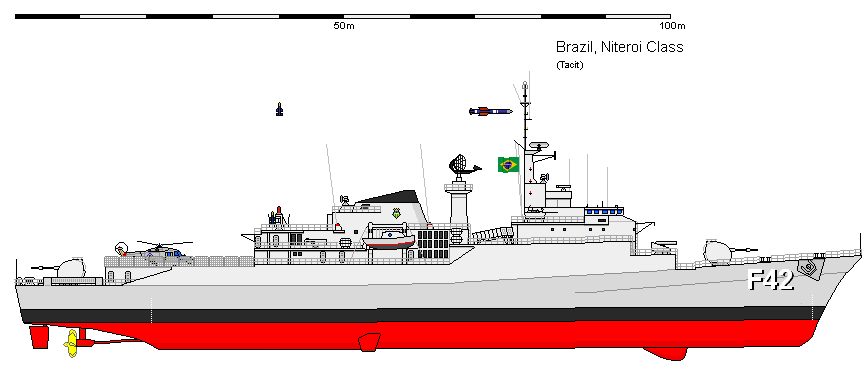

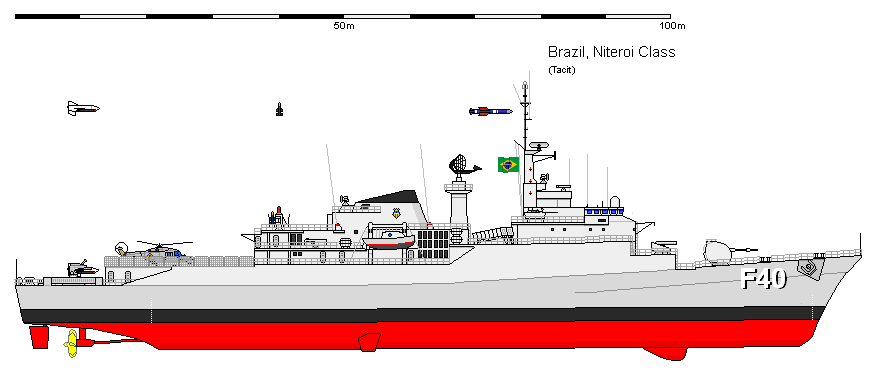

As fragatas da classe Niterói (F40) e Constituição (F42) na configuração original. O ilustrador errou ao colocar os mísseis MM38 na versão antissubmarino. (Clique nas imagens para ampliar).

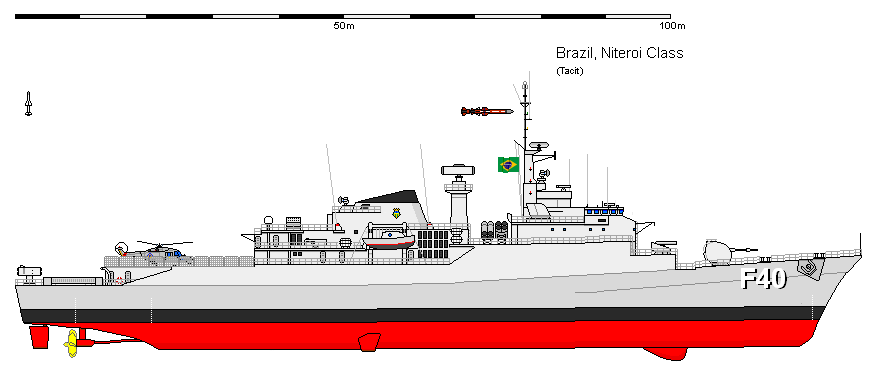

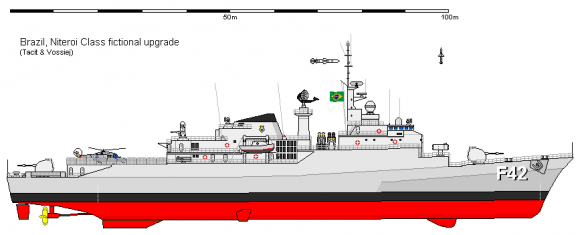

Abaixo, uma versão modernizada alternativa e a MODFRAG.
FONTE: Shipbucket (Tacit)
BATE-PAPO ONLINE: converse com os editores e leitores sobre a classe Niterói e outros temas navais, no ‘Xat’ do Poder Naval, clicando aqui.
Você precisa estar logado para postar comentários.
Saiu o número 4 da nossa revista impressa Forças de Defesa, com 96 páginas. Garanta já o seu exemplar, por apenas R$18,00. O preço inclui o envio registrado pelos Correios e a embalagem protetora.
Para adquirir o seu exemplar, clique num dos botões abaixo. Use o PagSeguro para gerar um boleto pagável em qualquer banco e o PayPal para pagar com cartão de crédito.
Para dúvidas sobre outras formas de pagamento e demais informações, envie um e-mail para revista@fordefesa.com.br.
Ao comprar a revista, o leitor torna-se assinante dos sites das Forças de Defesa, podendo postar comentários após o seu cadastramento.
Facebook
LinkedIn
Twitter
PDF
Orkut
Hum …
a popa nao esta errada a proporção naum ?
a proposta de upgrade ficou legalzinha
Também gostei da proposta de upgrade. Manter o segundo canhão de 4,5pol nas EG seria uma boa.
Beleza, apesar dos erros, gastei c/ gosto um baita tanto de tinta, imprimindo-as!!!
O lançador de mísseis Aspide, não é mais próximo do convoo???
O upgrade fictício ficou legal, em que pese eu não gostar mto de montar armamento sobre o hangar.
Poderia rolar tb um tipo de VL Sea Sparrow, como nas fragatas canadenses.
MO,
Está sim, pois a F 42 e 43 (ex-EG), possuem o convoo ligeiramente menor que as demais (ex-AS) e a ilustração reproduziu com se tivessem o mesmo tamanho.
Abs,
Pois é Mauricio, eu me amarrei nesses desenhos, feitos por gringos. O único brasileiro que conheço que faz desenhos no estilo Shipbucket, usando o Microsoft Paint, é o nosso amigo Jacubão.
Alguém mais se habilita?
“Mauricio R. em 30/04/2011 as 6:48
O lançador de mísseis Aspide, não é mais próximo do convoo???”
Maurício, isso depende da versão original de cada fragata classe Niterói. As duas que eram de Emprego Geral (Constituição e Liberal) têm o lançador de mísseis Aspide instalado mais próximo do convoo, na posição onde ficava a torreta do Mk8. Já nas quatro Antissubmarino, que disparavam o Ikara, o lançador de Aspide foi posicionado o mais próximo possível da popa, com uma pequena diferença de posicionamento entre as duas que tinham VDS e as que não tinham.
Na matéria recente (está provavelmente na página anterior) sobre um leitor que montou o modelo em papel da classe Niterói, disponibilizado aqui no site, há um debate meu com o Dalton justamente a respeito disso, entre outros detalhes (como a diferença no tamanho do convoo, que o Wiltgen citou mais acima). Reproduzo aqui embaixo links para fotos que coloquei lá, e que mostram claramente essas diferenças:
http://www.naviosbrasileiros.com.br/ngb/U/U010/U010-f16.JPG
http://www.naviosbrasileiros.com.br/ngb/D/D003/D003-f40.jpg
http://www.naviosbrasileiros.com.br/ngb/U/U010/U010-f22.JPG
http://www.naviosbrasileiros.com.br/ngb/C/C101/C101-f30.jpg
http://www.naviosbrasileiros.com.br/ngb/I/I027/I027-f52.jpg
Saudações!
