A tualmente, nacionalização é um dos principais objetivos da Marinha. A Corveta Barroso foi o primeiro navio a incluir, já no seu projeto, sistemas desenvolvidos no país. Destacam-se o sistema de controle tático, desenvolvido pela empresa CONSUB, e os sistemas de controle da propulsão, de lançadores de “chaff” e de MAGE, desenvolvidos pelo IPqM. Seguindo essa linha de nacionalização, também foram contratados sistemas nacionais para os Navios-Patrulha de 500 toneladas (Classe “Macaé”). Dentre esses, estão dois produtos do IPqM: o Terminal Tático Inteligente (TTI) e o Sistema de Controle da Propulsão (SCM).

TERMINAL TÁTICO INTELIGENTE

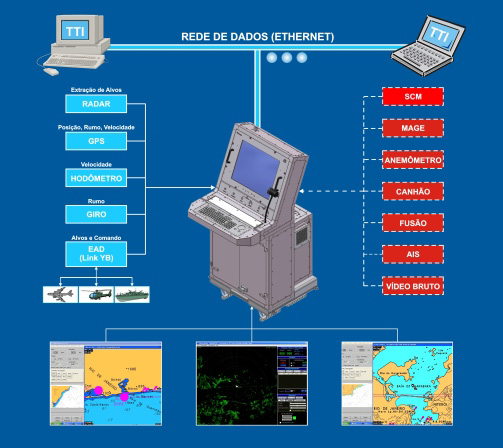

Terminal Tático Inteligente - TTI

O TTI pode ser empregado em qualquer tipo de plataforma (superfície, aérea e submarina) e permite a solução tática a partir da visualização e avaliação do cenário em torno da plataforma.

Essa composição do cenário é obtida pela aquisição de informações dos sensores integrados ao sistema (radares, GPS, giro e hodômetro).
O sistema disponibiliza ao operador a apresentação do movimento relativo e verdadeiro da plataforma, permitindo tracking manual e automático de contatos. O TTI pode se comunicar com outras plataformas por meio de um link de trans-missão de dados de até 2400 bps. Nos navios da Classe “Macaé”, o TTI opera com um console único, mas pode também operar de modo distribuído, em rede local. Trata-se do primeiro sistema tático brasileiro a incorporar cartas náuticas eletrônicas homologadas pela DHN. É prevista a inclusão de interfaces com outros sensores e sistemas como: SCM, MAGE, anemômetro, canhões etc.

SISTEMA DE CONTROLE E MONITORAÇÃO

SCM

O SCM dos NPa de 500 ton é uma versão simplificada do SCM da Corveta Barroso. O hardware utilizado é de uso comercial (COTS – commercial-of-the-shelf) e o software foi totalmente desenvolvido pelo IPqM. O SCM é composto de 03 subsistemas: o Subsistema de Controle e Monitoração de Propulsão e Auxiliares (SCMPA); o Subsistema de Controle de Avarias (SCAV); e o Subsistema Manual Remoto (SMR).O SCMPA fornece set-points para os reguladores dos motores, assim como monitora e atua em equipamentos auxiliares do navio. Enquanto os reguladores cuidam do funcionamento desses equipamentos stand-alone, o SCMPA garante a perfeita interação entre os motores e a  engrenagem reversora.

O SCAV auxilia na segurança física do navio. Para isso, ele indica a leitura de sensores que monitoram compartimentos quanto à presença de fumaça, de temperatura alta e a ocorrência de alagamento, permitindo, o acionamento remoto de alguns equipamentos. O SMR é um recurso que permite o comando direto de motores, quando os computadores do SCMPA estiverem em baixa. Ele só pode ser operado do Centro de Controle de Máquinas (CCM) e tem prioridade sobre o Modo Automático. Nesse modo, o operador atua diretamente sobre cada motor.

Navio-Patrulha Macaé

FONTE: Informativo Pesquisa Naval, do Instituto de Estudos do Mar Almirante Paulo Moreira
