100 anos de submarinos alemães – parte 5

1399
23


Dolphin: os submarinos Tipo 800 de Israel

dolphin2.jpgOs três submarinos Tipo 800 de 1.925 toneladas, conhecidos como classe “Dolphin” (Dolphin, Leviathan e Tekumah), foram desenhados pela IKL e construídos pelos estaleiros Howaldtswerke-Deutsche Werft AG (HDW) da Alemanha Ocidental, para a Marinha de Israel. Quando foram incorporados, no final da década de 90, representavam o que havia de mais moderno em matéria de submarinos convencionais no mundo. A tecnologia desses submarinos foi baseada no Tipo 209, mas bastante modificada e ampliada.

Os “Dolphin” custaram US$ 320 milhões cada, mas Israel só pagou por um submarino. Os outros dois foram doados pelo governo Alemão, como compensação pelo apoio que a Alemanha deu ao Iraque na produção de agentes químicos, que foram mais tarde usados contra Israel na Guerra do Golfo, em 1991.

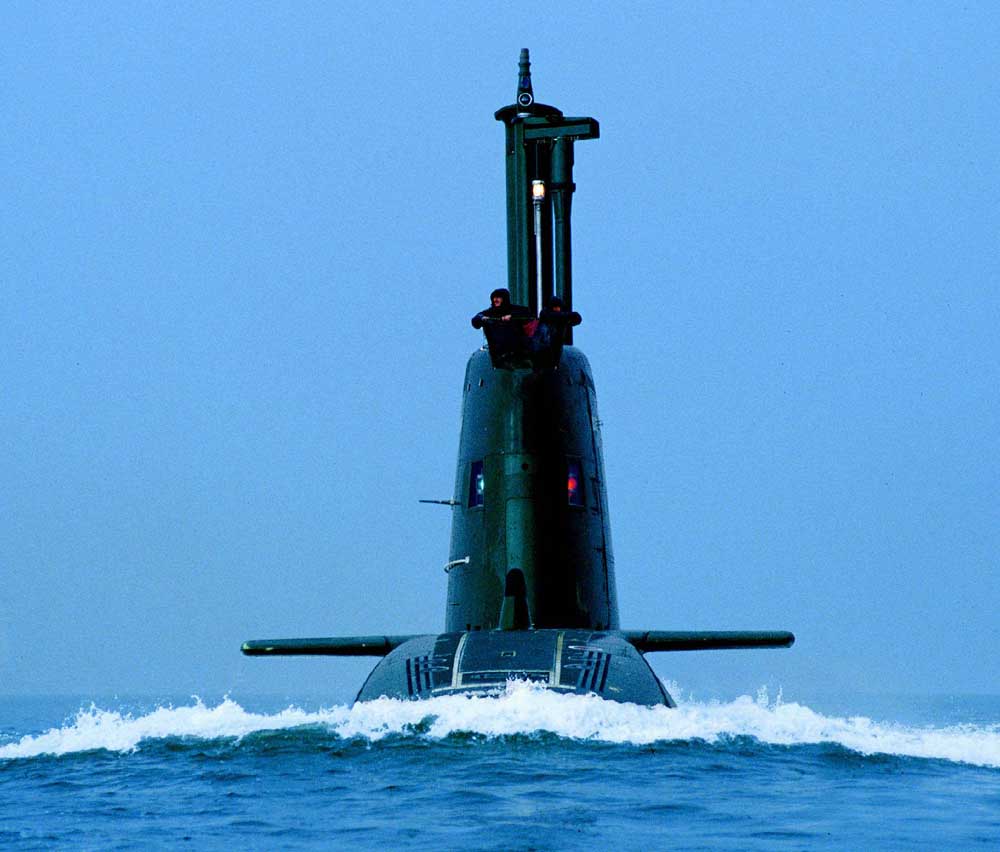

dolphin-4.jpgO projeto destes submarinos foi inicialmente estruturado por uma equipe industrial constituída da HDW e Thyssen Nordseewerke, liderada pelo estaleiro Ingalls americano. A idéia era produzir os submarinos nos EUA com financiamento do FMS, mas o projeto foi cancelado em 1990. Israel tem 50% de direitos sobre o design da classe “Dolphin”, pois o submarino foi projetado seguindo estritamente as especificações de sua Marinha.

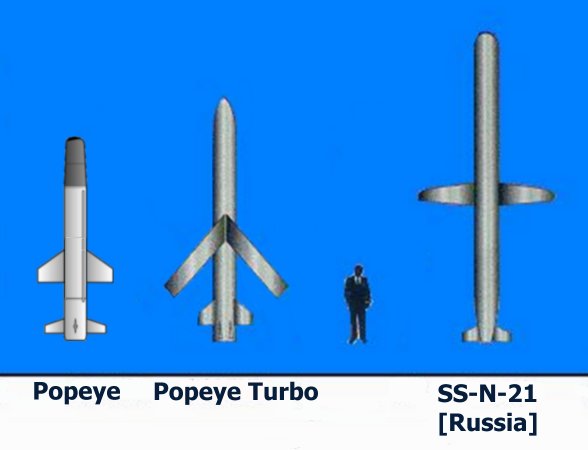

Os “Dolphin” são equipados com 6 tubos lança-torpedos de 533mm e 4 tubos de 650mm. Suspeita-se que os tubos de maior diâmetro estão sendo usados para disparar o míssil de cruzeiro Popeye Turbo. Segundo algumas fontes, o míssil de cruzeiro já foi lançado pelos submarinos de Israel no ano 2000, no Oceano Índico, e teria acertado alvos a 1.500km de distância. Israel desenvolveu uma ogiva nuclear de 200kg, com 6kg de plutônio, que poderia ser montada no Popeye Turbo.

popeye-turbo.jpgOs três “Dolphin” estão sendo operados pela Marinha de Israel sob o sistema de rotação. Dois dos navios estão permanentemente no mar: um no Mar Vermelho e o outro no Mediterrâneo. O terceiro permanece em standby ou reparos.

Israel assinou um contrato com a ThyssenKrupp (agora dona da HDW), para comprar mais dois submarinos do tipo. Os dois novos submarinos serão uma versão atualizada dos “Dolphin”, e vão ser equipados com o mesmo sistema AIP de células de combustível em uso nos Tipos 212 e 214.
Em 6 de julho de 2006, o governo da Alemanha decidiu pagar um adiantamento para iniciar a construção dos submarinos, de cerca de 170 milhões de euros. Os dois submarinos vão custar, ao todo, cerca de 1,3 bilhão de euros, dos quais um terço será pago pela Alemanha. O primeiro deles está programado para ser concluído em 2012.





Ficha técnica:

  • Deslocamento: 1.640t na superfície, 1.900t submerso
  • Profundidade de operação: pelo menos 200m
  • Dimensões: 57 x 6,8 x 6,2m
  • Propulsão: Diesel-elétrica, 3 diesels, 1 eixo, 4.243shp, 20 nós (37 km/h)
  • Tripulação: 35 + 10 commandos
  • Armamento: 6 tubos de torpedo × 21 polegadas (533 mm), capazes de lançar o Sub-Harpoon, 4 tubos de torpedo x  25.5 polegadas (650 mm) para mísseis e mini-submarinos.
