Passex PLA Navy 453a

DestaqueA Marinha do Brasil (MB) e a Marinha do Exército Popular de Libertação da China (MEPL ou PLA Navy em inglês) realizaram no dia 26 de outubro, no Rio de Janeiro, uma inédita operação naval conjunta. A operação no mar contou com a participação de dois navios de guerra chineses e de dois navios da MB.

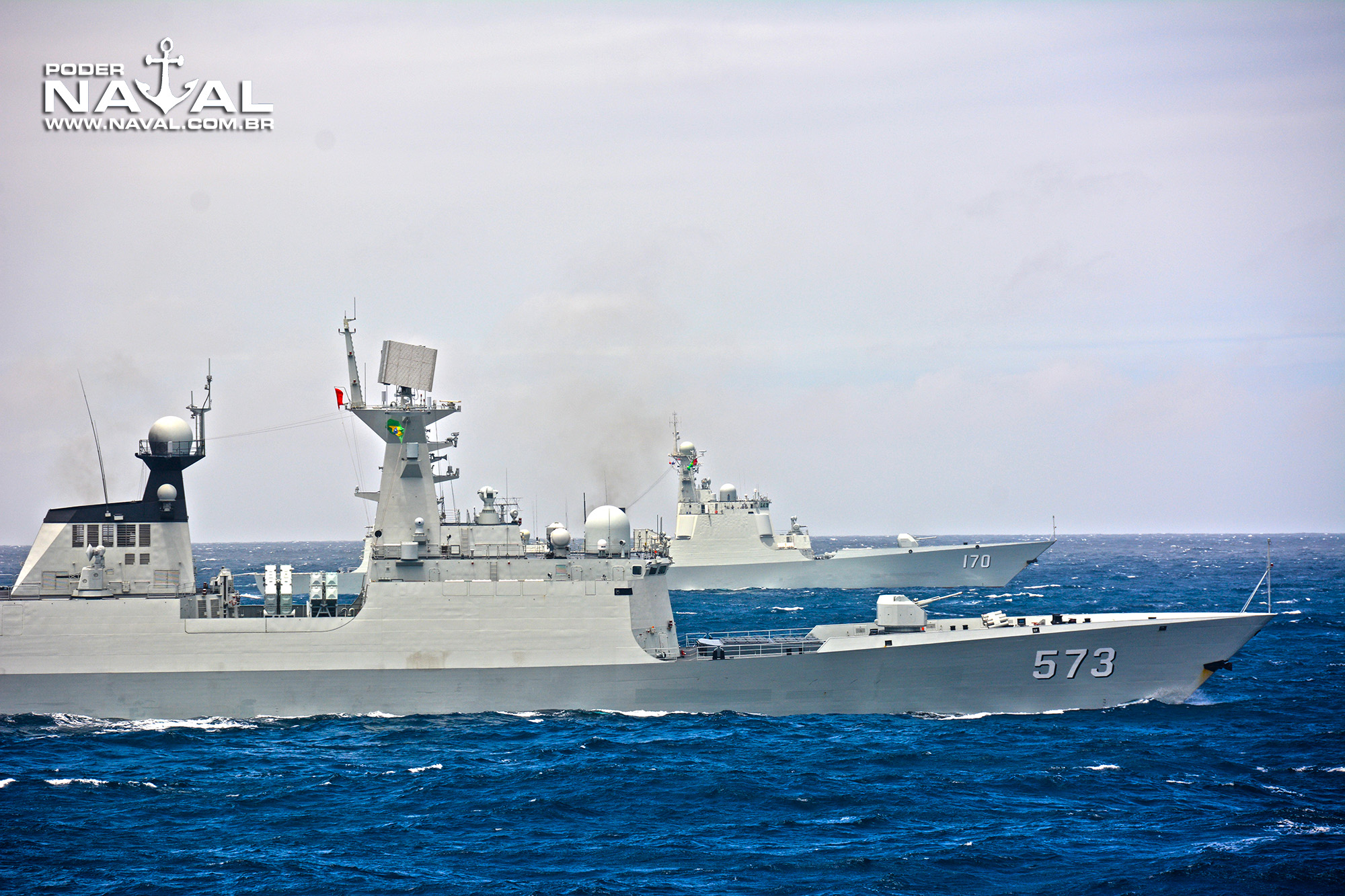

A Força-Tarefa chinesa comandada pelo Contra-Almirante Li Xiaoyai, Vice-Chefe do Estado-Maior da Frota do Mar Sul da MEPL, que estava embarcado na fragata Liuzhou (FFG-573), foi composta também pelo contratorpedeiro Lanzhou (DDG-170).

Passex PLA Navy 332a

A Força-Tarefa brasileira comandada pelo Contra-Almirante Paulo Cesar Mendes Biasoli, Comandante da 2ª Divisão da Esquadra, foi composta pela Fragata Constituição (F-42) e pelo Navio-Patrulha Oceânico Apa (P-121).

No dia 26 de outubro, às 7h da manhã, um grupo de jornalistas especializados embarcou no NPaOc Apa, que estava atracado na Base Naval do Rio de Janeiro, para a cobertura fotográfica do exercício.

Passex PLA Navy 465a

Manobras tática e ‘cross-deck’

O NPaOc Apa foi o primeiro navio a sair pela Barra, seguido pela fragata Constituição. Os navios chineses zarparam algum tempo depois para o encontro histórico entre navios de guerra chineses e brasileiros.

O navio-patrulha oceânico Apa atuou no exercício como unidade de maior valor (HVU – High Value Unit), sendo escoltado pelos navios chineses e pela fragata Constituição. O planejamento inicial do exercício previa o ataque simulado contra os navios por jatos AF-1 Skyhawk e por helicóptero MH-16 Sea Hawk, mas o mesmo não ocorreu, provavelmente devido ao tempo ruim.

Passex PLA Navy 425a

Para sorte dos fotógrafos que estavam a bordo do NPaOc Apa, o tempo abriu um pouco, o que permitiu a realização de boas fotos.

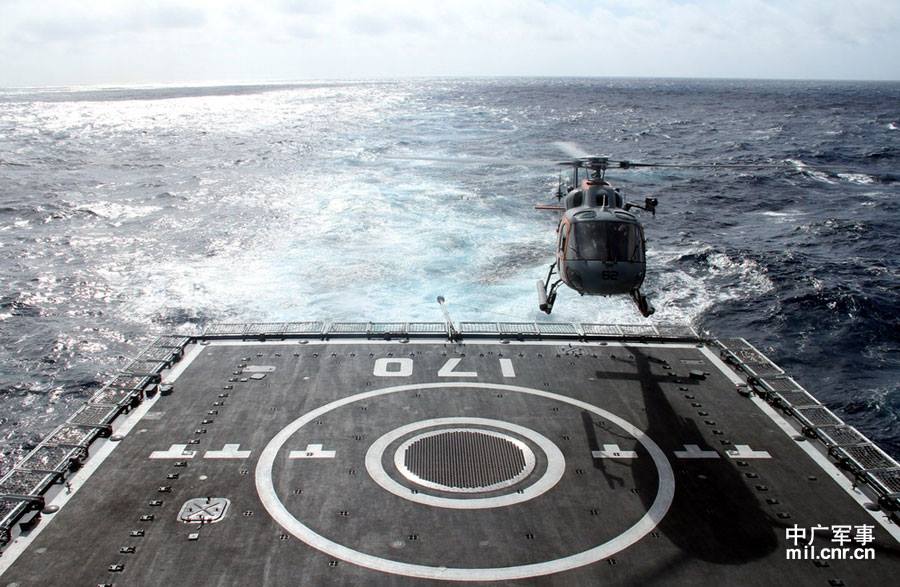

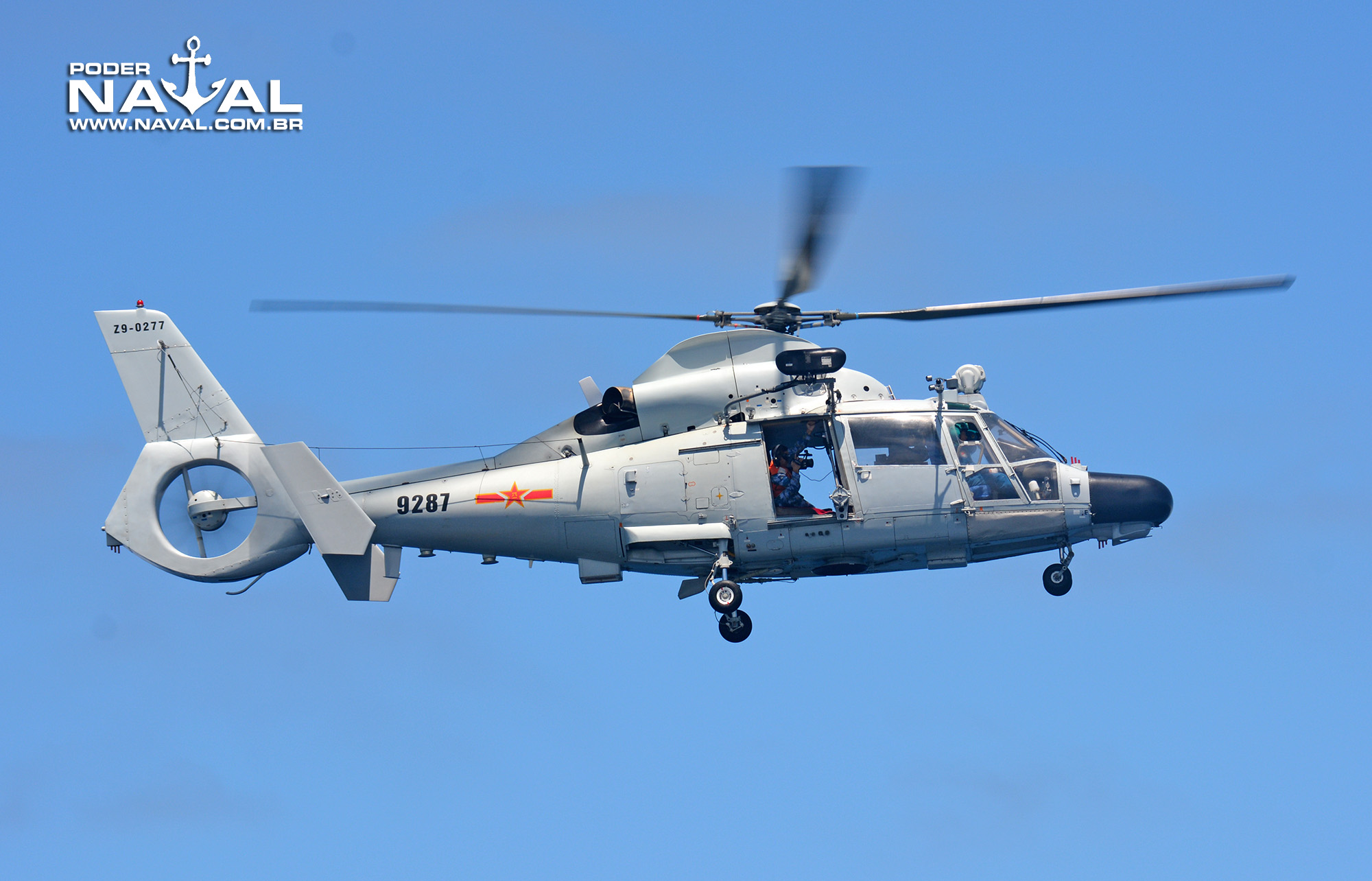

Nas operações de “cross-deck”, um helicóptero Esquilo da Marinha do Brasil pousou a bordo do contratorpedeiro Lanzhou (foto abaixo). O helicóptero Harbin Z-9C baseado na Liuzhou voou sobre a formatura filmando e fazendo fotos.

Esquilo da MB pousando no destróier chinês

Passex PLA Navy 666a

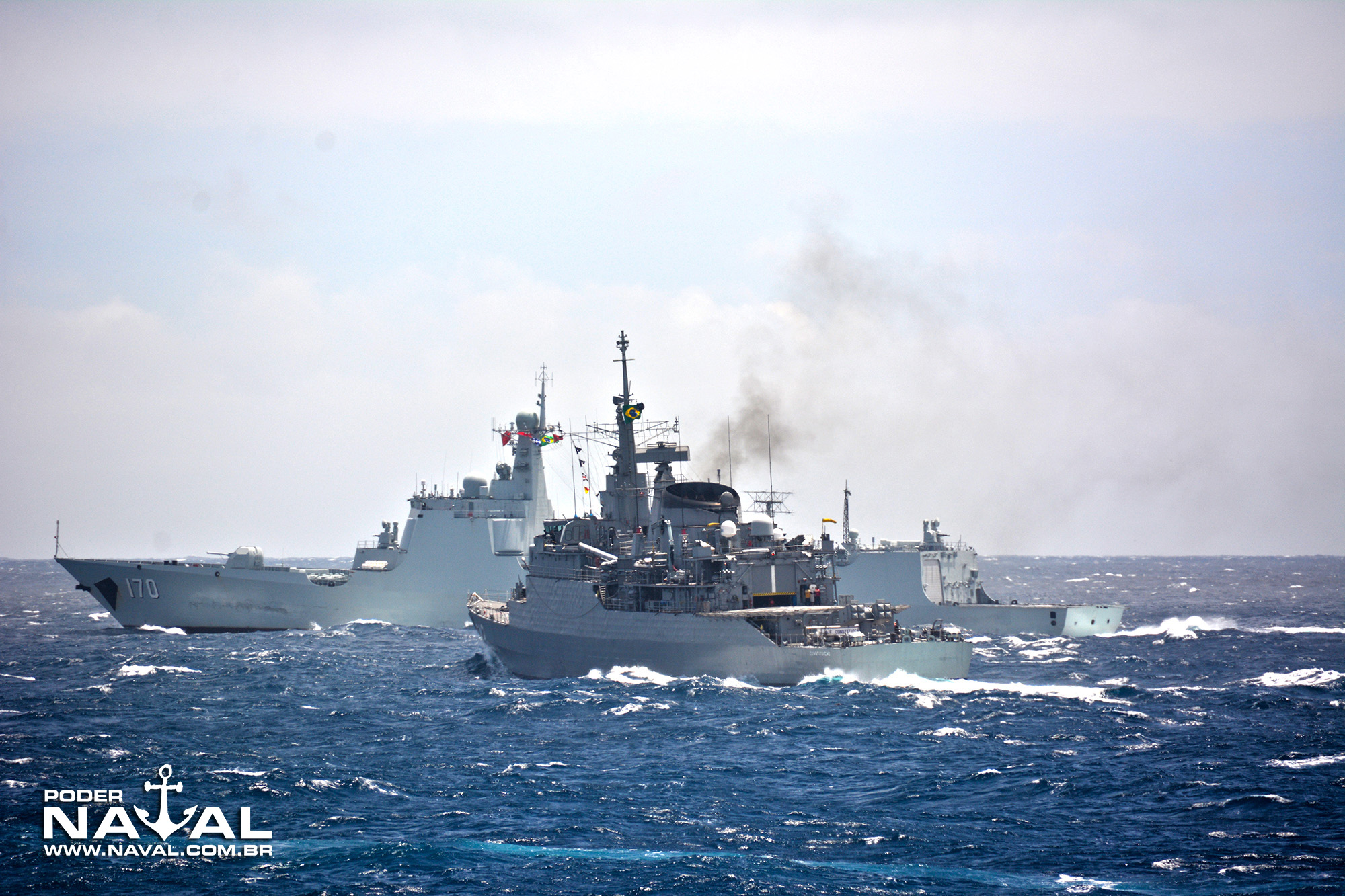

Os navios brasileiros e chineses realizaram diversas manobras táticas em formatura, dando a impressão de que operavam juntos há muito tempo. Foi realizada também a faina de “light-line”, na qual os navios navegam bem próximos um do outro em duplas e um cabo é passado entre eles para transferência de carga leve. Nessa operação, os navios trocaram presentes.

A fragata Type 054A

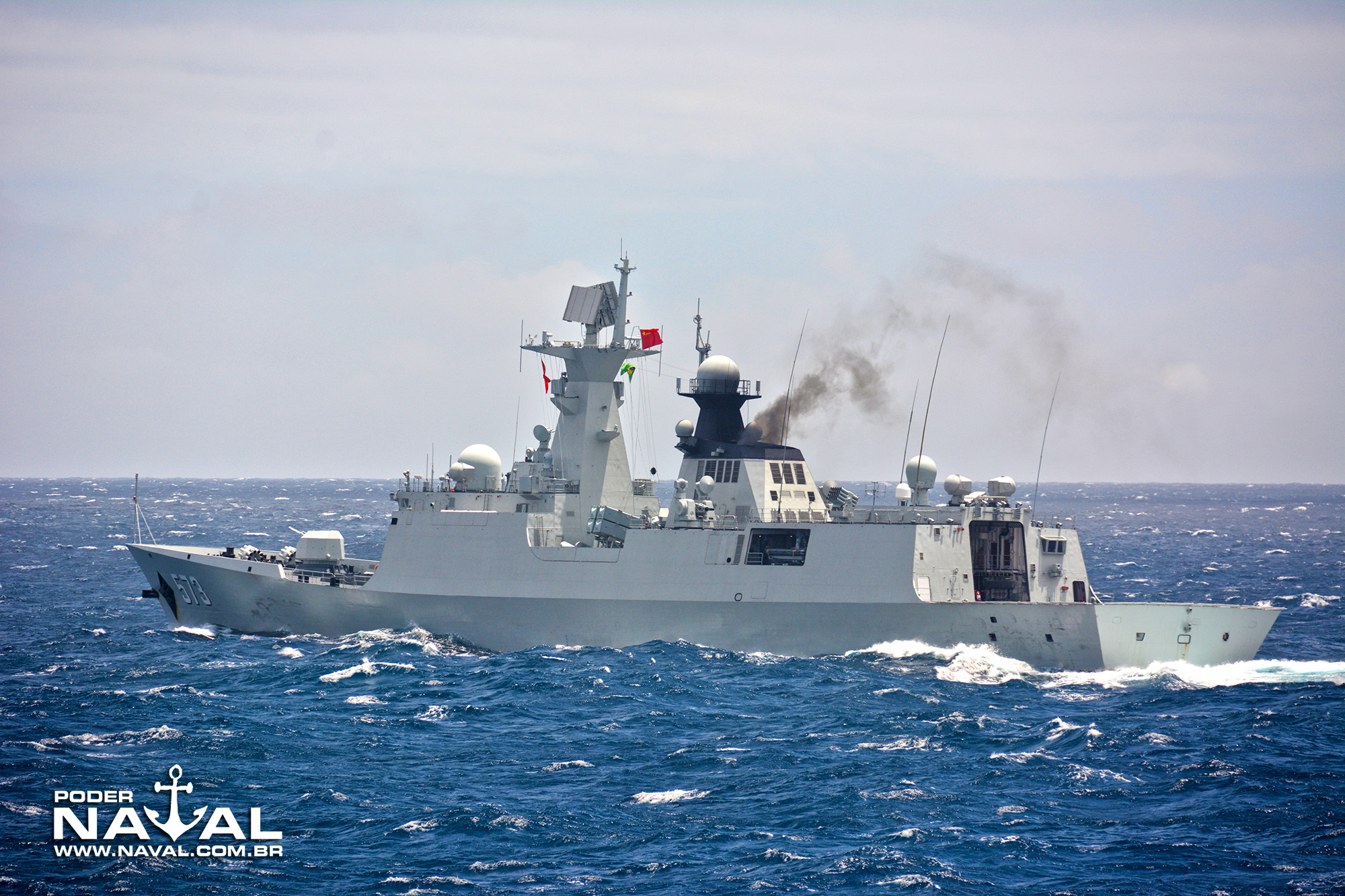

Liuzhou  é uma fragata Type 054A de emprego geral, evolução da Type 054 (codinome OTAN JIANGKAI I) que entrou em serviço em 2002 na China. Ela desloca cerca de 3.600t (4.000t carregada), e incorpora algumas características stealth: casco liso sem reentrâncias e materiais que absorvem as ondas de radar. O navio é comparável às “La Fayette” francesas.

Seu principal armamento constitui-se de dois lançadores quádruplos de mísseis antinavio C-803 (similar ao Harpoon americano). O armamento antiaéreo é composto de mísseis HQ-16 ou Shtil VL (SA-N-12 VLS) e dois CIWS AK630 de 30mm, similares ao Goalkeeper.

Passex PLA Navy 596a

A classe Type 054A (codinome OTAN Jiangkai II) tem um lançador VLS de 32 células na proa para mísseis antiaéreos HQ-16 ou Shtil VL (SA-N-12 VLS). O canhão da proa é de 76mm. A propulsão é CODAD, com 4 motores diesel SEMT Pielstick Type 16 PA6 STC produzidos sob licença na China.

A classe terá um total de 20 navios, com 15 já em serviço, dois em acabamento e três em construção em 2013.

Passex PLA Navy 1020a

O destróier Type 052C

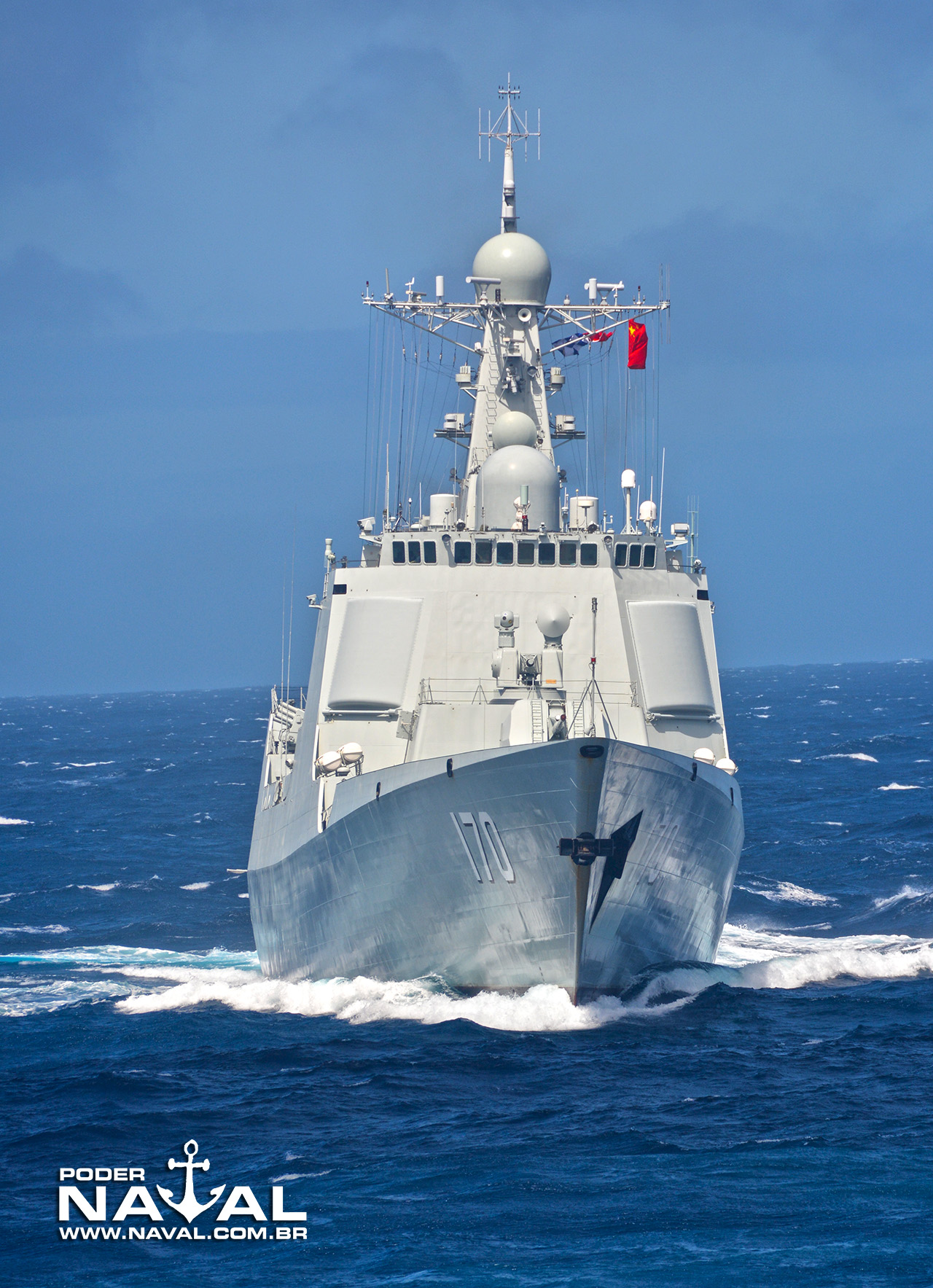

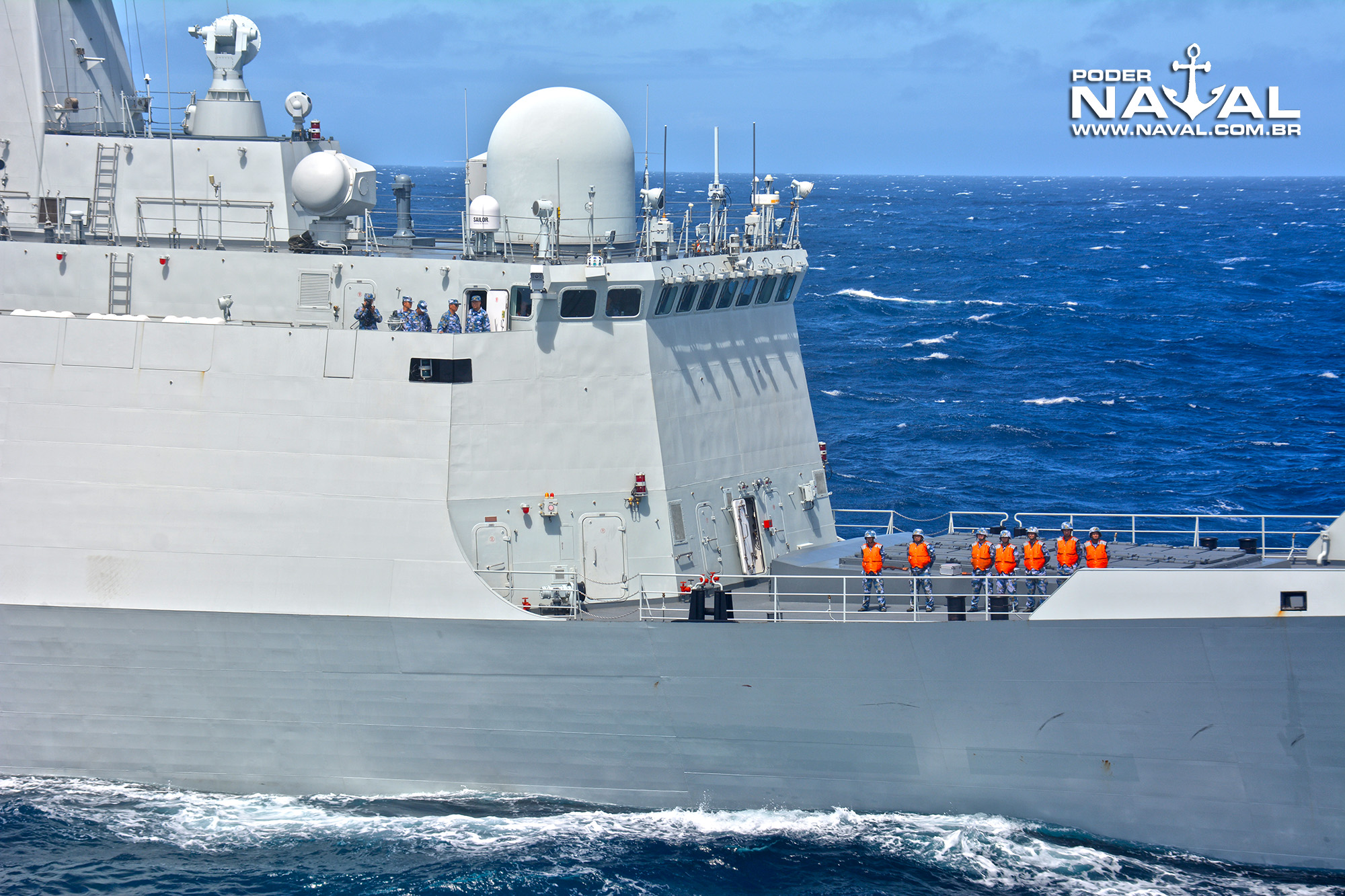

O Lanzhou (DDG-170) é um destróier de defesa aérea Type 052C (conhecido como o “Aegis chinês”), de 7.000 toneladas de deslocamento. No sistema de armas, além dos mísseis antiaéreos HQ-9 de defesa de área (versão naval do S-300), ele leva também o CIWS Type 730, que ficam no segundo convés na proa e sobre o hangar. As grandes placas retangulares na superestrutura encobrem as antenas do radar “phased array” Type 348. Esta classe é a primeira da PLA Navy a possuir capacidade verdadeira de defesa antiaérea da frota de longo alcance.

A propulsão do Lanzhou é CODOG, consistindo de duas turbinas a gás ucranianas DA80/DN80 de 32.600hp cada e dois motores diesel Shaanxi (na verdade MTU 20V956TB92 fabricados sob licença).

Passex PLA Navy 1081a

Passex PLA Navy 1099a

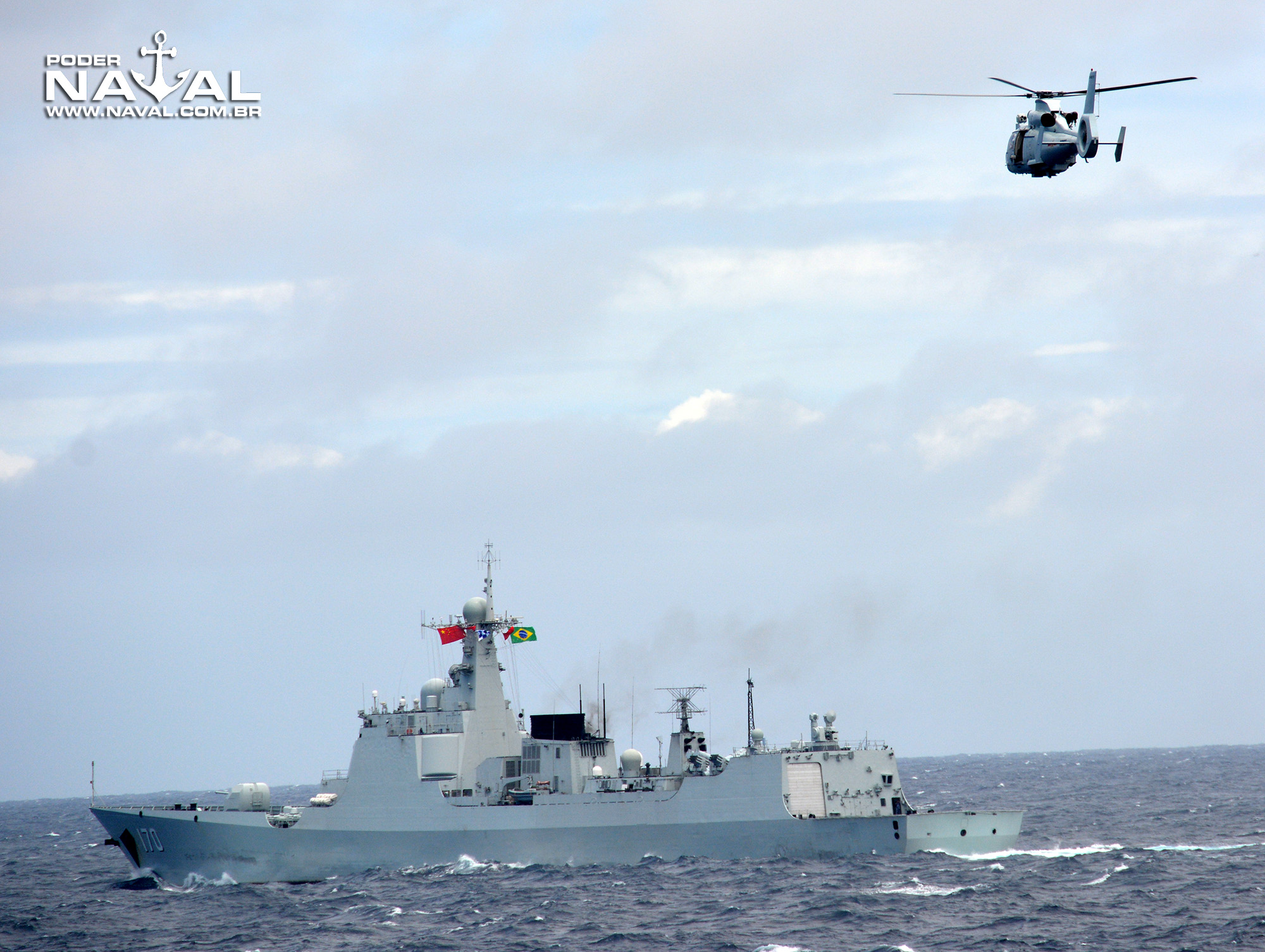

Passex PLA Navy 297a

Passex PLA Navy 603a

Passex PLA Navy 825a

Passex PLA Navy 1005a

Passex PLA Navy 1010a

AGRADECIMENTO: Ao Centro de Comunicação Social da Marinha (CCSM) e à tripulação do NPaOc Apa pela atenção e apoio durante a cobertura do exercício.
