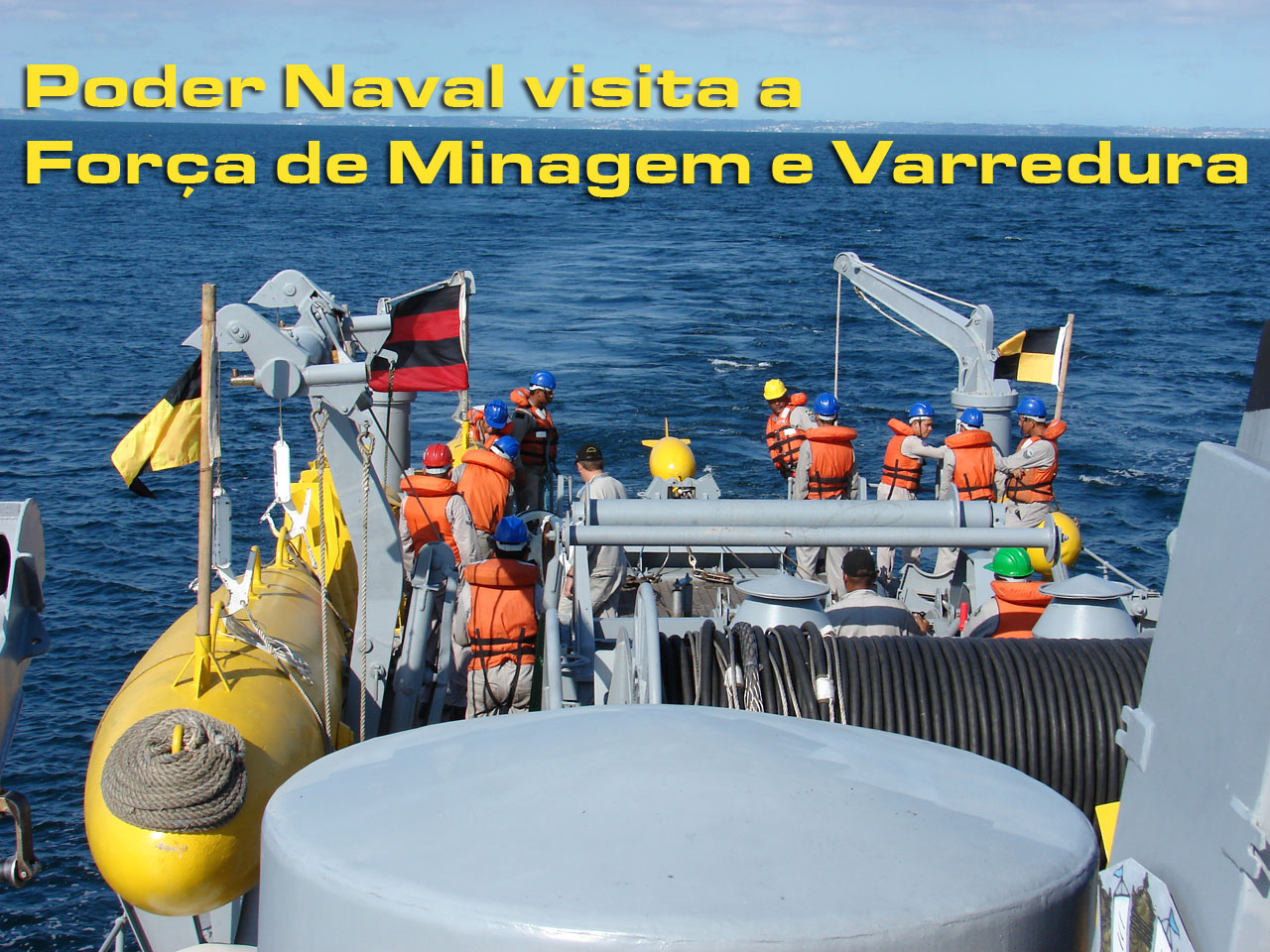

ForMinVar abertura

Alexandre Galante

Entre os dias 10 e 12 de maio de 2010, o Poder Naval visitou a Força de Minagem e Varredura (ForMinVar) da Marinha do Brasil, sediada na Base Naval de Aratu, Salvador-BA.

Nossa visita teve como objetivo conhecer de perto o trabalho desta unidade de elite da Marinha, responsável por manter os portos e vias marítimas brasileiras livres da ameaça de minas submarinas.

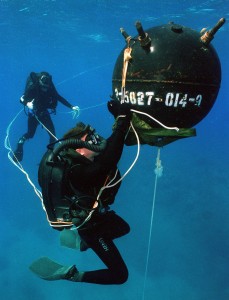

naval minesAs minas, consideradas o meio mais barato de negação do uso do mar, podem ser adquiridas praticamente por qualquer nação ou grupo armado, podendo ser lançadas por embarcações e aeronaves. Por isso é mister que o Brasil, como nação marítima, que depende do mar para sua sobrevivência, tenha capacidade de se contrapor a esse tipo de ameaça.

A mina naval pode ser classificada como arma de emprego estratégico, primordialmente. Porém, pode também ser empregada com objetivos táticos.

Como exemplos estratégicos, temos os campos de proteção de Defesa de Porto, os campos ofensivos da Operação Starvation contra o Japão na Segunda Guerra e as barragens no Mar do Norte, nas duas Guerras Mundiais.

Na 1a. Guerra Mundial, os alemães tentaram limitar a liberdade de ação da Grand Fleet britânica, através do plantio de campos minados no Mar do Norte, com o lançamento de 43.000 minas. Apesar do estrago causados pelas minas, os ingleses conseguiram evitar o bloqueio, com o emprego de 700 navios varredores.

Como exemplos táticos, temos as minas derivantes na Guerra do Paraguai, o lançamento de minas derivantes para cobrir a retirada de forças ou o lançamento de minas para evitar um desembarque, como em Wonsan, na Coreia.

Na Guerra da Coreia, 3.000 minas de modelo soviético do princípio do século XX, em sua maioria lançadas por juncos norte-coreanos e chineses em Wonsan, barraram o desembarque de uma divisão de Marines.

Foi feito um esforço formidável para a abertura de canais varridos, sendo varridas 228 minas em 15 dias, com grande impacto moral e prejuízos táticos. Na foto abaixo, o navio varredor sul-coreano YMS-516 sendo atingido pela explosão de uma mina magnética, em outubro de 1950.

Navio-varredor sul-coreano YMS-516 sendo atingido pela explosão de uma mina magnética, em outubro de 1950

Como exemplos mais recentes de vítimas de minas, temos a fragata da classe “Oliver Hazard Perry”, USS Samuel B. Roberts, e o USS Tripoli (LPH-10).

A Samuel B. Roberts foi atingida por uma mina M-08 iraniana, em 14 de abril de 1988. A explosão do artefato quebrou a quilha do navio e abriu um buraco no casco, não causando seu afundamento por pouco, graças ao competente trabalho de controle de avarias da tripulação.

Na foto abaixo, o USS Tripoli (LPH-10), atingido por uma mina iraquiana, em 1991, durante a Operação Desert Storm.

DN-SC-91-08076

Barra de Cinco Pixels

‘NAVALEX’ com os navios-varredores da classe “Aratu”

Barra de Cinco Pixels

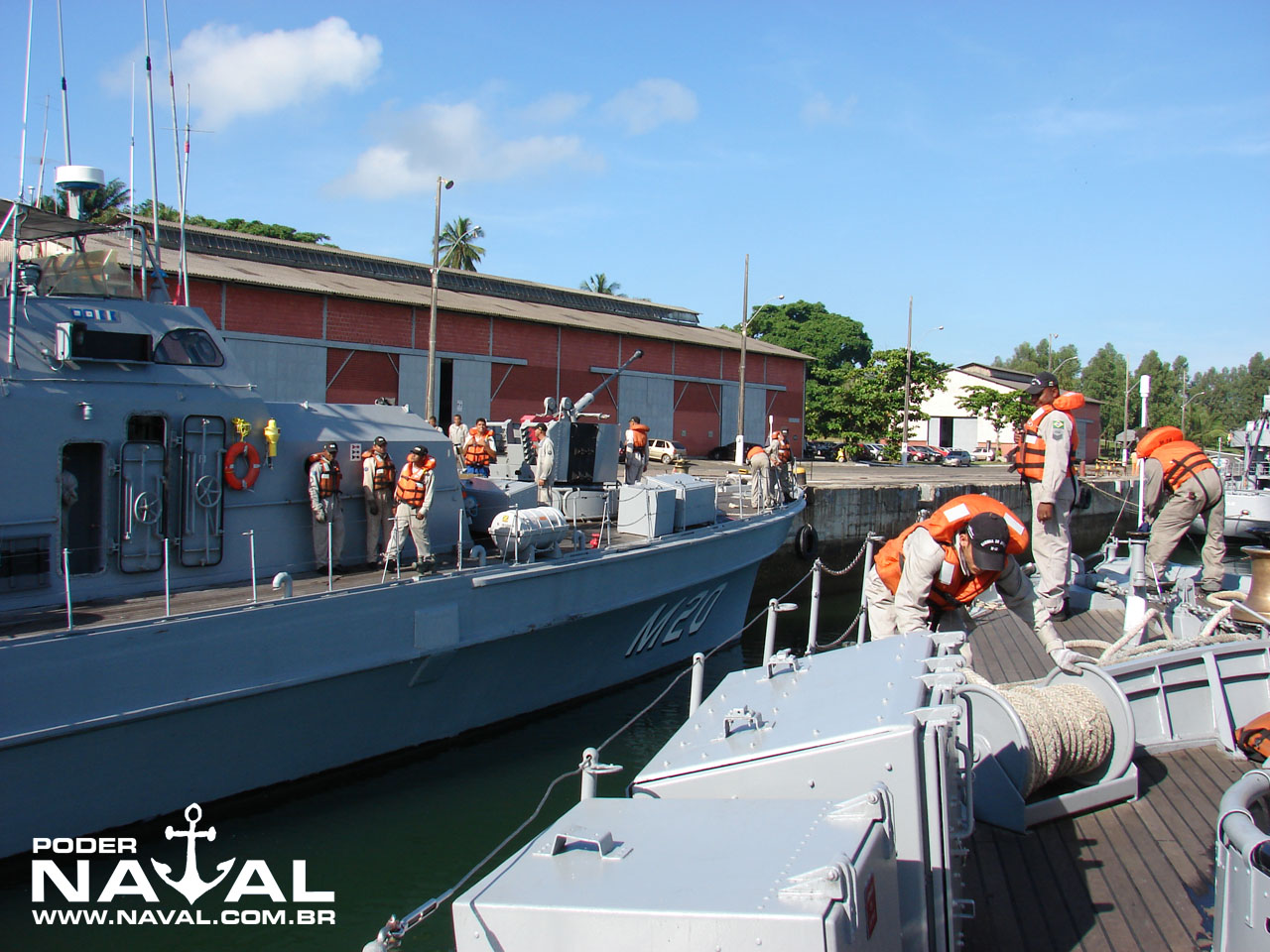

Navios varredores suspendendo na manhã de 10.05

No dia 10, suspendemos às 8h30 da manhã para uma operação de varredura na Baía de Todos os Santos, navegando cerca de 50 milhas, indo até a Ilha de Itaparica e retornando para a Base Naval de Aratu por volta das 16h30.

Embarcamos em dois navios-varredores da classe “Aratu”, de projeto e construção alemã, o NV Albardão (M20) e o NV Araçatuba (M18).

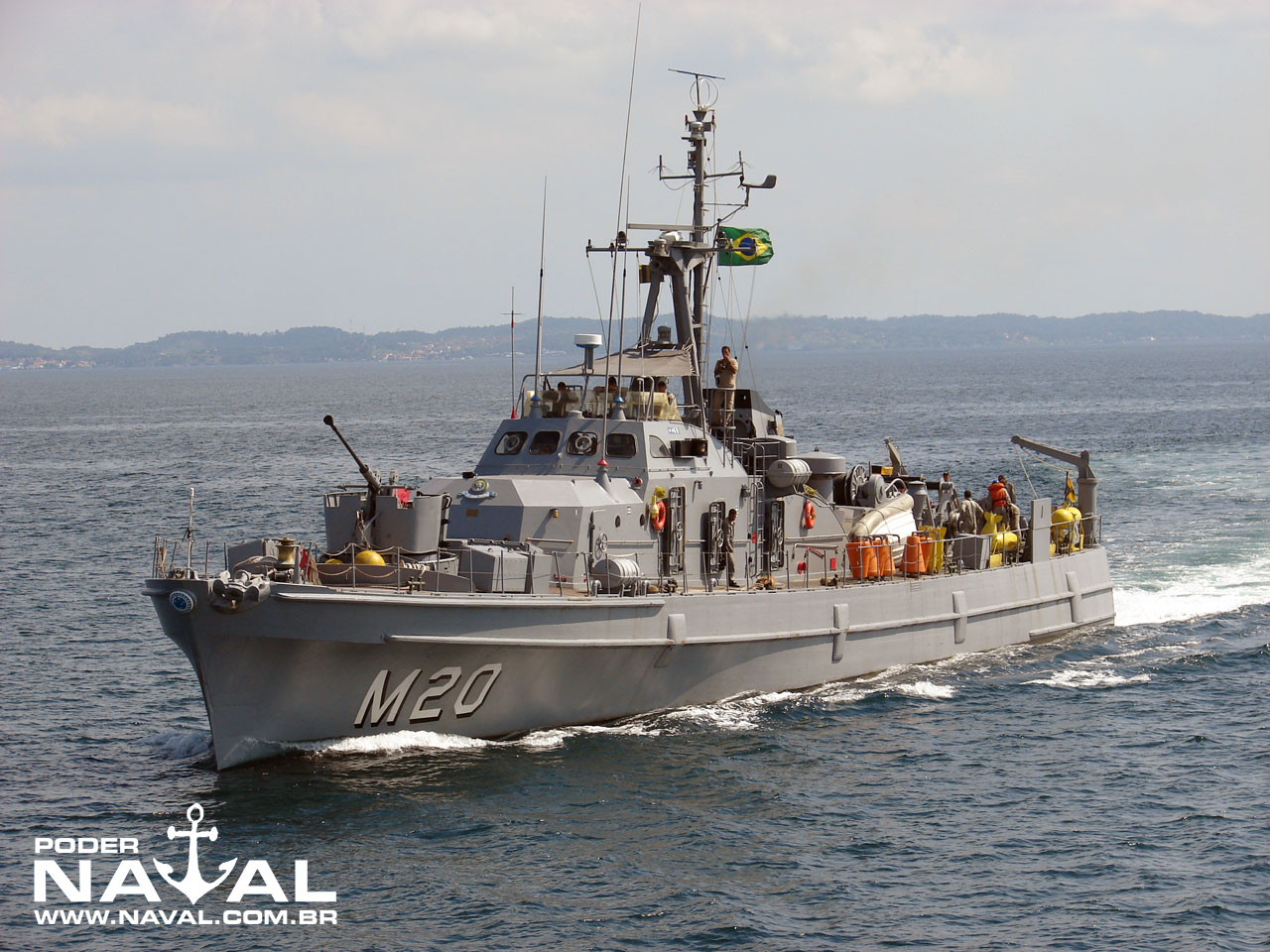

Navio-varredor Albardão

Os navios-varredores navegaram até o local denominado pré-ponto, onde foi realizada a preparação (estrimagem) de todo o equipamento de varredura.

Abaixo as fases que precedem a varredura:

  • Fase 1 – Formatura preliminar
  • Fase 2 – Velocidade reduzida para lançamento dos equipamentos n’água
  • Fase 3 – Velocidade de varredura
  • Fase 4 – Energização do equipamento

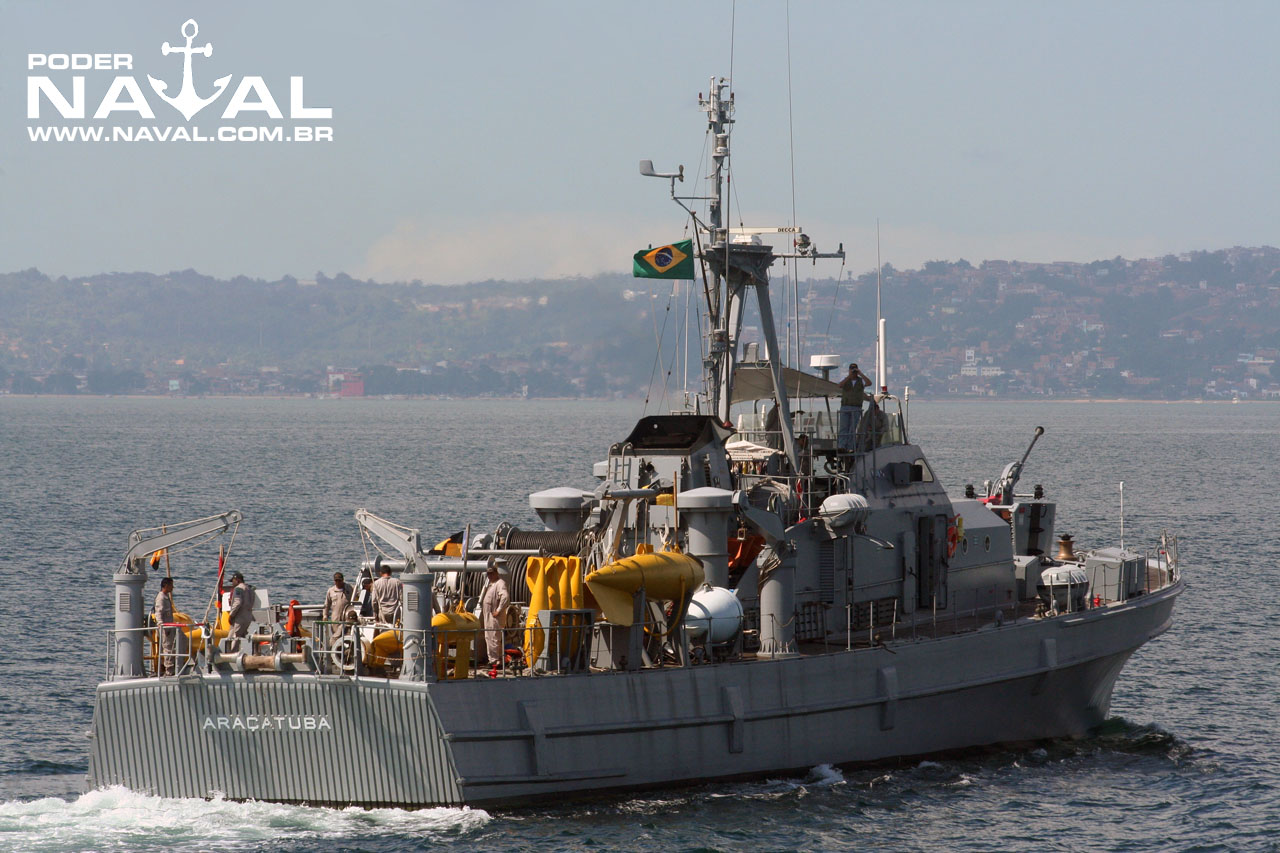

Navio-Varredor Araçatuba (M18)

A velocidade de varredura é feita entre 9 a 12 nós, quando é do tipo combinada. Na varredura mecânica, a velocidade é de 9 nós.

Na primeira etapa do exercício, foi realizada a varredura combinada de influência, que tem por objetivo provocar a explosão de minas que funcionam por assinatura acústica e/ou magnética dos navios.

Barra de Cinco Pixels

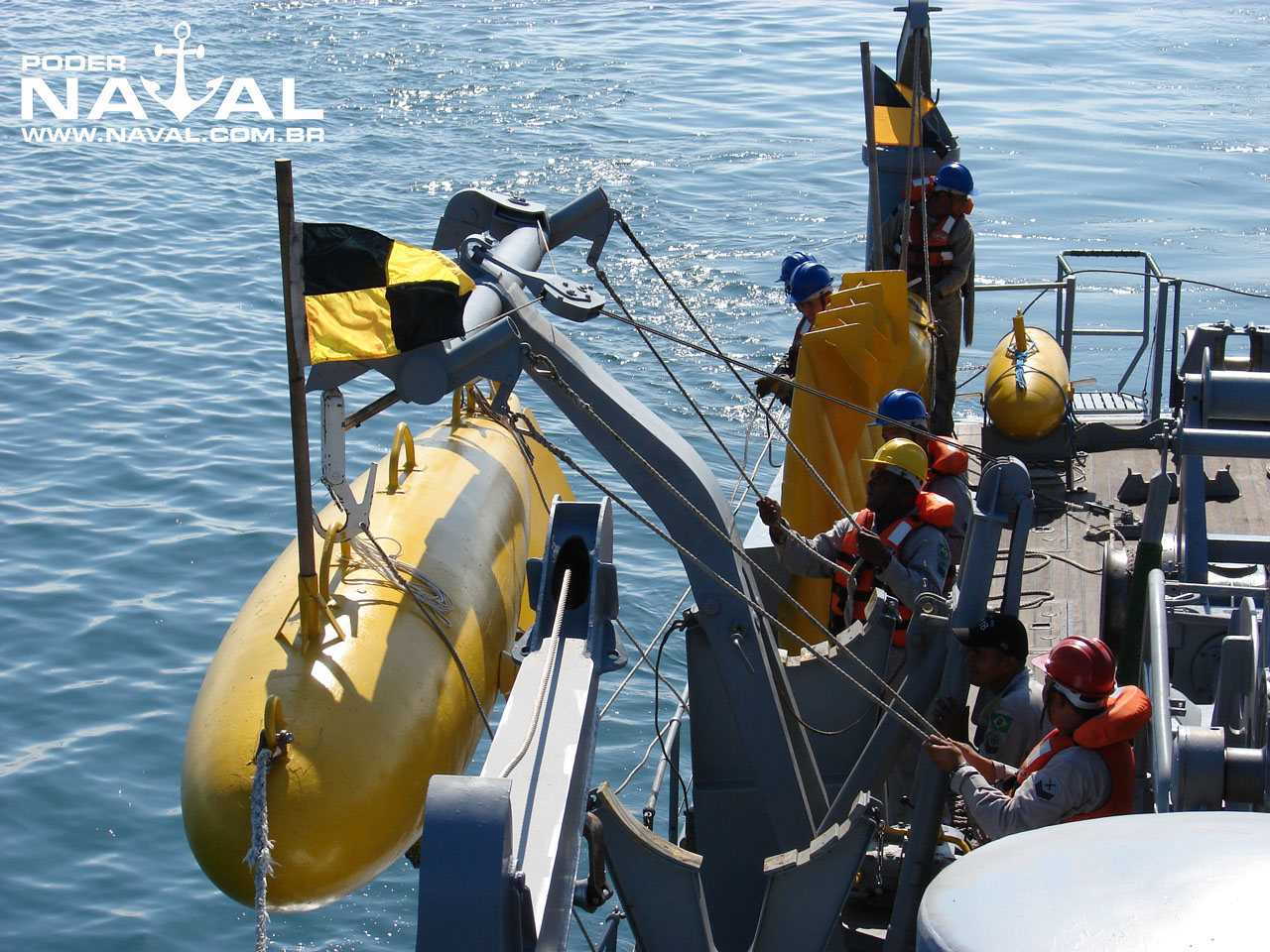

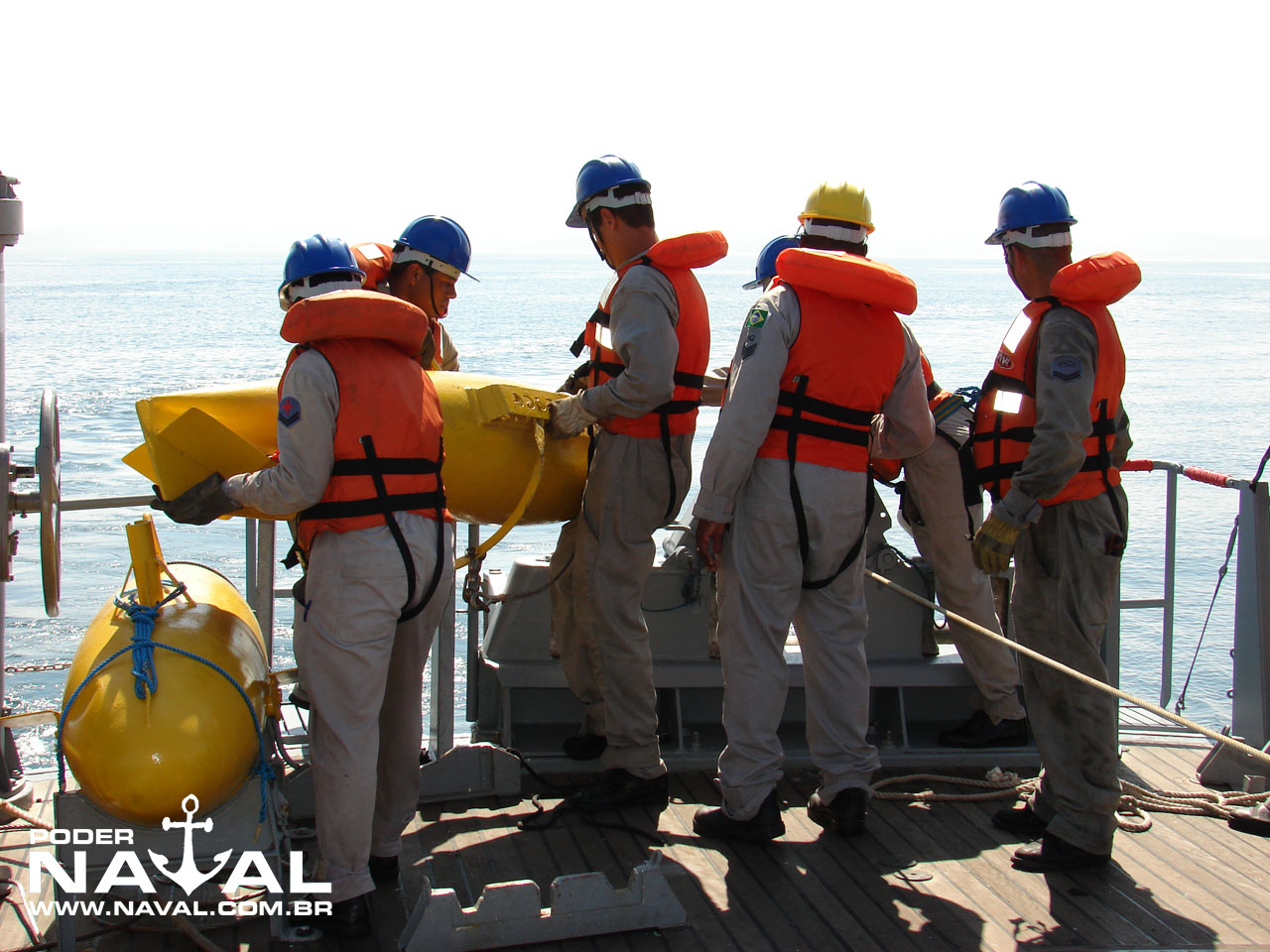

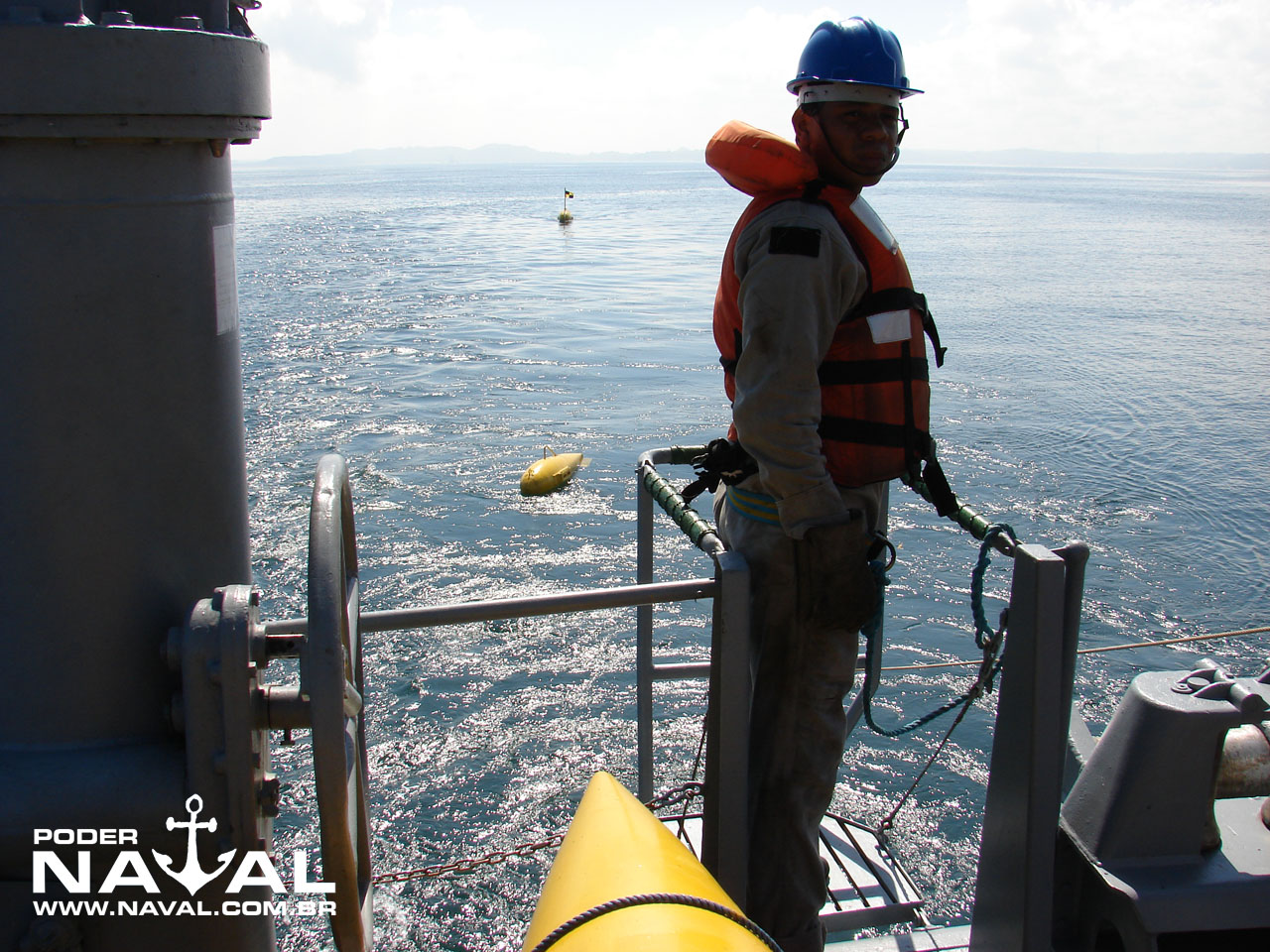

Flutuante denominado 'Zero', que sustenta o martelo GBT-3 Homens preparam o lançamento do segundo flutuante Segundo flutuante nágua

Barra de Cinco Pixels

Para isso, a guarnição do navio lança ao mar uma série de flutuantes (pintados de amarelo), que sustentam um martelo acústico mecânico GBT-3 (pintado de branco).

Esse martelo gera ruído semelhante aos hélices de um navio bem maior. Entre os equipamentos existem mais dois tipos de martelos acústicos, o MT (Médio Tom) e o BT (Baixo Tom), que têm assinaturas acústicas diferentes e são acionados eletricamente.

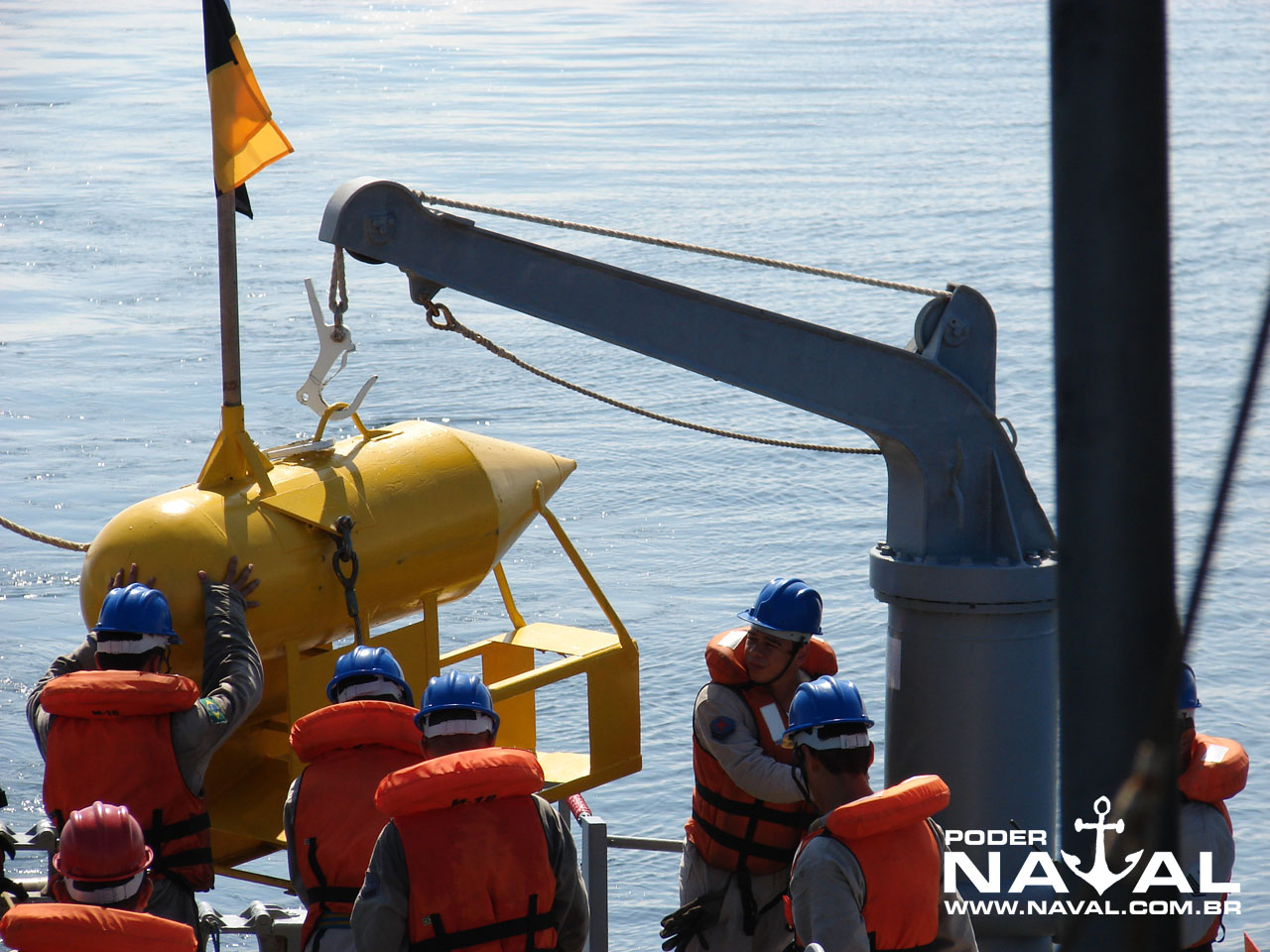

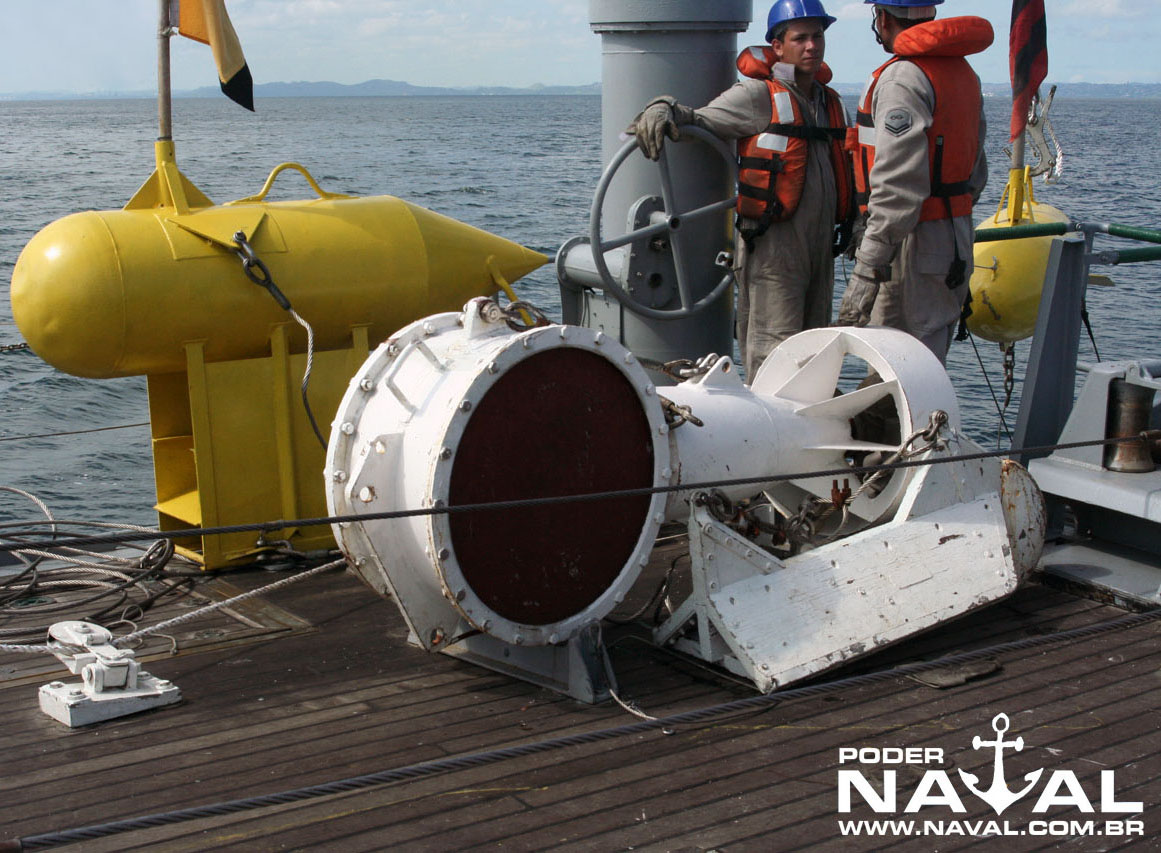

Martelo-acústico-GBT-3 Flutuante Defletor sendo posicionado para lançamento Flutuantes do equipamento de varredura acústica posicionados

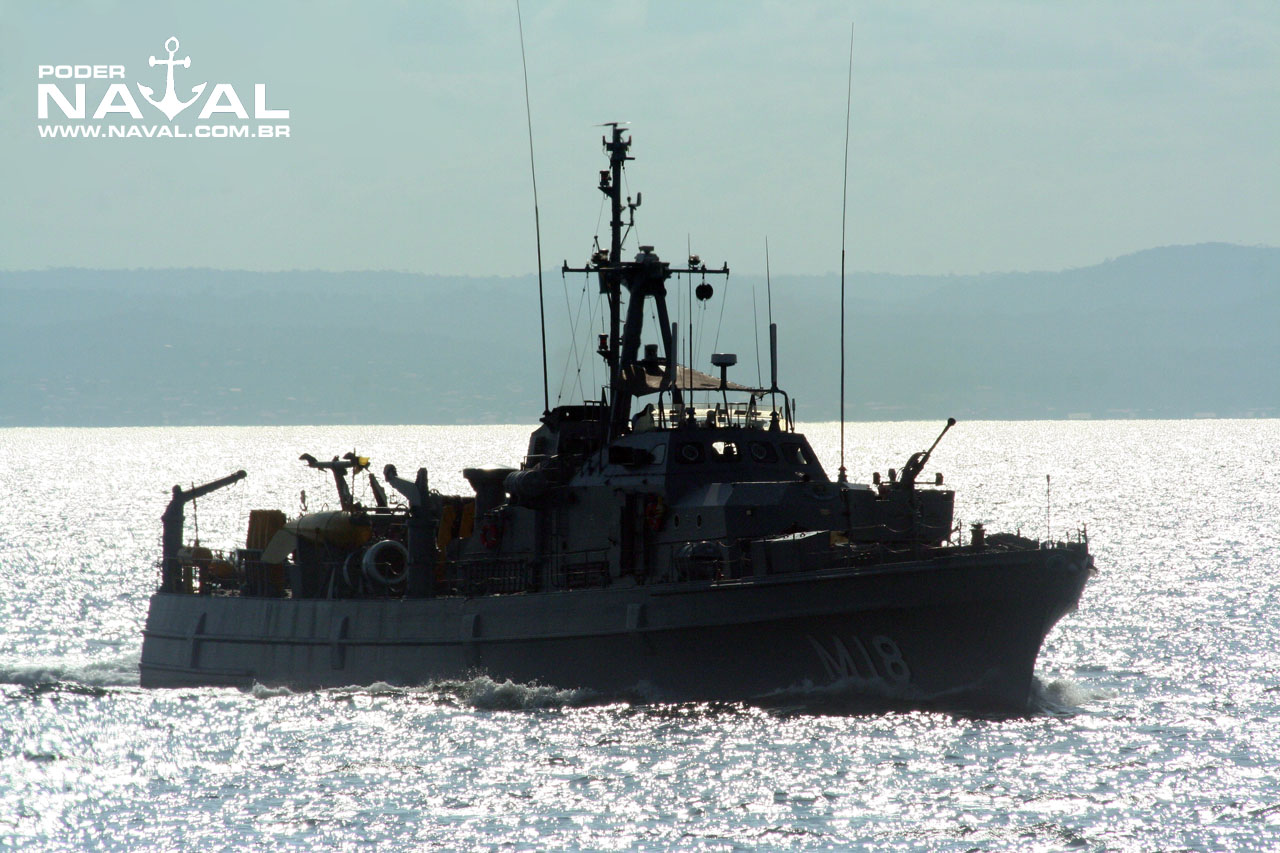

NV Araçatuba

Barra de Cinco Pixels

Os diferentes tipos de martelos são usados conforme o tipo de mina se espera encontrar em determinado local, por isso os navios operam conforme dados da Inteligência Naval.

Depois que o equipamento acústico é lançado, um flutuante denominado “defletor” empurra os cabos e flutuantes que sustentam o martelo para uma linha à boreste do navio-varredor, para que a cauda magnética possa ser lançada pela popa.

Barra de Cinco Pixels

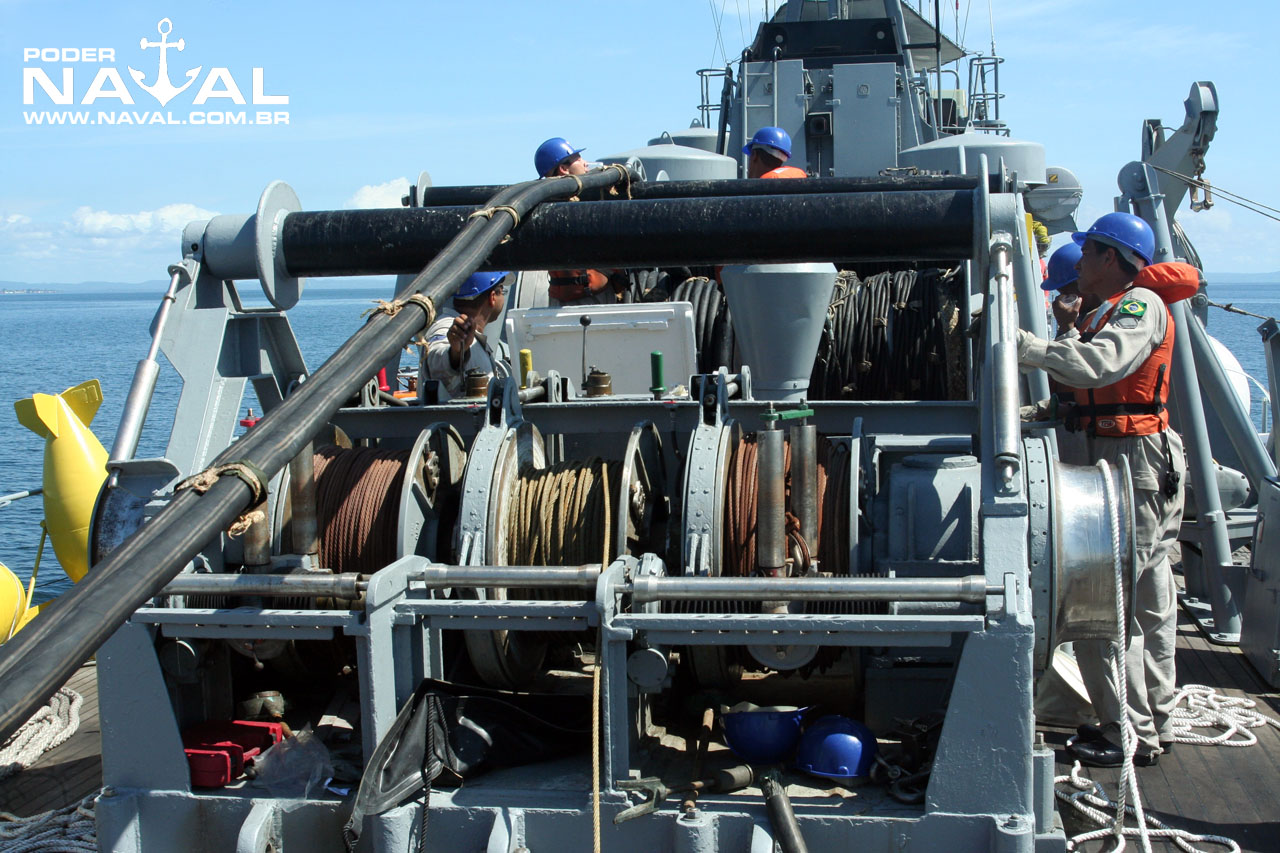

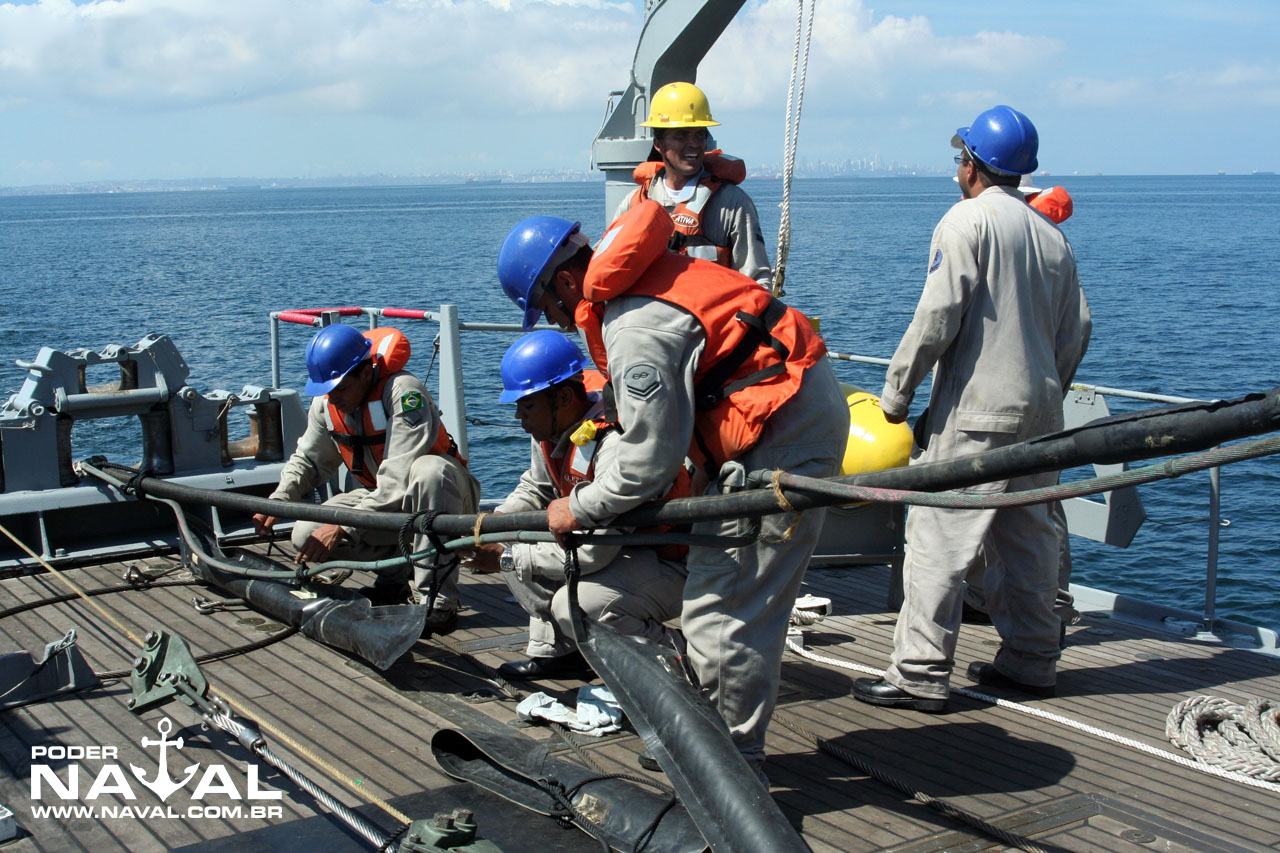

Cauda magnética sendo lançada pelo guincho Guarnição prepara flutuantes na cauda magnética Equipamento de varredura de influência estrimado, com a cauda magnética na água

Barra de Cinco Pixels

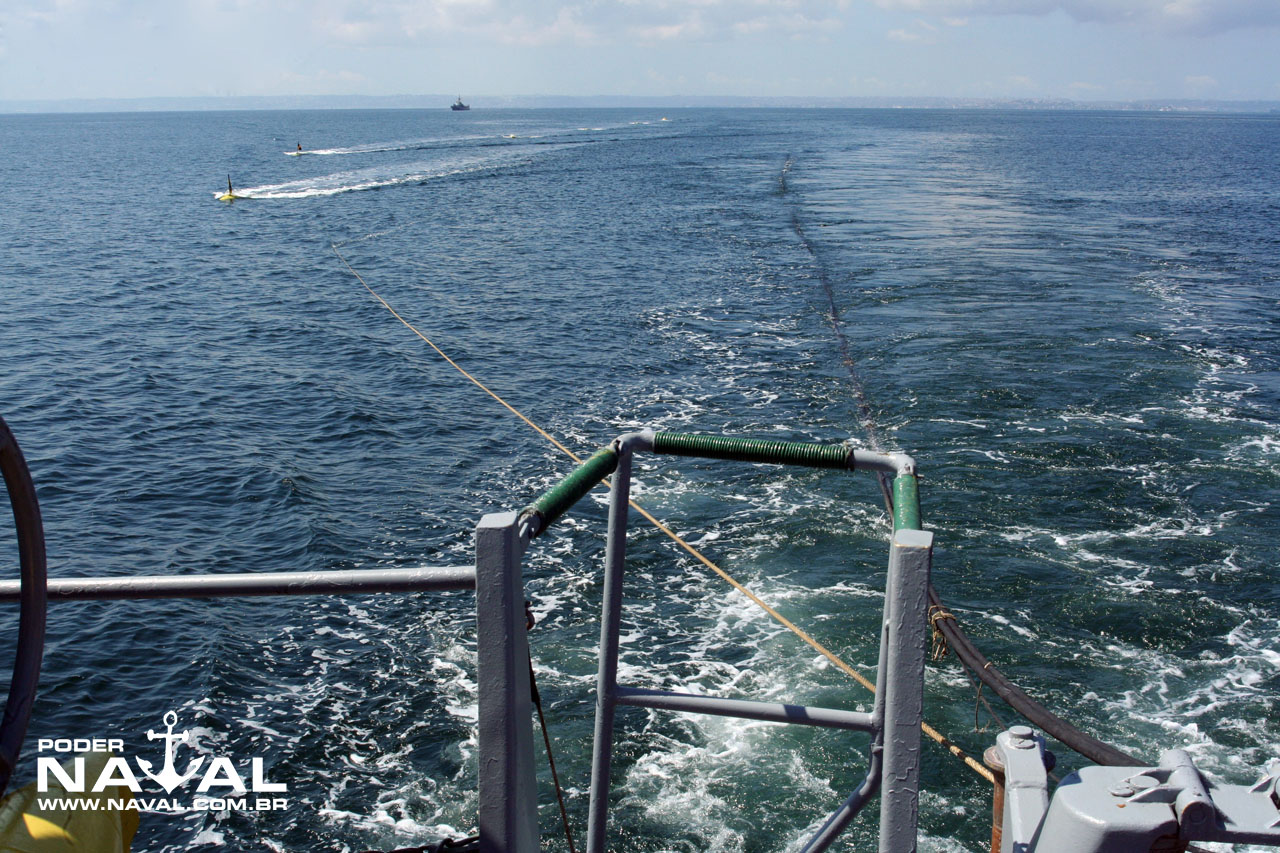

Após a estrimagem do equipamento de varredura acústica, é hora de lançar a cauda magnética, que é composta por cabos elétricos blindados, com comprimento total de 450m. Depois de estrimado, o cabo é energizado por um gerador especial, que cria um campo magnético semelhante ao de um navio.

A preparação para a varredura de influência tomou todo o período da manhã e parte do horário do almoço. Para ajudar o pessoal que trabalha debaixo de sol forte e sem almoço, foi servido o tradicional caldinho de feijão dos navios-varredores.

Caldinho de Feijão no Albardão

Após a varredura de influência, a guarnição do navio recolheu os equipamentos, almoçou e deu início à preparação da segunda etapa, que é a varredura mecânica.

Essa modalidade tem por objetivo varrer minas de fundeio e contato, que ficam presas a uma poita no fundo por um cabo de aço. Na varredura mecânica, o navio lança cabos com tesouras que cortam os cabos das minas, fazendo com que as mesmas cheguem à superfície, para serem destruídas com o canhão do navio.

Barra de Cinco Pixels

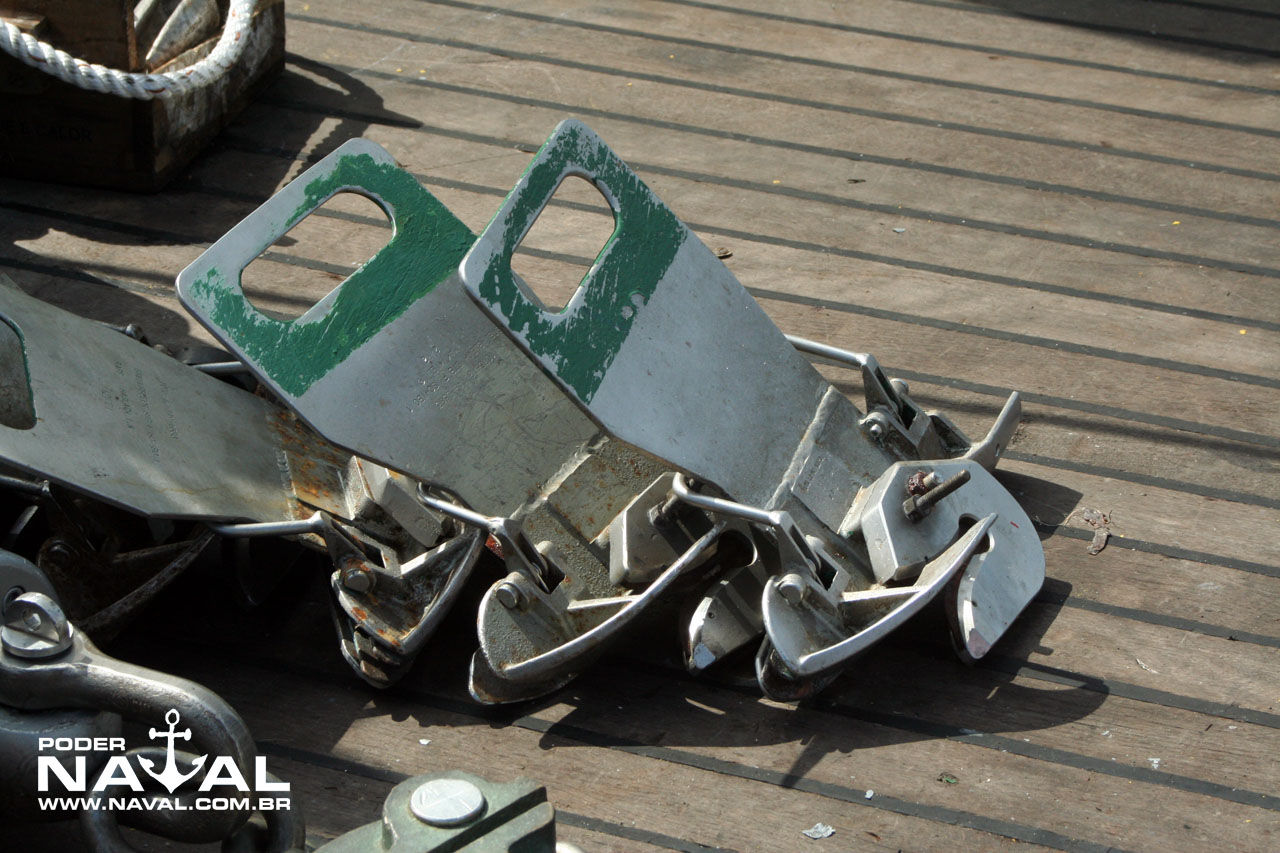

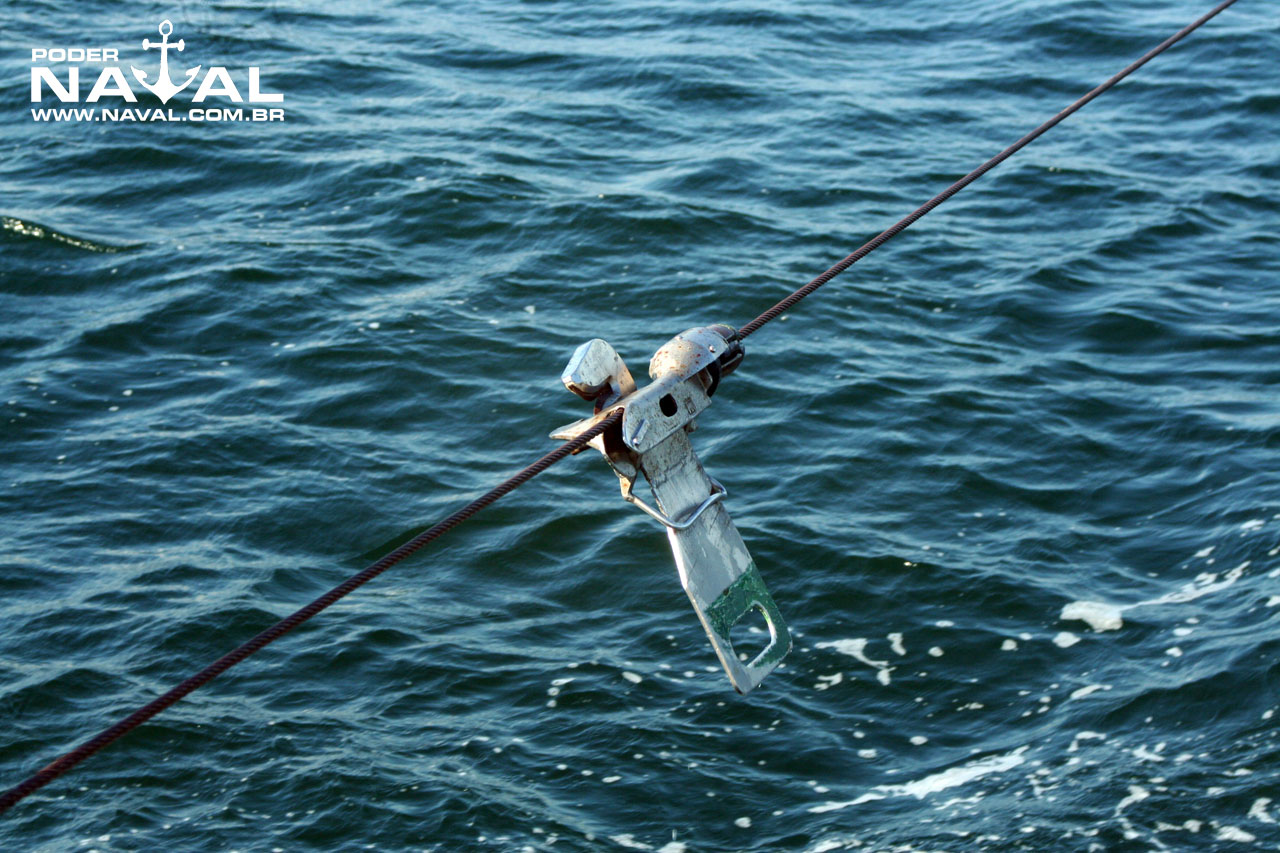

Tesouras para a varredura mecânica Tesoura para a varredura mecânica indo para a água Tesoura explosiva para cortar cabos de minas mais espessos

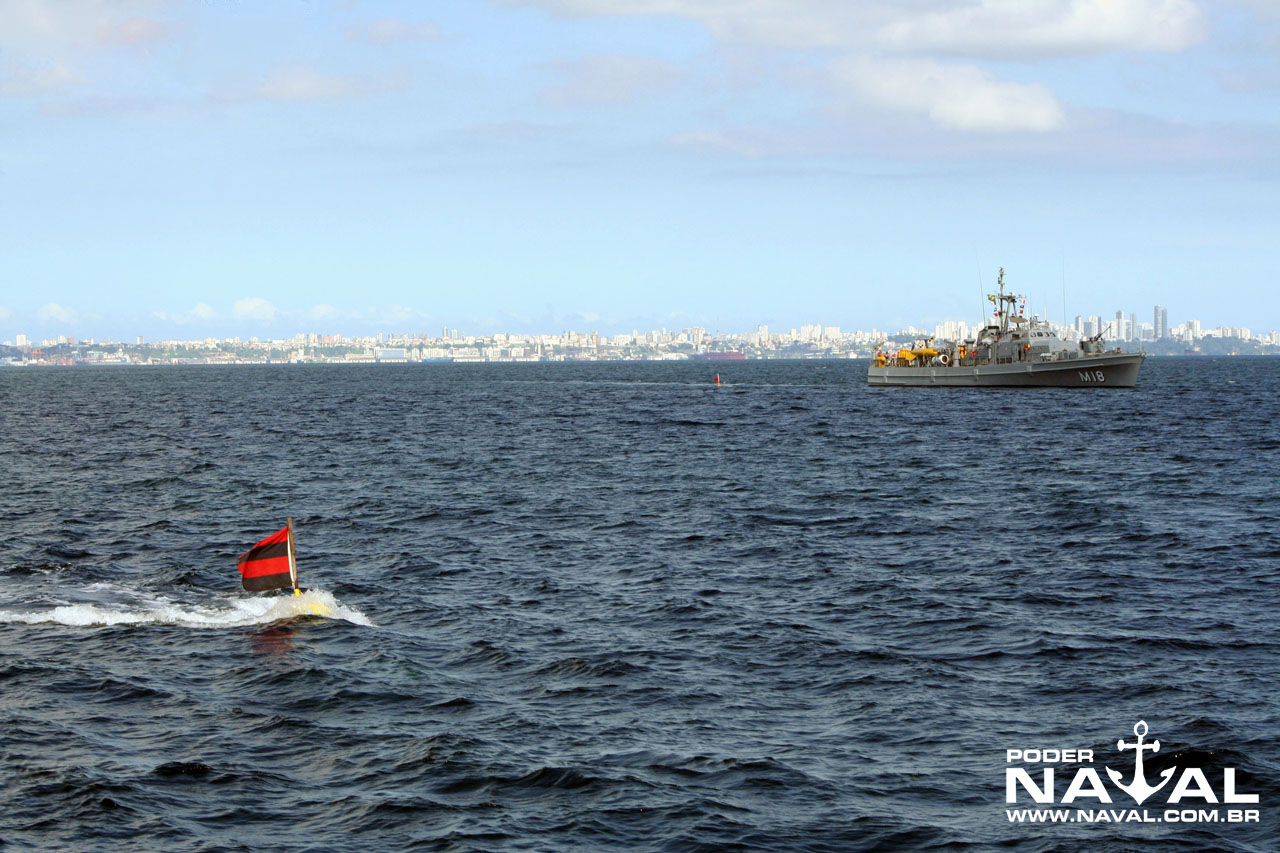

Navios-Varredores fazendo a varredura mecânica

Barra de Cinco Pixels

Terminada a varredura mecânica e recolhidos os equipamentos, é o momento de lançar as bóias refletoras de radar, para definir o canal varrido por onde os demais navios podem passar em segurança.

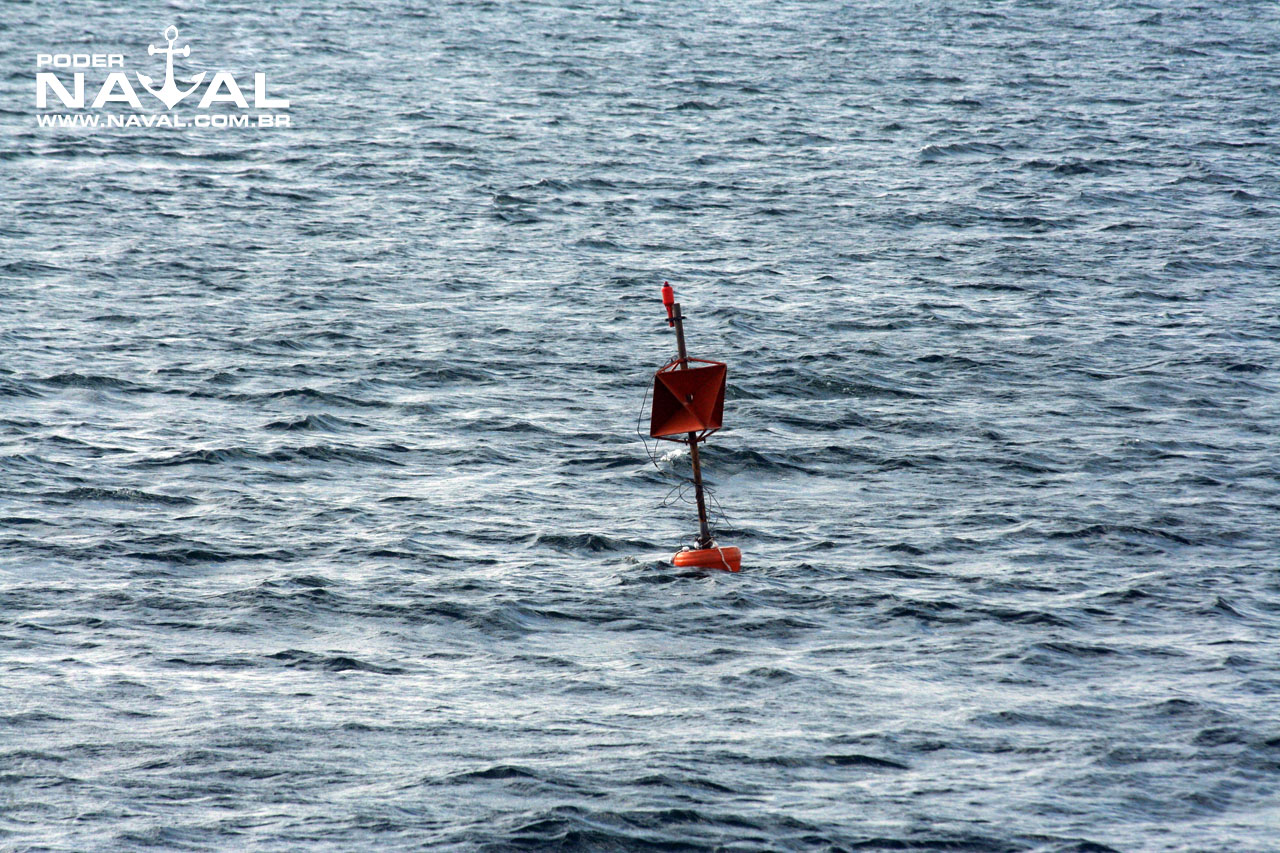

Boia refletora radar

Barra de Cinco Pixels

‘Onde a Esquadra for, nós estivemos’

Durante a realização das fainas de varredura, pudemos atestar o preparo das tripulações na execução das complexas tarefas, que exigem coordenação e esforço físico. As manobras com cabos tensionados e o lançamento de flutuantes são arriscadas e demandam máxima atenção.

Ficou patente a extrema importância do mestre do navio, coordenando as ações dos homens como um maestro. Desejamos sorte ao sargento Dante que está aprendendo com o mestre De Andrade a arte da estrimagem a bordo do NV Albardão.

Encerrada a operação de varredura e o recolhimento das boias refletoras, o Albardão içou sua bandeira de faina e a bandeira do ComForMinVar, vistas abaixo:

Bandeira ComForMinVar

Bandeira de Faina NV Albardão

De volta à Base Naval de Aratu, o Poder Naval fez fotos com as tripulações do NV Araçatuba e o NV Albardão, para o registro desse dia especial.

Galante do Poder Naval com a tripulação do NV Albardão

Barra de Cinco Pixels

Nas próximas partes desta reportagem: História da ForMinVar, entrevista com o Comandante e o futuro da Força e as minas nacionais.

AGRADECIMENTOS: Ao Centro de Comunicação Social da Marinha, ao Comandante da ForMinVar, CF Telmo, ao CF Castro Loureiro (GAAGueM), CC Velasques (CEM), pela atenção com que nos trataram e aos CTs Braslavsky, Rogério e Marcio Oliveira, pela hospitalidade e às tripulações dos navios-varredores, pelo excelente tratamento que recebemos.
