Os canhões do NPaOc ‘Apa’

2329
44

MSI DS30M - 1

O NPaOc Apa, assim como seus irmãos da classe “Amazonas”, tem como armamento principal um canhão MSI DS30M Mk.44 Bushmaster de 30mm (foto do alto), operado a partir do COC, na proa.

Além deste, os navios também levam dois canhões MSI DS25M – M242 de 25mm (um em cada bordo), também com operação a partir de um console no COC. Todos os canhões podem ser operados localmente em caso de falha no sistema principal.

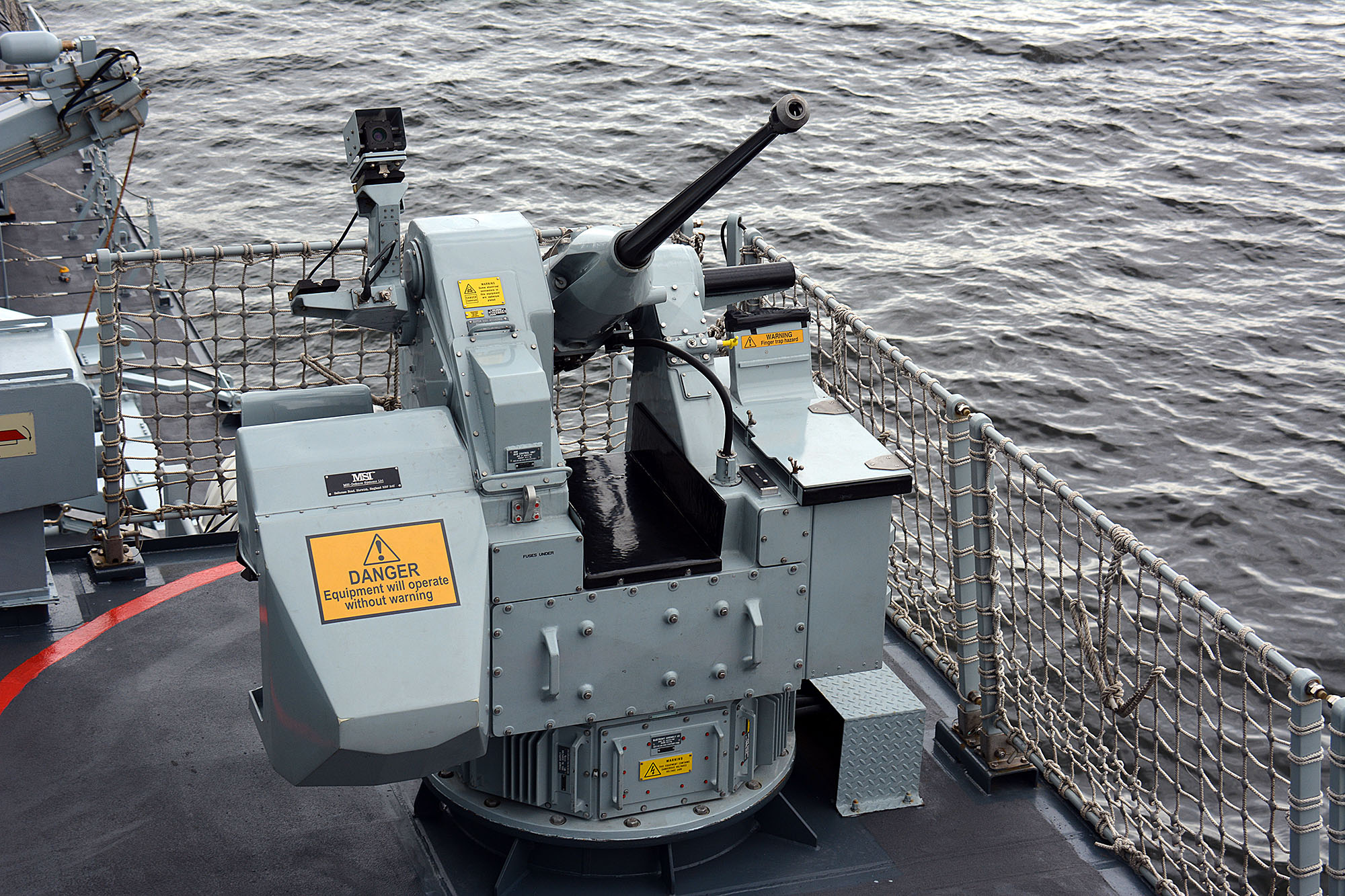

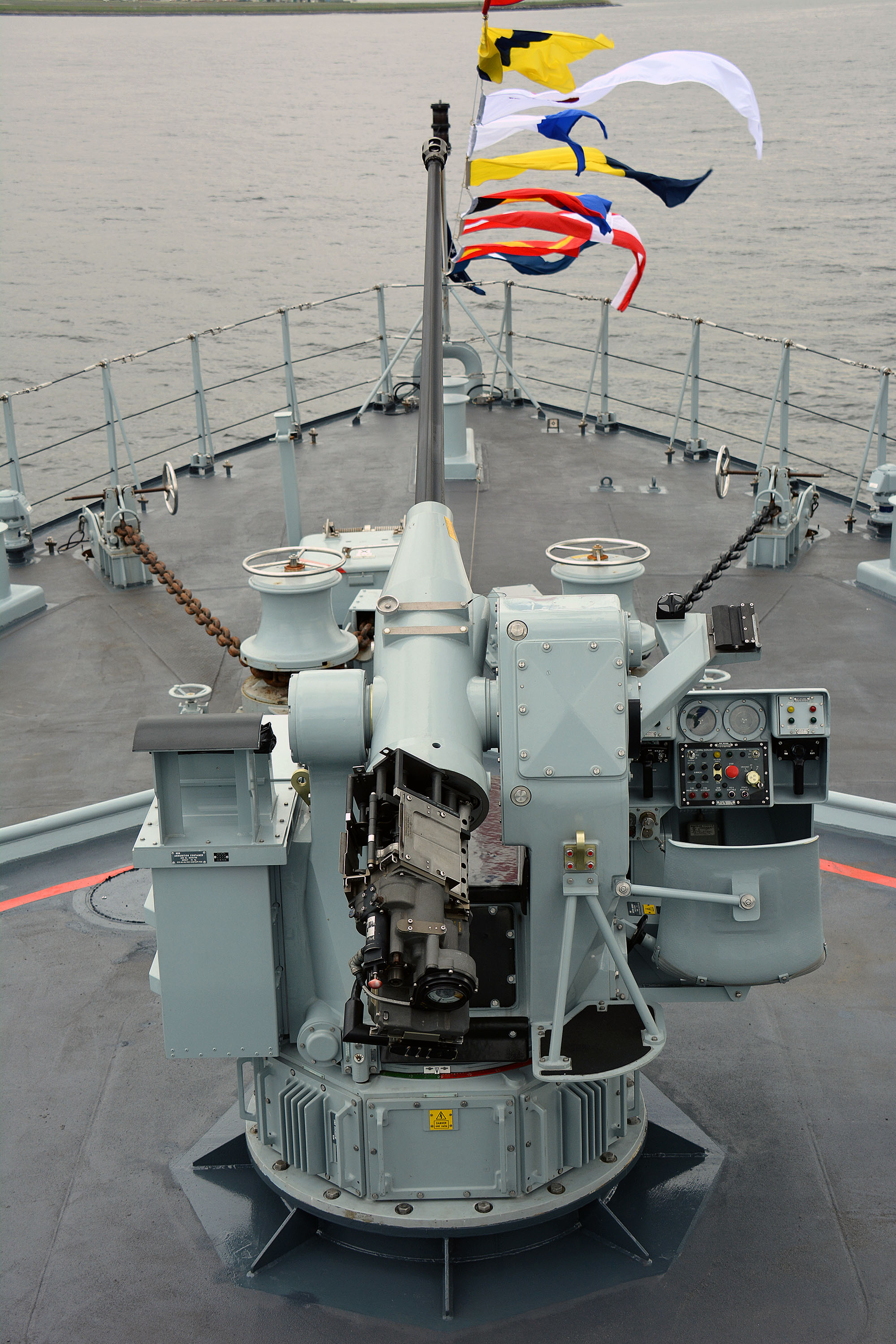

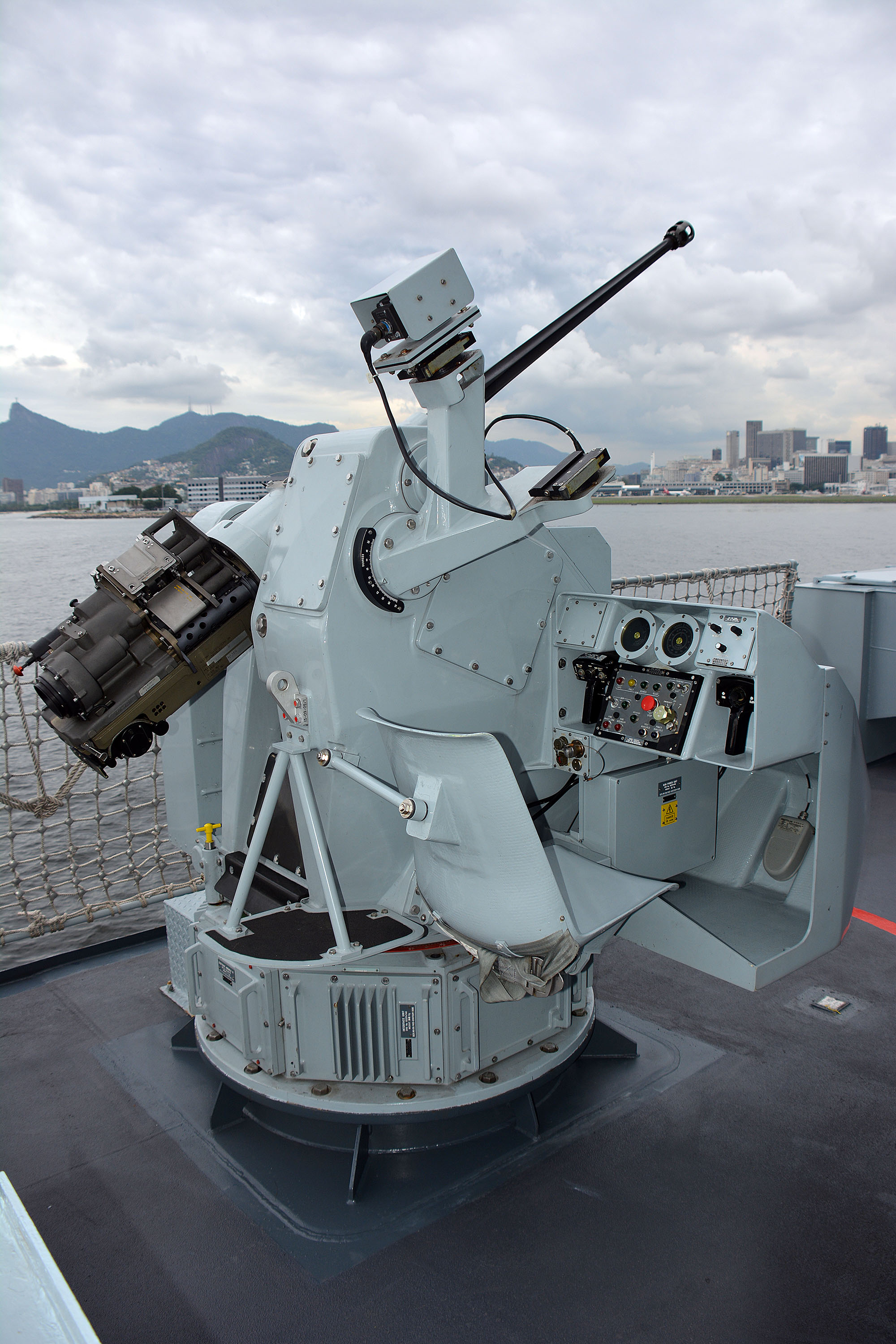

Nas imagens, os canhões DS30M e DS25M e seu console de operação no COC do NPaOc Apa.

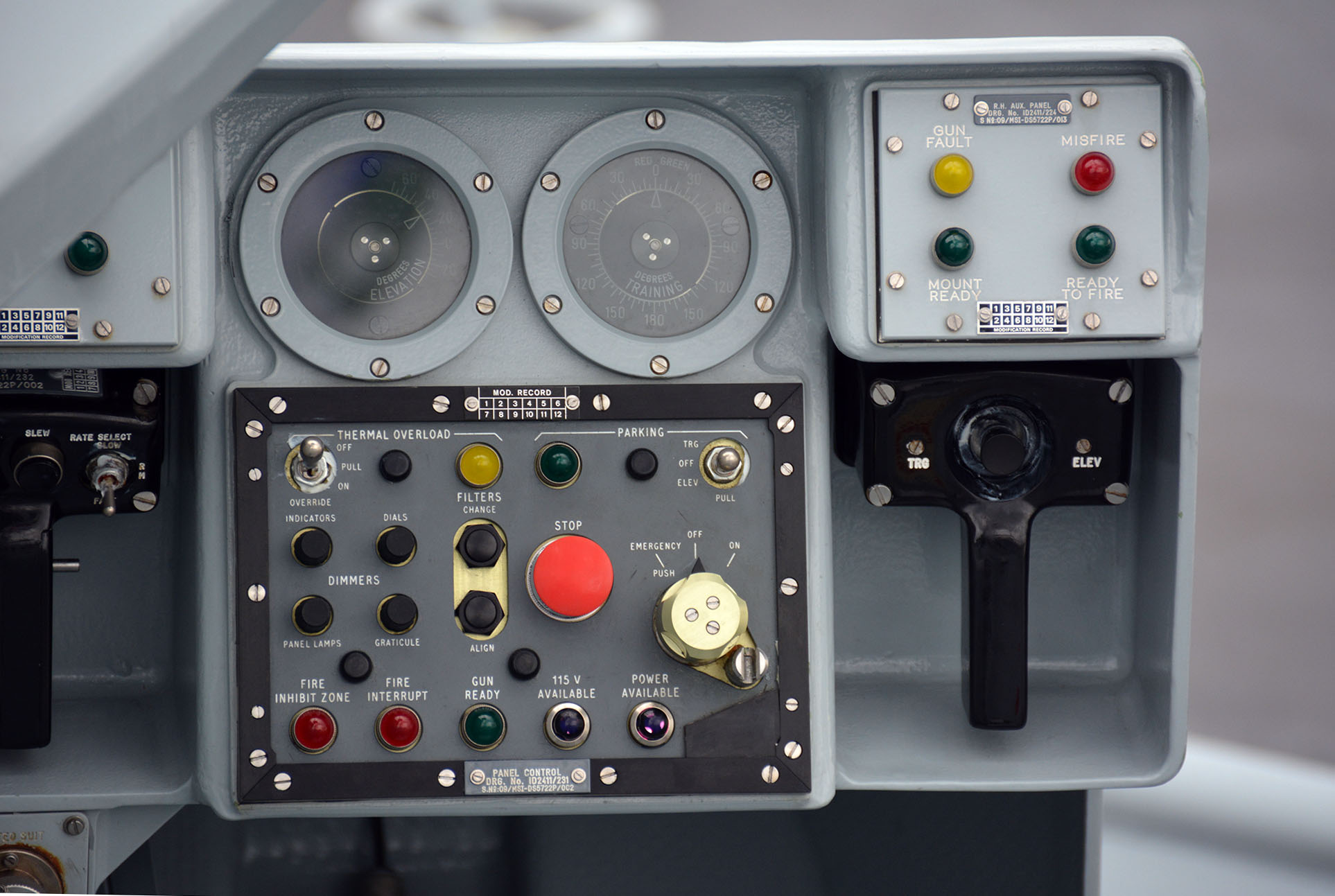

MSI DS30M Painel de controle local - 2

MSI DS25M  - 1

MSI DS25M  - 2

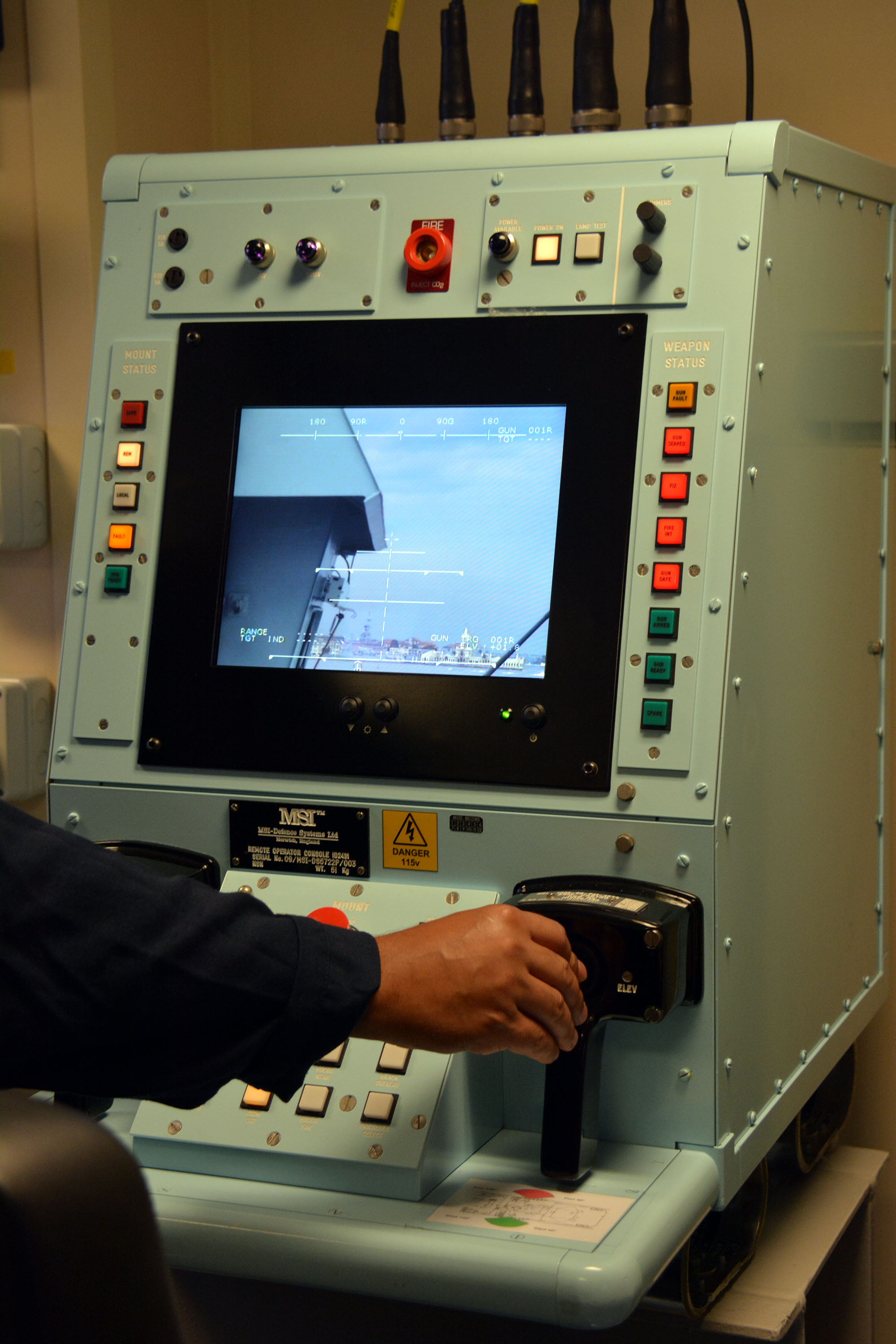

MSI DS25M Console do COC  - 3
