Como a Royal Navy obteve seu primeiro submarino de propulsão nuclear

Destaques

Alexandre Galante
Ex-tripulante da fragata Niterói (F40), jornalista, designer, fotógrafo e piloto virtual - alexgalante@fordefesa.com.br

HMS Meteorite, ex-U 1407

Nos anos 1950, a Royal Navy encomendou dois submarinos experimentais HTP (high test hydrogen peroxide), o Excalibur em 1956 e o Explorer em 1958. Eles eram baseados em um submarino alemão HTP, U 1407, que havia sido afundado no final da guerra.

O U 1407 foi recuperado e, em seguida, comissionado na Marinha Real como Meteorite para testes e avaliação.

Visão em corte do U 1407, Type XVIIB, conhecido também como “Walter” U-Boat

O Excalibur e Explorer foram designados para o 3º Esquadrão de Submarinos, mas passaram pouco tempo no mar.

O combustível que eles usavam era altamente instável e muito perigoso. O Explorer era conhecido como “Exploder” como resultado de vários acidentes graves, e o Excalibur era conhecido como “Excruciator“.

HMS Excalibur

HMS Explorer

Embora tenham alcançado impressionantes 25 nós submersos, o projeto não foi um sucesso e estava claro, a partir do programa de submarinos nucleares da Marinha dos Estados Unidos, que a propulsão nuclear era o único caminho a seguir.

Graças ao impulso implacável do almirante Hyman Rickover, a Marinha dos Estados Unidos fez grande progresso com a propulsão nuclear e projeto de submarinos, culminando no primeiro submarino nuclear, o USS Nautilus de 4.040 toneladas (SSN 571), comissionado em setembro de 1954.

USS Nautilus (SSN 571)

A URSS não estava muito atrás e construiu seu primeiro submarino nuclear de mísseis balísticos (SSBN) no ano seguinte.

Quando o USS Nautilus fez uma visita oficial a Portsmouth em outubro de 1957, o Ministro da Defesa, Sandys e Lord Mountbatten subiram a bordo e ficaram muito impressionados com tudo o que viram. Sandys disse: “O submarino nuclear representa, na esfera da guerra naval, um avanço revolucionário tão grande quanto a mudança da vela para o vapor”.

O programa de submarinos nucleares britânico, no entanto, progrediu muito lentamente. O Projeto Dreadnought não começou adequadamente até 1957, e então houve problemas com seu sistema de propulsão de refrigerante a gás projetado no Reino Unido. Foi só em março de 1958, quando o almirante Rickover visitou o Reino Unido, que um acordo foi feito para instalar uma unidade de propulsão do submarino classe “Skipjack” dos EUA (uma planta Westinghouse S5W refrigerada a água) no primeiro submarino nuclear do Reino Unido.

O negócio foi inteiramente devido ao relacionamento pessoal próximo entre Mountbatten e Rickover e era parte do relacionamento especial emergente entre o Reino Unido e os EUA.

USS Skipjack

O Acordo de Defesa Mútua

Por trás do véu da segurança nacional, o governo Macmillan estava embarcando em acordos de amplo alcance com os Estados Unidos da América, que alteraram fundamentalmente a estrutura e o modus operandi do Serviço de Submarinos da Marinha Real nas décadas seguintes.

O principal acordo veio em 4 de agosto de 1958 com um documento intitulado ‘Cooperação no uso de energia atômica para fins de defesa mútua’. Isso lançou as bases para o intercâmbio entre os EUA e o Reino Unido de informações nucleares controladas, tecnologia e materiais nucleares sensíveis.

Para o serviço submarino, isso significava a transferência da planta de propulsão nuclear submarina e outros materiais para permitir que a Marinha Real desempenhasse um papel importante na Guerra Fria.

Em agosto de 1958, o USS Nautilus completou sua famosa viagem sob a calota polar (Operação Sunshine), chegando a Portland em 12 de agosto. Quando ele chegou ao Canal, a Marinha Real recebeu o controle operacional do USS Nautilus para uma avaliação operacional de uma semana no exercício Rum Tub.

Os exercícios foram realizados na região de South-Western Approaches (SWAPS), com o porta-aviões Bulwark, escoltas ASW, aeronaves e submarinos.

A análise pós-operacional do estado-maior naval confirmou as enormes vantagens táticas do SSN (submarino da frota nuclear), que se deviam à sua alta velocidade subaquática.

USS Nautilus (SSN 571)
USS Nautilus (SSN 571)

HMS Dreadnought (S101)

O HMS Dreadnought foi o primeiro submarino nuclear do Reino Unido e sétimo navio com esse nome, construído por Vickers Armstrongs em Barrow-in-Furness. Lançado pela Rainha Elizabeth II no Dia de Trafalgar de 1960 e comissionado ao serviço da Marinha Real em abril de 1963, ele continuou em serviço até 1980.

Um modelo de HMS Dreadnought sendo testado em um estabelecimento experimental do Almirantado para verificar as qualidades do casco em várias velocidades na superfície e submerso

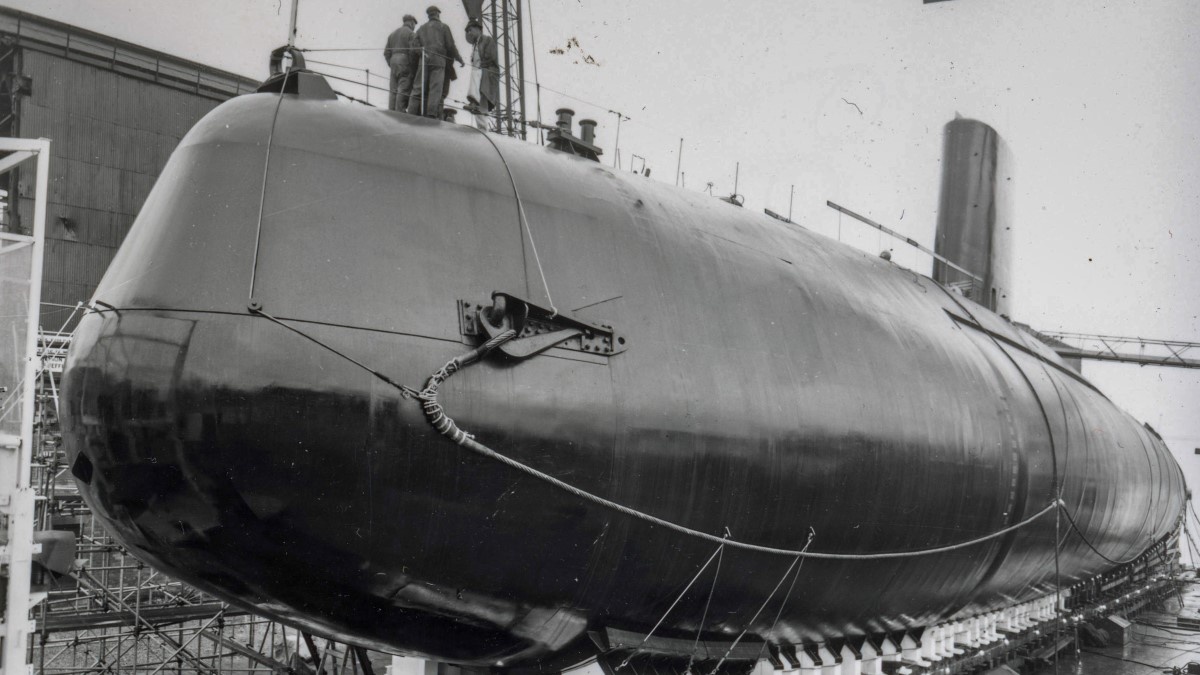

O HMS Dreadnought na carreira e sendo lançado ao mar

Em meados da década de 1960, as viagens do Dreadnought incluíram visitas a Norfolk, Virgínia; Bermudas; Rotterdam; e Kiel. Ele estave em Gibraltar em 1965, 1966 e 1967, e em 19 de setembro de 1967, ele deixou Rosyth, Escócia e foi para Singapura em uma corrida sustentada de alta velocidade. A viagem de ida e volta terminou com 4.640 milhas à superfície e 26.545 milhas submersas.

Durante sua carreira, o Dreadnought realizou muitas missões variadas. Em 24 de junho de 1967, ele foi enviado para afundar o navio alemão Essberger Chemist, avariado e à deriva. Três torpedos atingiram ao longo do alvo, mas os artilheiros da fragata HMS Salisbury completaram a tarefa perfurando os tanques que apenas mantinham o Essberger Chemist à tona.

HMS Dreadnought (S101)
HMS Dreadnought (S101)

Além de pequenos problemas de rachaduras no casco, o Dreadnought provou ser uma embarcação confiável, popular com suas tripulações. Em 10 de setembro de 1970, ele completou uma grande reforma em Rosyth, durante a qual seu núcleo do reator foi reabastecido e as válvulas do tanque de lastro foram trocadas para reduzir o ruído.

Em 3 de março de 1971, o Dreadnought tornou-se o primeiro submarino nuclear britânico a emergir no Pólo Norte. Em 1973, ele participou do primeiro Group Deployment anual da Marinha Real, quando um grupo de navios de guerra e auxiliares realizava um desdobramento longo para manter a eficiência do combate e “mostrar a bandeira” ao redor do mundo.

Junto com as fragatas Alacrity e Phoebe, o Dreadnought participou da Operação Journeyman, um desdobramento no Atlântico Sul em 1977 (antes da Guerra das Malvinas/Falklands) para deter uma possível agressão argentina contra as Ilhas Falklands.

HMS Dreadnought (S101)
HMS Dreadnought (S101)

Características HMS Dreadnought (S101)
Deslocamento
 3.500 t (superfície) / 4.000 t (submerso)
Length
81 mts
Beam
9,5 mts
Calado
7,9 mts
Propulsão  1 x reator Westinghouse S5W / 2 x turbinas a vapor / 1 eixo propulsor
Speed  20 nós na superfície – 28 nós submerso
Tripulação 133
Armament
6 x turbos de torpedo de 21 polegadas (533 mm) para 24 torpedos

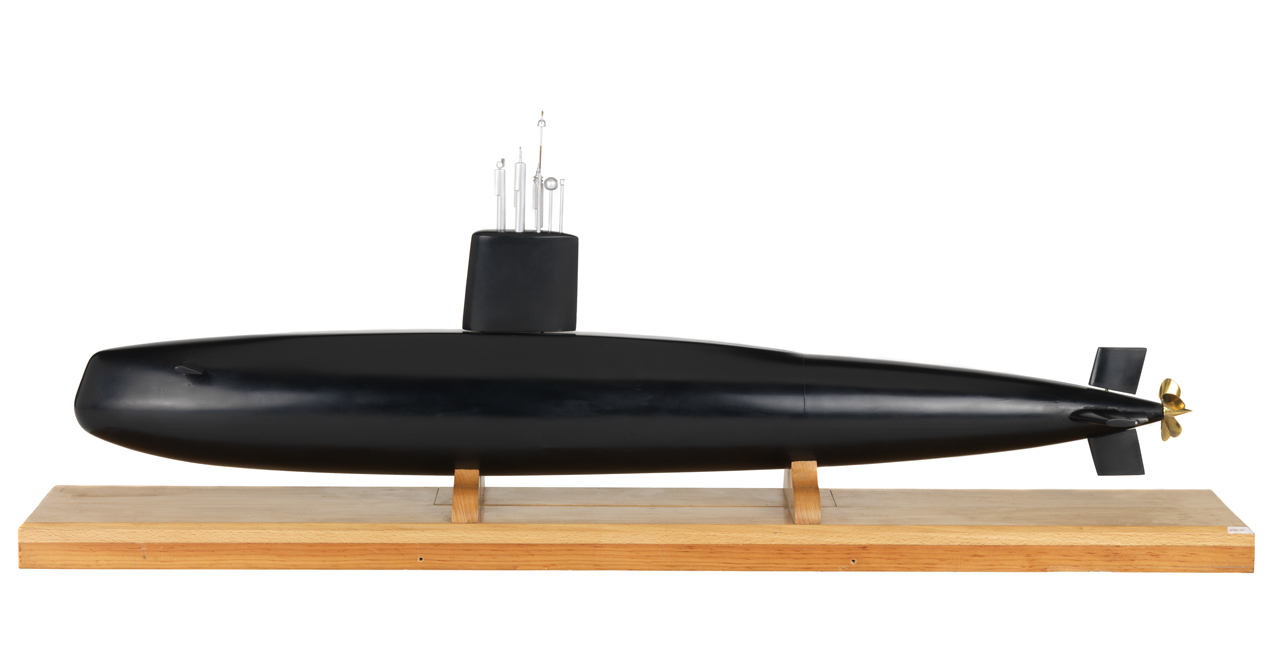

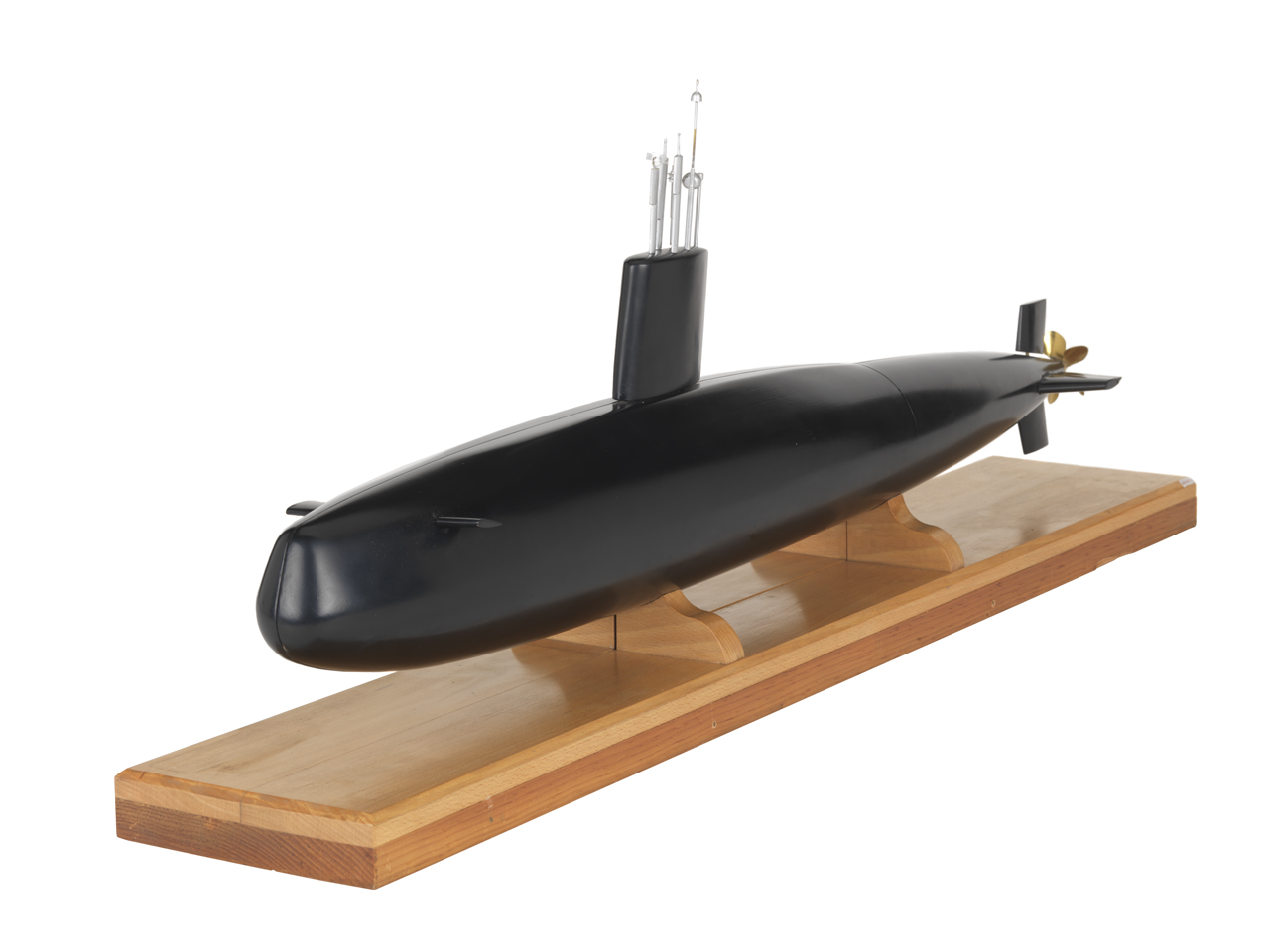

Modelo do HMS Dreadnought (S101)

Ship Model Collection

FONTE: Safeguard the Nation – The Story of the Modern Royal Navy, John Roberts
