MANSUP no estande da SIATT em evento da MB de outubro

6880
67

Para complementar notícia sobre contrato da empresa SIATT para a continuidade do desenvolvimento do míssil MANSUP da Marinha do Brasil (MB), mostramos algumas fotos tiradas durante o IV Simpósio de Ciência, Tecnologia e Inovação da Marinha, realizado nos dias 30 e 31 de outubro deste ano.

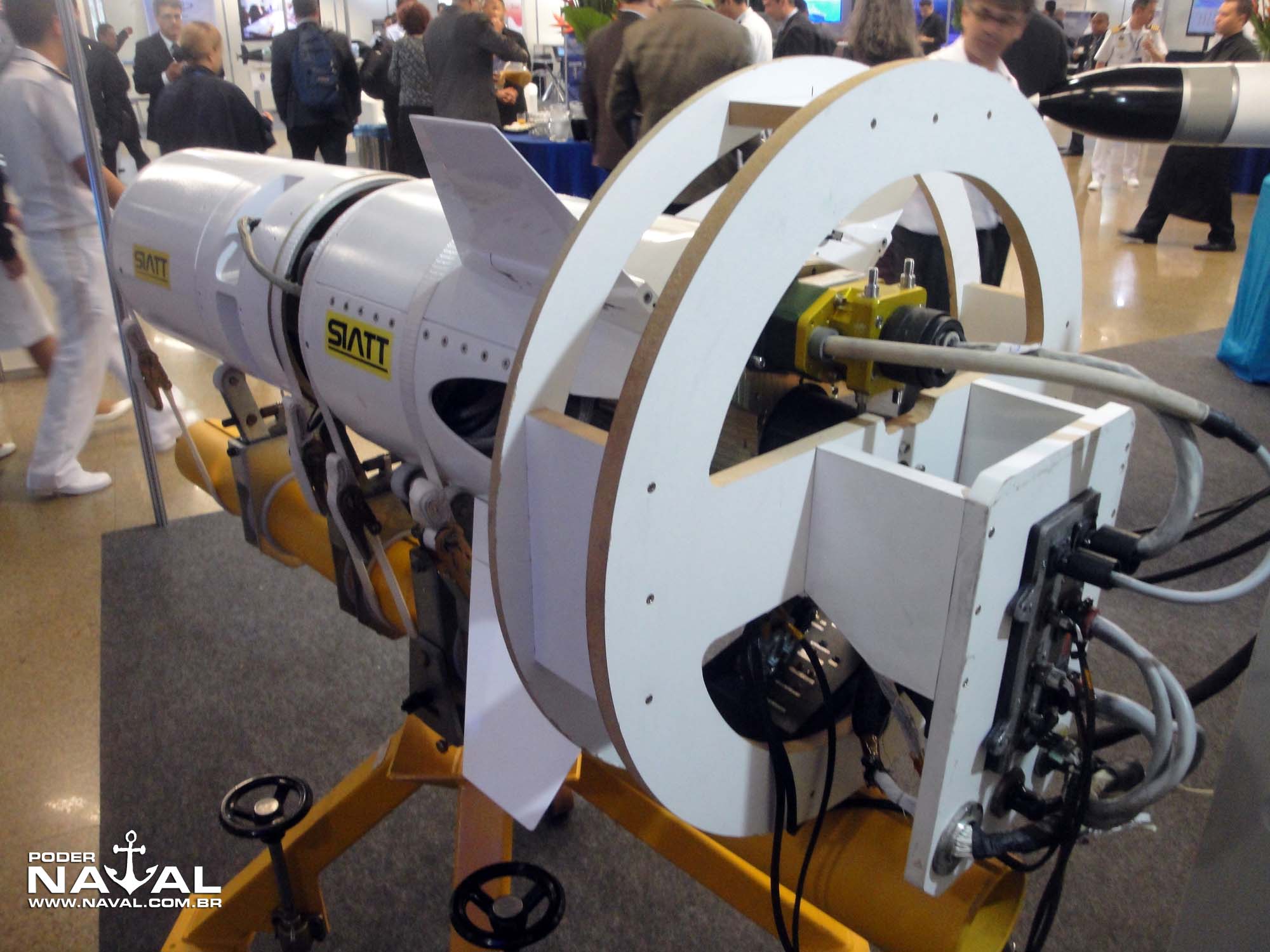

A SIATT apresentou o míssil em seu estande no evento realizado em São Paulo (SP), no Centro de Convenções Rebouças, mostrando um mockup do MANSUP (Míssil Antinavio Nacional de Superfície) Destacadamente, mostrou os sistemas que estão sob sua responsabilidade: o SGNC (Sistema de Guiagem, Navegação e Controle) e o Sistema de Telemetria a ser utilizado durante os ensaios operacionais, incluindo um Transmissor de Telemetria Embarcado e Estações de Recepção de Telemetria para operações em solo, navios ou helicópteros.

O SGNC é composto de Computador de Guiagem, Radaraltímetro, Plataforma Inercial (esta fornecida pela MB) e Bateria Dianteira, localizados no Compartimento de Vante do míssil, e também pelos Atuadores, Superfícies Aerodinâmicas (Profundores), Bateria Traseira e Interface com Lançador do Navio, localizados no Compartimento de Ré.

Já a chamada Cabeça de Combate Inerte (Cabeça Telemétrica), instalada logo atrás dos componentes do SGNC do Compartimento de Vante, é composta por Transmissor de Telemetria Embarcado e pelo Dispositivo de Segurança e Armar (DSA).

Segundo a empresa, os fatores-chave do desenvolvimento do MANSUP é que o projeto esteja orientado para necessidades logísticas e de manutenção, tenha componentes “ITAR Free” (ou seja, não submetidos à lei que controla exportação de componentes de material bélico dos Estados Unidos), e que seja compatível com a infraestrutura operacional do míssil Exocet MM-40

O MANSUP é um míssil antinavio do tipo superfície-superfície, ou seja, para lançamento a partir de navios. É do tipo “sea skimming” de voo rente ao mar (em velocidade transônica), sendo propulsado por motor-foguete com propelente sólido, e segundo a empresa terá alcance máximo de aproximadamente 70km. A guiagem é inercial, com radar ativo na fase terminal e, ainda segundo a SIATT, terá capacidade de operação em quaisquer condições climáticas. O peso do MANSUP é de 860kg, e suas dimensões são: comprimento de 5780mm, diâmetro (corpo do míssil) de 344mm e envergadura máxima de 1135mm.

A SIATT, que está localizada no Núcleo do Parque Tecnológico de São José dos Campos (SP), emprega principalmente profissionais que trabalhavam na antiga Mectron, anteriormente responsável pelo desenvolvimento do MANSUP.
