PHM Atlântico: características técnicas e operacionais

15047
47
HMS Ocean

O projeto LPH do HMS Ocean emprega as linhas básicas de casco dos navios-aeródromo da classe “Invincible”, construído de acordo com padrões mercantes modificados para manter os requisitos da Marinha quanto à segurança, resistência do navio, integridade estanque e combate a incêndios.

O estaleiro Kvaerner Govan (agora chamada BAE Naval Systems Glasgow) construiu o casco para se adequar às Normas de Engenharia Naval e às Regras da Sociedade Classificadora, instalou as máquinas de propulsão e os sistemas de navegação e equipou parcialmente o navio. Após o lançamento, o HMS Ocean foi entregue ao estaleiro VSEL navegando com sua própria propulsão para ser equipado com armas, sensores e equipamentos de comunicação.

O projeto é reconhecidamente um derivado dos navios da classe “Invincible”, com uma superestrutura muito longa que percorre mais da metade do comprimento do navio a boreste. O convés de voo é ininterrupto de proa a popa sem o castelo de proa aberto como os navios da classe “Invincible”, que eram equipados com um lançador de mísseis Sea Dart e um ski-jump. O navio é movido por motores a diesel, em vez de turbinas a gás, e possui uma única chaminé em vez de duas dos “Invincible”.

O uso de uma única chaminé melhora as restrições na capacidade do convés do hangar, que era restrito nos “Invincible” pelo espaço necessário para as entradas de ar e escapamentos das turbina a gás. O convés de voo com seis spots operacionais tem 170 metros de comprimento e 32,6 metros de largura e possui dois elevadores de aeronaves. Quatro embarcações de desembarque de pessoal são montados em turcos laterais. O navio pode transportar até 40 veículos, mas não pode transportar tanques pesados.

HMS Ocean a caminho do Iraque em 2003 é acompanhado por golfinhos
HMS Ocean acompanhado por golfinhos a caminho do Iraque em 2003

Características operacionais

A principal missão do navio é facilitar o lançamento rápido de uma força de assalto por helicóptero e embarcações de desembarque.

O navio transporta uma tripulação de 255 militares, destacamento aéreo de 206 e 480 fuzileiros navais. Pode acomodar mais 320 fuzileiros navais em uma emergência a curto prazo.

Uma força militar de até 800 homens equipados com artilharia, veículos e suprimentos pode ser transportada e mantida a bordo. Geralmente, o navio é caracterizado por um alto grau de flexibilidade em suas características operacionais.

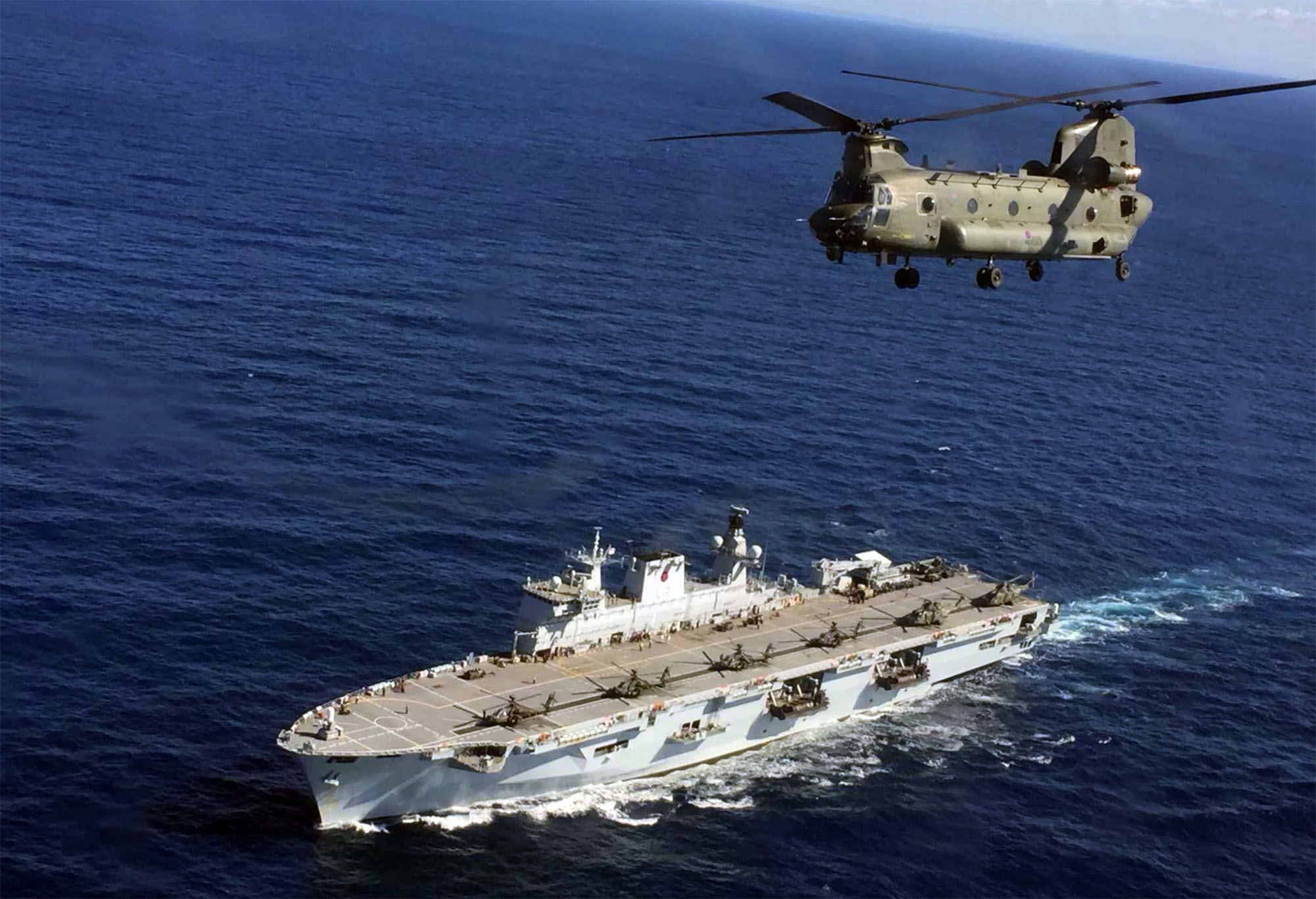

O convés do hangar (abaixo do convés de voo) tem capacidade para 12 grandes helicópteros como o Sea King Commando ou Merlin HC2 que transportam tropas. Podia operar com o Chinook também, mas este não cabia nos elevadores e portanto não podia ser hangarado no convés inferior.

No Brasil serão empregados os helicópteros UH-15 Super Cougar e SH-16 Sea Hawk, além dos AH-11B Super Lynx.

Se necessário, o navio pode transportar até 18 aeronaves adicionais. As aeronaves poderiam incluir no máximo mais seis helicópteros de transporte de tropas, seis helicópteros de ataque Lynx ou Apache AH.1 e até 12 aeronaves Harrier GR.7 ou Sea Harrier FA.2 de decolagem curta e pouso vertical (V/STOL), que poderiam ser reabastecidas, mas não suportadas.

Uma onda de seis helicópteros pode ser retirada do hangar e lançada em menos de 40 minutos. Em uma missão não militar, o navio tem a capacidade de transportar até 250 veículos de ajuda para uma zona de emergência e fornecer apoio de helicópteros.

Corte seccional do HMS Ocean, agora PHM Atlântico (clique na imagem para ampliar)
Corte seccional do HMS Ocean, agora PHM Atlântico (clique na imagem para ampliar)
Características principais
Tipo Porta-helicópteros de assalto anfíbio (LPH)
Tonelagem 21.500 toneladas
Largura 35 metros
Comprimento 203,4 metros
Calado 6,5 m
Propulsão 2x motores Crossley Pielstick 12 cilindros
Velocidade 10 nós (cruzeiro)
18 nós (máxima)
Autonomia 8.000 milhas a 15 nós (13.000 km)
Armamento 4× canhões de 30mm DS30M Mk2
Sensores Radar Type 997 Artisan 3D
Radar Type 1008 de navegação
2× Radares Type 1007 de controle aéreo
Aeronaves até 18 helicópteros
Tripulação 285 oficiais e marinheiros
180 pessoal de voo
Carga 40 veículos
Até 800 soldados
