Radar naval TRS-4D – para o Presente e Futuro

6804
40
Fragata F125 Baden-Württemberg, equipada com o radar TRS-4D com antenas fixas

Com uma história de mais de 100 anos e um vasto conhecimento acumulado pelos seus antecessores de renome como Telefunken, Zeiss, Dornier, AEG, Siemens e Airbus – a empresa alemã Hensoldt é atualmente um participante importante no desenvolvimento de radares navais, aerotransportados e de vigilancia de terrestre e está na vanguarda mundial na definição de tendências tecnológicas para futuros desenvolvimentos e operações de radares.

Sua avançada tecnologia fez hoje da Hensoldt um importante fornecedor de soluções para a OTAN e Europa, América, Oriente Médio e Ásia, equipando as principais forças armadas com seus sensores, radares, periscópios e guerra eletrônica, entre outros.

O radar de vigilância marítima TRS-4D é composto por 2 versões, o TRS-4D Rotativo e o TRS-4D com Painéis Fixos. Na Alemanha, a Hensoldt forneceu os TRS-4D/NR de painéis fixos (não rotativos) para as 4 novas fragatas de classe F-125 da Marinha Alemã.

O primeiro lote de corvetas alemãs K130 foi equipado com o radar Hensoldt TRS-3D. Para o segundo lote de cinco corvetas K130 a Marinha já selecionou o TRS-4D em sua versão rotativa.

Por outro lado, a Marinha dos EUA também selecionou para o seu programa de LCS “Freedom Class” radares da Hensoldt. As primeiras unidades foram lançadas com o radar TRS-3D, conhecido nos EUA como AN/ APS-75.

LCS classe Freedom da Marinha dos EUA equipado com radar TRS-3D rotativo da Hensoldt. Os LCS mais recentes estão recebendo o TRS-4D
Corveta K130
Corveta K130 da Marinha Alemã também equipada com o radar TRS-3D. O segundo lote de corvetas receberá o TRS-4D

A empresa também já entregou cinco radares TRS-4D para os navios LCS 17, LCS 19, LCS 21, LCS 23 e LCS 25. A entrega dos radares TRS-4D para ambos países confirma o sucesso que a empresa está alcançando na Europa e também em USA.

Finalmente, a Marinha do Chile escolheu o radar TRS-4D em sua versão rotativa em fevereiro de 2017 como parte de um programa de modernização de suas três fragatas Type 23, Almirante Cochrane, Almirante Condell e Almirante Lynch.

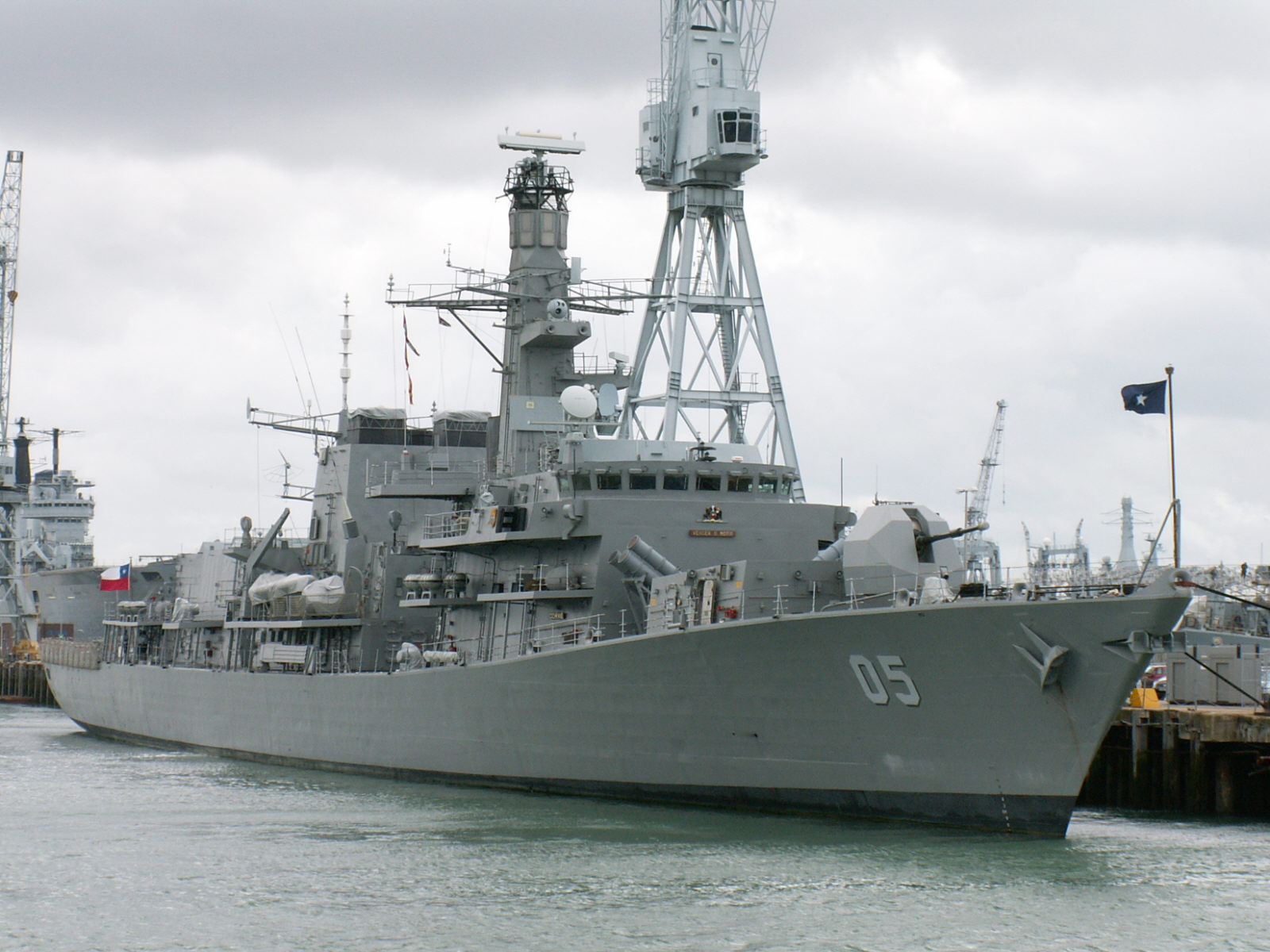

A Almirante Cochrane, fragata Type 23, receberá o radar TRS-4D de antena rotativa

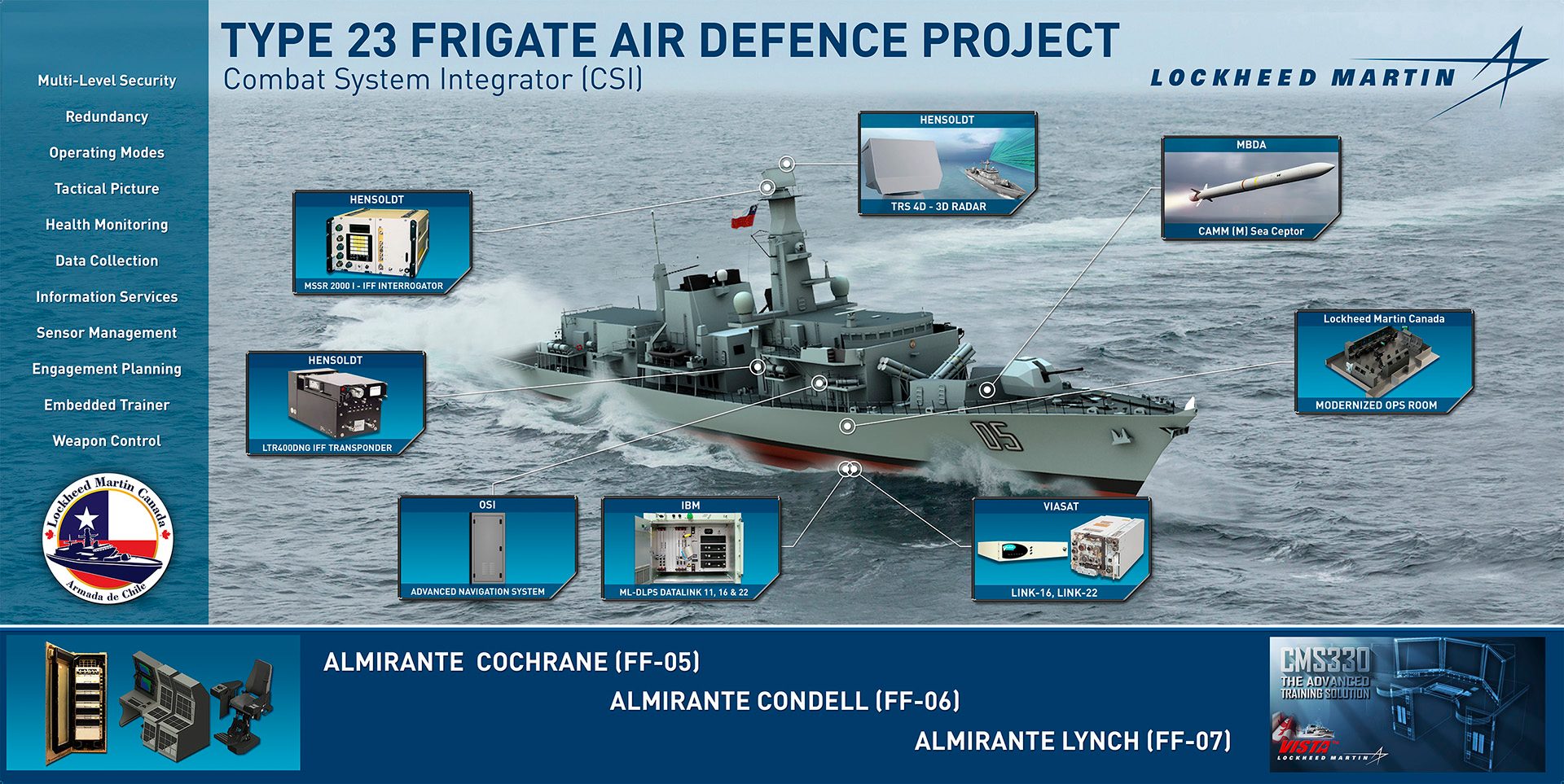

Programa de modernização das fragatas Type 23 do Chile

Tendências técnicas e conquistas do radar naval TRS-4D

Radar TRS-4D de antena rotativa da Hensoldt

Devido à complexidade crescente nos cenários militares, as diferentes forças armadas líderes exigem um desenvolvimento progressivo com novas tecnologias de radares juntamente com seus sofisticados software e algoritmos. A variedade de funções e tarefas de missão dos atuais e futuros cenários operacionais motivaram a Hensoldt a desenvolver radares com altos padrões como é o caso do TRS-4 de mais alto desempenho, recursos multimodo e multibanda, além de sensores e forma de onda flexíveis.

O TRS-4D é um radar naval tridimensional multiuso para vigilância, aquisição de alvos, autodefesa, controle de tiro e aproximação de aeronaves. Este radar de banda-C (Banda G na OTAN) multimodo da empresa alemã Hensoldt foi desenvolvido para enfrentar ameaças assimétricas ou convencionais atuais ou futuras. O sistema é capaz de detectar e rastrear automaticamente todos os tipos de alvos aéreos e navais, aliviando a carga de trabalho da tripulação. Com um desempenho superior através do uso da tecnologia AESA, baseada em transmissores e receptores (T/R) compostos de semicondutores de nitrato de gálio (GaN), este radar oferece importantes benefícios de potência, eficiência e confiabilidade em comparação com radares baseados em módulos T/R de arsenito de gálio (GaAs) utilizados até agora em radares multifuncionais.

TRS-4D de antenas fixas

Em um cenário tão complexo, em que são necessárias várias funções diferentes para lidar com as diferentes tarefas e ameaças, o TRS-4D inclui funções como: Vigilância Mar-Mar , Mar-Ar e Mar-Terra, em Volume e Busca de Superfície, Rastreamento, Reconhecimento (com SAR), aplicações de Guerra Eletrônica – incluindo Suporte Eletrônico, Inteligência Eletrônica e Ataque Eletrônico – bem como transmissão de dados em tempo real através do datalink para Operações Centradas em Rede (NCO).

Todas essas funções impõem enormes requisitos em hardware e software de sensores, exigindo uma progressão constante e uma análise das tendências tecnológicas que a Hensoldt conseguiu desenvolver para sua família de radares TRS-4D (naval), PrecISR (Aéreo) e TRML-4D (Terrestre).

Bloqueio Efetivo: O maior desempenho dos sensores do radar TRS-4D, os recursos multimodo e multibanda, bem como o controle flexível do sensor e da forma de onda, são fundamentais em cenários operacionais presentes e ainda mais importantes no futuro. Outra das vantagens do TRS-4D é a capacidade de bloqueio efetivo e a interferência de sinais, graças as aplicações de banda larga e ampla faixa de freqüência utilizada pelo radar, tornando-o mais dificil de ser interceptado graças a um adicional grau de liberdade espacial fornecido pelas antenas AESA.

Imagens de alta resolução: Além disso, devido aos cenários operacionais cada vez mais complexos, as imagens SAR (Radar de Abertura Sintética) de resolução ultra-alta (UHR) mais detalhadas de alvos fixos para suporte de classificação em aplicações para todos os climas (diurnas e noturnas) se tornam indispensáveis. Tais imagens UHR SAR, fornecidas por esta familia de radares da Hensoldt podem ser produzidas devido às larguras de banda muito altas na faixa de vários GHz.

Mais Funcionalidades: o TRS-4D é usado para fornecer varias aplicações, não apenas a funcionalidade do radar, mas também as funcionalidades de Electronic Warfare (EW), como o Suporte Eletrônico (ES), ataque eletrônico (EA) e funcionalidades de link. Todas essas funções operam através de antenas compartilhadas do AESA que além de permitir alcançar capacidades operacionais inéditas e sem precedentes, possibilita utilizar maior potência de saída de RF e maiores sensibilidades em comparação aos tradicionais sistemas de antenas EW para ES e EA atualmente em uso.

Aumento de sobrevivência: o radar TRS4D permite detecção e reconhecimento antecipado, mais rapidamente e com maior confiabilidade. Outro benefício do uso de sistemas AESA usado no TRS-4D é que cada módulo opera independentemente, portanto, uma falha em um único módulo não terá nenhum efeito significativo no desempenho geral do sistema o que também é chamado de “degradação suave”.

Finalmente, baseado na mais avançada tecnologia de sensor de matriz de varredura eletrônica de nitreto de gálio (AESA) com múltiplos feixes formados digitalmente, a nova geração de TRS-4D abre uma nova dimensão para as missões marítimas.

Sobre a Hensoldt

A Hensoldt é pioneira mundial de tecnologia e inovação na área de produtos eletrônicos e de segurança de defesa. A empresa é líder de mercado em soluções civis e sensores militares, e desenvolve novos produtos para combater as crescentes ameaças baseadas em conceitos disruptivos nos campos tais como big data, robótica e cibersegurança. Com uma força de trabalho de cerca de 4.300 funcionários, a Hensoldt gera receitas de mais de 1 bilhão de euros por ano.
As plataformas aéreas, navais e terrestres mais proeminentes equipados com produtos Hensoldt incluem aviões de combate F-16, Eurofighter, Gripen e Rafale, satélites Tandem-X e EDRS-A, avião de transporte A400M e helicópteros de vários tipos. Além disso, submarinos da classe classe 209 e 212, navios de combate litorâneo da Marinha dos Estados Unidos da classe “Freedom” e as corvetas K130 da Marinha Alemã. A empresa também fornece equipamentos de missão crítica para os veículos blindados Puma e Leopard.

DIVULGAÇÃO: Hensoldt
