O programa FRAM da Marinha dos EUA

11386
15
US destroyers
Destróieres na reserva dos Estados Unidos nos anos 1950

O Fleet Rehabilitation and Modernization (FRAM) da Marinha dos EUA foi um programa de extensão da vida útil dos destróieres americanos da Segunda Guerra Mundial (na foto acima, na reserva, término do conflito), alterando sua função principal de guerra de superfície e antiaérea, para a guerra antissubmarino (ASW).

O programa teve início com o almirante Arleigh Burke como resposta às estimativas de que os soviéticos teriam em torno de 300 modernos submarinos de ataque por volta de 1957.

A US Navy não teria condições de produzir novas fragatas a tempo de se contrapor à tal ameaça, por causa das outras prioridades como os novos cruzadores e navios-aeródromo. Burke então procurou modificar a frota de destróieres que estava rapidamente se tornando obsoleta.

Em 1958, o Secretário da Marinha Thomas S. Gates seguiu a recomendação do almirante Burke para executar um programa de modernização e reabilitação em larga escala da frota de escoltas remanescentes da Segunda Guerra.

A modernização

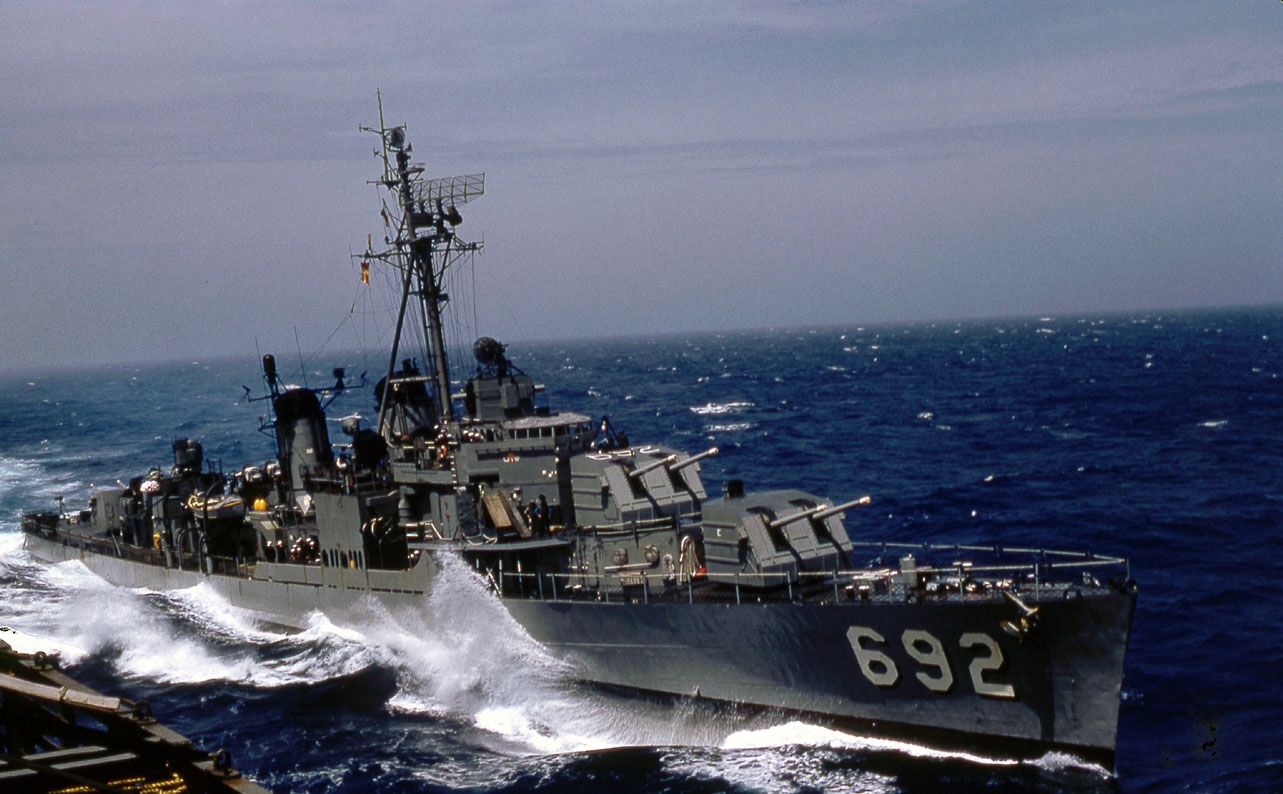

O USS Allen M. Sumner (DD-692) na Segunda Guerra (acima) e após a modernização FRAM II (abaixo)

Entre os destróieres, as classes “Gearing” e “Sumner” (na foto acima, o líder da classe, já modernizado) tiveram precedência sobre as classes “Fletcher” e “Benson”. As conversões foram baseadas na experiência da modernização dos “Fletcher” para a transferência às Marinhas da Espanha e da Alemanha em 1957.

Os primeiros dois destróieres entraram no FRAM em Boston, Massachusetts e Long Beach, California, em março de 1959.

Para transformar os navios em uma plataforma antissubmarino eficaz, o upgrade FRAM centrou-se na instalação de um sonar AN/SQS-23 e dois novos sistemas de armas, os foguetes ASROC que levavam um torpedo a até 5 milhas de distância e um helicóptero antissubmarino robô DASH, com alcance de até 22 milhas (35km). Ambos eram armados com o novo torpedo leve Mk.44 de 324mm, que era também lançado pelos tubos Mk.32 instalados nos navios.

Hedgehog
Lançadores de granadas antissubmarino Hedgehog

Houve três tipos diferentes de FRAM. Durante o início dos anos 50, os Fletcher FRAM I perderam suas torretas 2, 3 e 4 de canhões 5″/38. Um lançador conteirável de “Hedgehog” (Ouriço) tomou o lugar da torreta número 2, conectado a uma nova suíte de sonar. Todos os antigos tubos de torpedos de 21″ foram removidos e substituídos por dois tubos Mk.32 para torpedos Mk.44.

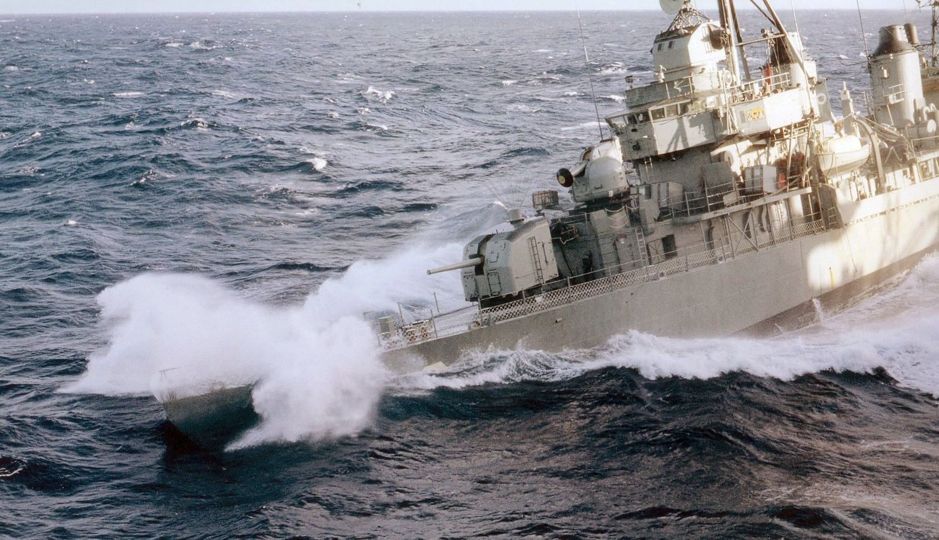

Contratorpedeiro USS Nicholas (DD-449) da classe Fletcher FRAM I

USS Nicholas dd449b

A modernização FRAM II substituiu o “Hedgehog” por lançador de foguetes antissubmarino Mk.108 (na foto acima, no lugar da torreta número 2), a adição de dois lançadores triplos Mk.32 e a remoção dos canhões antiaéreos de 3″ (76mm).

A modernização dos Gearing


Gearing WW2
Classe Gearing na Segunda Guerra
Gearing FRAM I
Classe Gearing FRAM I

Os navios da classe “Gearing” foram completamente desmontados e reconstruídos a partir da quilha (clique nos desenhos acima para ver a impressionante mudança de configuração após o FRAM I), com nova propulsão, um CIC (Centro de Informações de Combate) muito maior, novo sonar e novos radares.

Os tubos de torpedos de 21″ foram removidos e substituídos por um lançador “box” de foguetes antissubmarino ASROC de oito foguetes.

Os canhões antiaéreos de 3″/50 (76mm) foram removidos e em seu lugar foi construída uma plataforma e hangar para o helicóptero DASH. Esta modernização foi planejada para estender a vida útil dos destróieres por pelo menos 8 anos.

A diferença entre destróieres das classes “Sumner” e “Gearing” pode ser vista nessa foto. Observar o maior espaço entre as chaminés do “Gearing” e a presença do lançador de ASROC (clique na imagem para ampliar)

FRAM II

DD-727_DeHaven
USS DeHaven (DD-727)

Os navios da classe “Allen M. Sumner” só receberam modificações no armamento no FRAM II, mas nem todos os navios receberam o upgrade. Embora tenham recebido o convoo e hangar para o drone DASH, não receberam o ASROC. Os “Sumners” convertidos foram projetados para mais cinco anos de serviço.

Todas as classes que receberam o FRAM II começaram em 1959, tendo as unidades sido rotacionadas em serviço para manter o máximo de navios no mar quanto possível. Os upgrades foram completados no inícios dos anos 1960 e maioria dos navios serviu até o final daquela década.

O drone antissubmarino Dash no hangar do USS Laffey (DD-724) – Foto: Alexandre Galante
DD-770_Lowry
USS Lowry DD-770, mais tarde seria o CT Espírito Santo (D38) na Marinha do Brasil

Na Marinha do Brasil

Contratorpedeiro Sergipe (D35) em sua chegada ao Rio de Janeiro, vindo dos EUA

O Brasil recebeu vários destróieres das classes “Allen M. Sumner” e “Gearing” FRAM, que operaram no País até meados da década de 1990. Aqui eram conhecidos como contratorpedeiros classe “P” ou “Bico Fino”.

Contratorpedeiro Marcílio Dias (D25) a Alagoas D36 liderando formatura de navios na Operação Unitas XXXI

Abaixo, alguns perfis no estilo “Shipbucket” do alguns FRAM que foram transferidos para o Brasil (clique sobre os desenhos para ampliar):

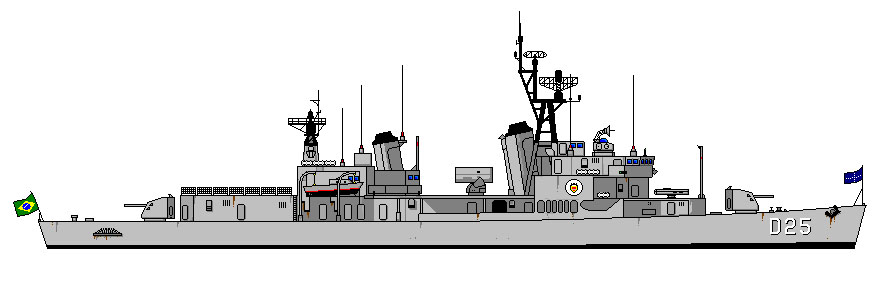

CT Marcílio Dias

CT Mariz e Barros

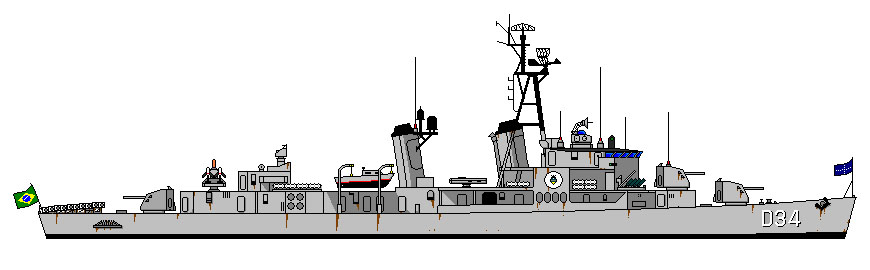

CT Mato Grosso

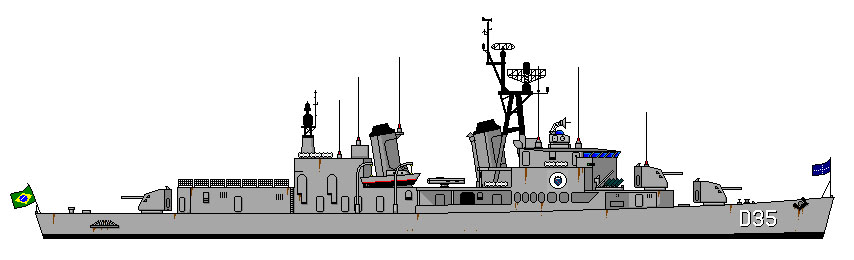

CT Sergipe

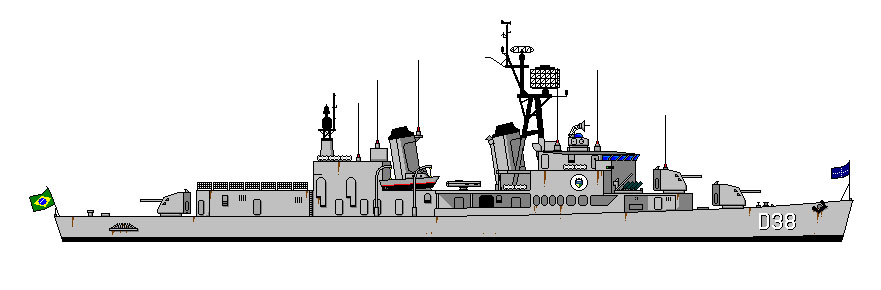

CT Espirito Santo

ARTE: Jacubão
