IMAGENS: Acidente no convoo de um porta-aviões e a história da criação do convés em ângulo

Destaques

Alexandre Galante
Ex-tripulante da fragata Niterói (F40), jornalista, designer, fotógrafo e piloto virtual - alexgalante@fordefesa.com.br

Quando o convés de voo de um porta-aviões ainda não era em ângulo como os atuais, esse tipo de acidente podia causar um grande estrago no grupo aéreo embarcado.

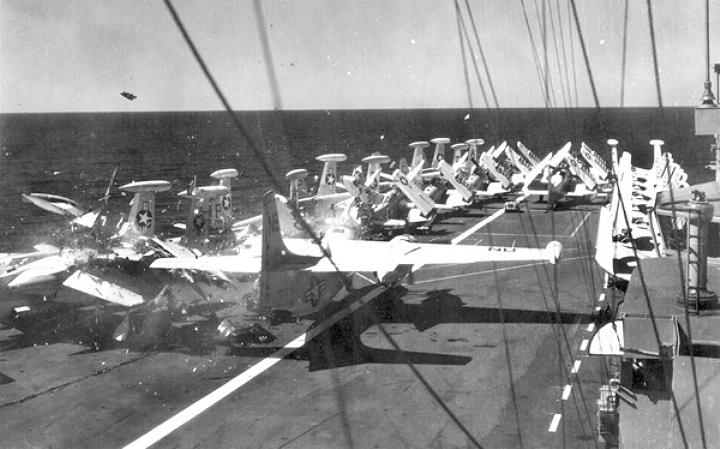

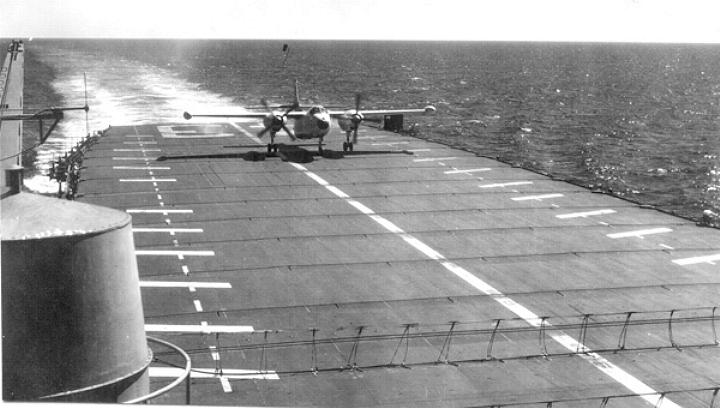

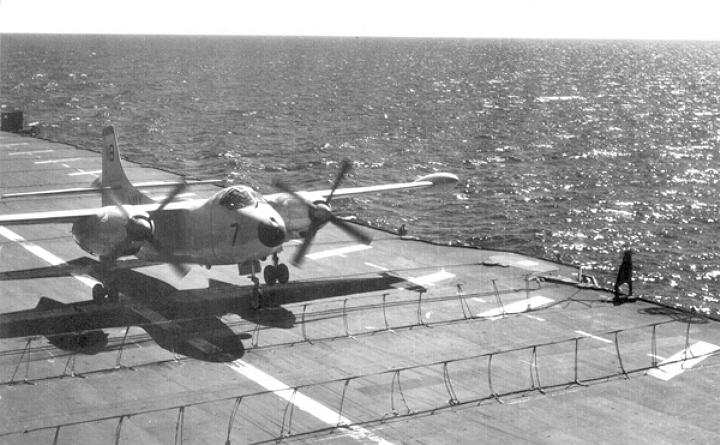

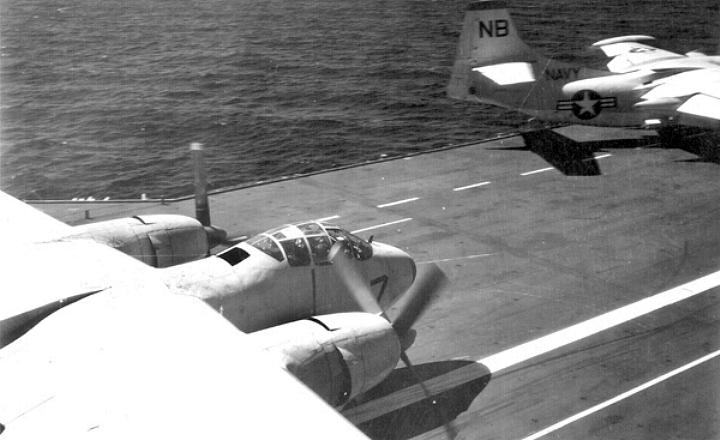

Na sequência de imagens acima, um bombardeiro AJ Savage com problemas no sistema hidráulico tenta fazer um pouso com barreira no porta-aviões USS Coral Sea, em 1956.

O convés de voo em ângulo, que nasceria para evitar esse tipo de problema, foi inventado pelo Capitão da Marinha Real (mais tarde Contra-Almirante) Dennis Cambell, como uma conseqüência do estudo de projeto inicialmente iniciado no inverno de 1944-1945.

Um comitê de oficiais graduados da Marinha Real decidiu que o futuro da aviação naval estava nos jatos, cujas velocidades mais altas exigiam que os porta-aviões fossem modificados para se adequar às suas necessidades.

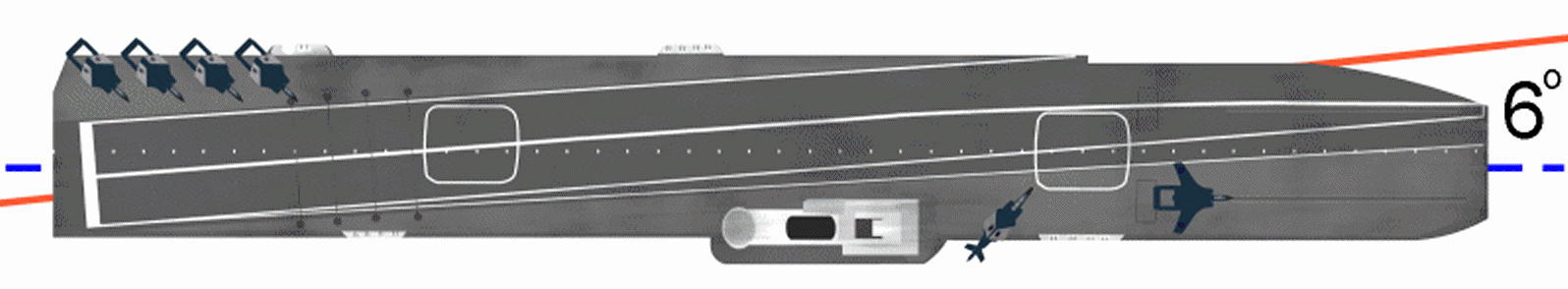

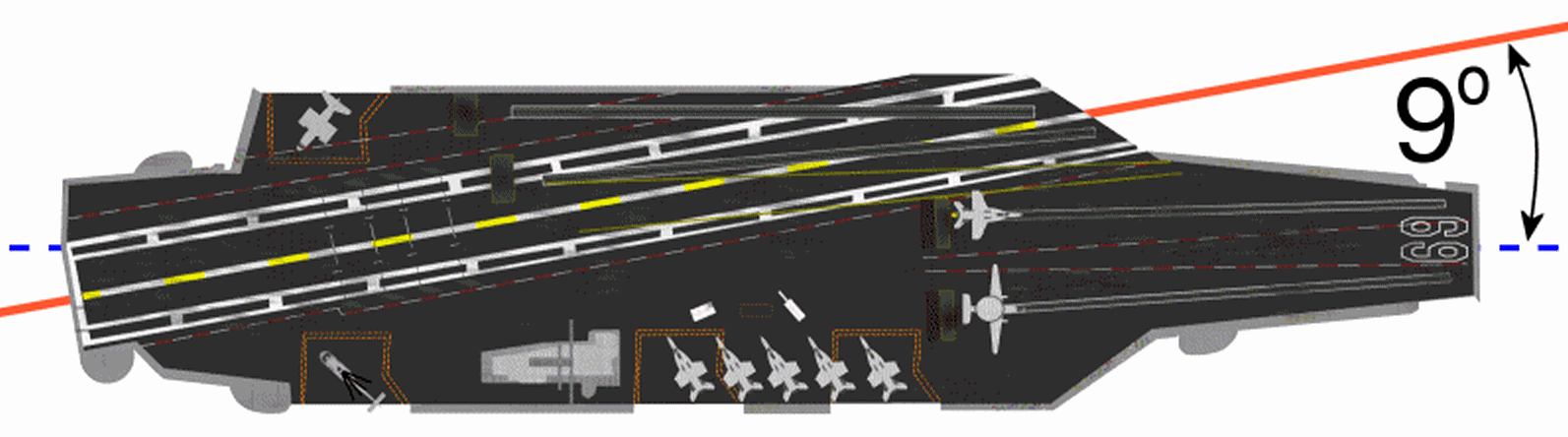

Com este tipo de convés – também chamado de “convés inclinado”, “convés angular” ou “em ângulo” – a parte traseira do convés é alargada e uma pista separada é posicionada em um ângulo em relação à linha central.

O convés em ângulo foi projetado com as velocidades de pouso mais altas de aeronaves a jato em mente, assim como também permitir o lançamento e recuperação simultâneos; aeronaves que não conseguissem enganchar nos cabos de retenção poderiam abortar o pouso, acelerar e arremeter (bolter) sem risco para outras aeronaves estacionadas ou em lançamento.

O redesenho permitiu vários outros projetos e modificações operacionais, incluindo a montagem de uma ilha maior (melhorando tanto a manobra do navio quanto o controle de voo), a recuperação de aeronaves drasticamente simplificada e o movimento delas no convésde voo.

Aeronaves agora lançadas da proa e recuperadas no convés em ângulo deixam uma grande área aberta a meia nau para armar e abastecer e realizar controle de danos.

Devido à sua grande utilidade em operações de voo, o convés em ângulo é agora uma característica definidora dos porta-aviões equipados com STOBAR e CATOBAR.

O convés de voo em ângulo foi testado pela primeira vez em 1952 no HMS Triumph com marcações pintadas em ângulo no convoo para pousos de toque e arremetida. Isso também foi testado no USS Midway no mesmo ano.

Apesar das novas marcações, em ambos os casos os cabos de retenção e as barreiras ainda estavam alinhadas com a linha central do convés original. De setembro a dezembro de 1952, o porta-aviões USS Antietam teve um sponson rudimentar instalado para verdadeiros testes de convés em ângulo, permitindo aterrissagens totalmente detidas, que provaram ser superiores durante os testes.

Em 1953, Antietam treinou com unidades navais americanas e britânicas, provando o valor do conceito de convés em ângulo. O HMS Centaur foi modificado com um convés em ângulo suspenso em 1954.

A Marinha dos EUA instalou os conveses de voo em ângulo como parte da atualização SCB-125 para a classe Essex e SCB-110/110A para a classe Midway. Em fevereiro de 1955, o HMS Ark Royal se tornou o primeiro porta-aviões a ser construído e lançado com um convés em ângulo.

Isso foi seguido no mesmo ano pelos navios líderes da classe Majestic (HMAS Melbourne) e da classe americana Forrestal (USS Forrestal).

FOTOS: Marinha dos EUA / ANIMAÇÕES: Wikipedia
