MODELISMO: Submarino nuclear de mísseis balísticos (SSBN) Project 667A ‘Navaga’

Destaques

Alexandre Galante
Ex-tripulante da fragata Niterói (F40), jornalista, designer, fotógrafo e piloto virtual - alexgalante@fordefesa.com.br

Project 667A ‘Navaga’ – classe “Yankee”

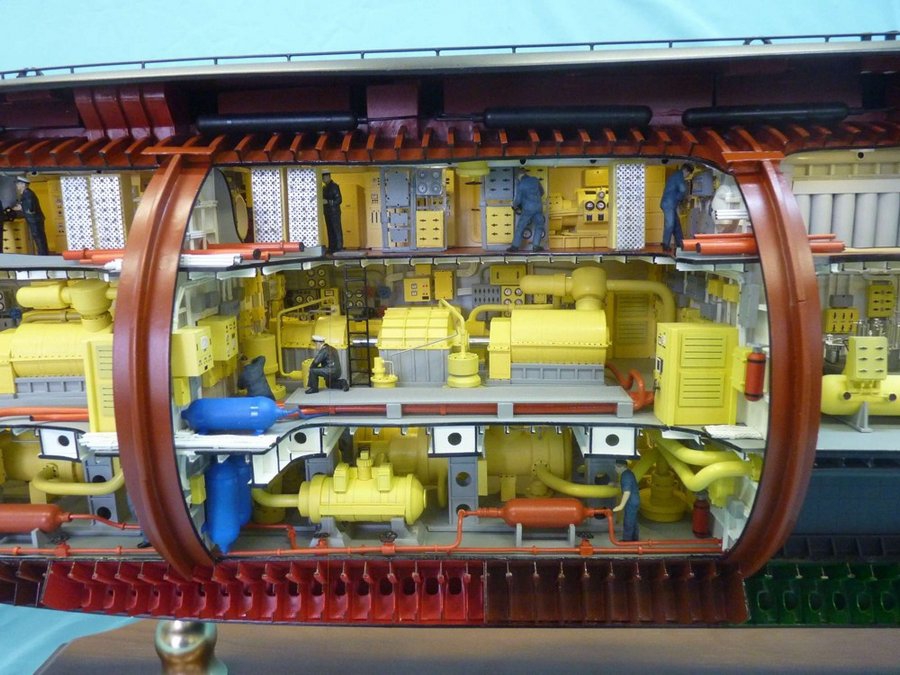

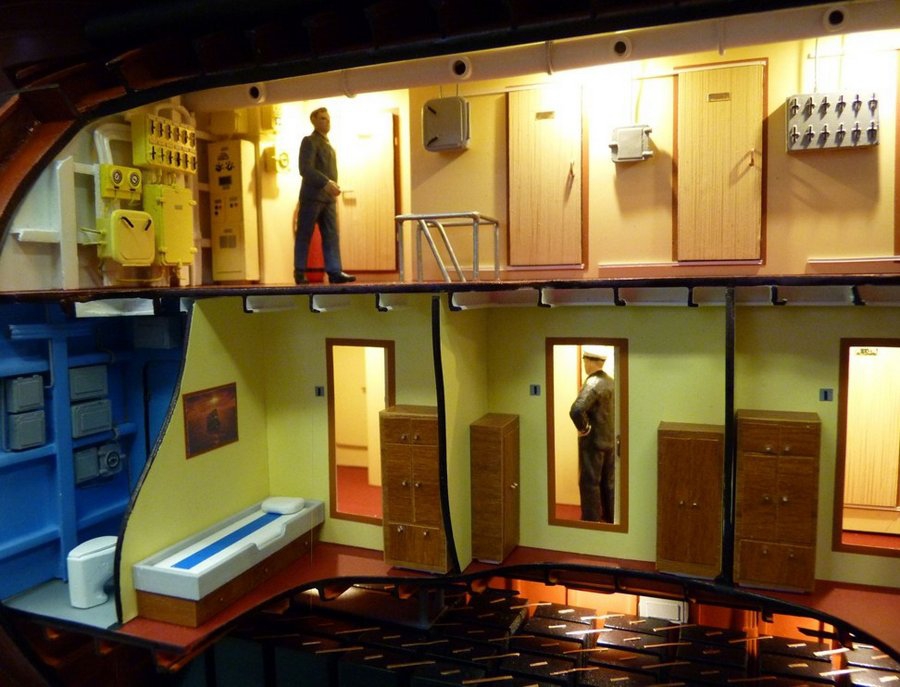

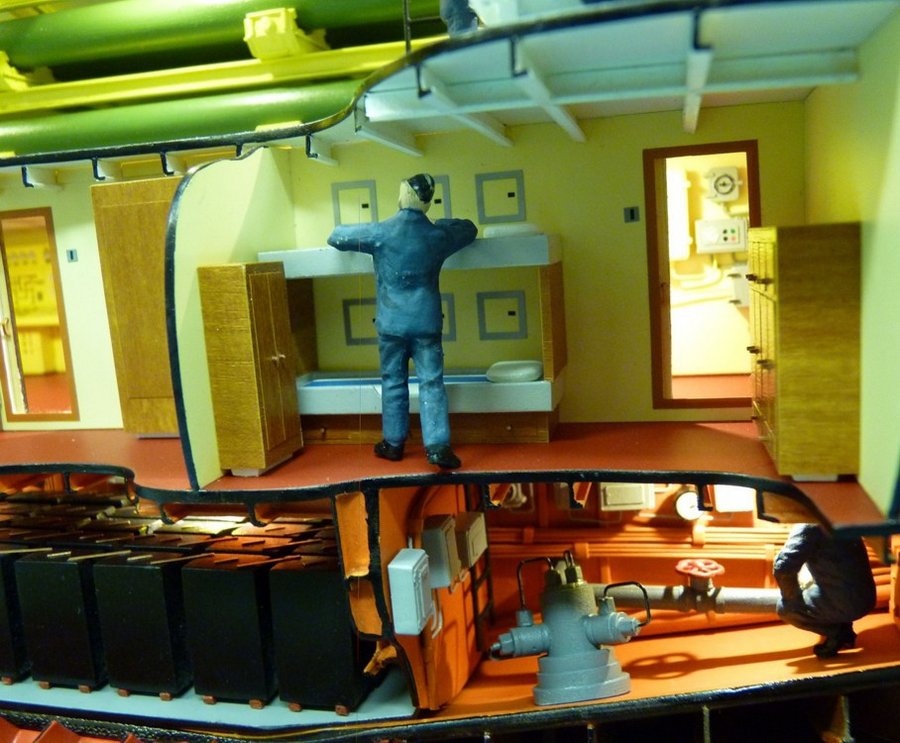

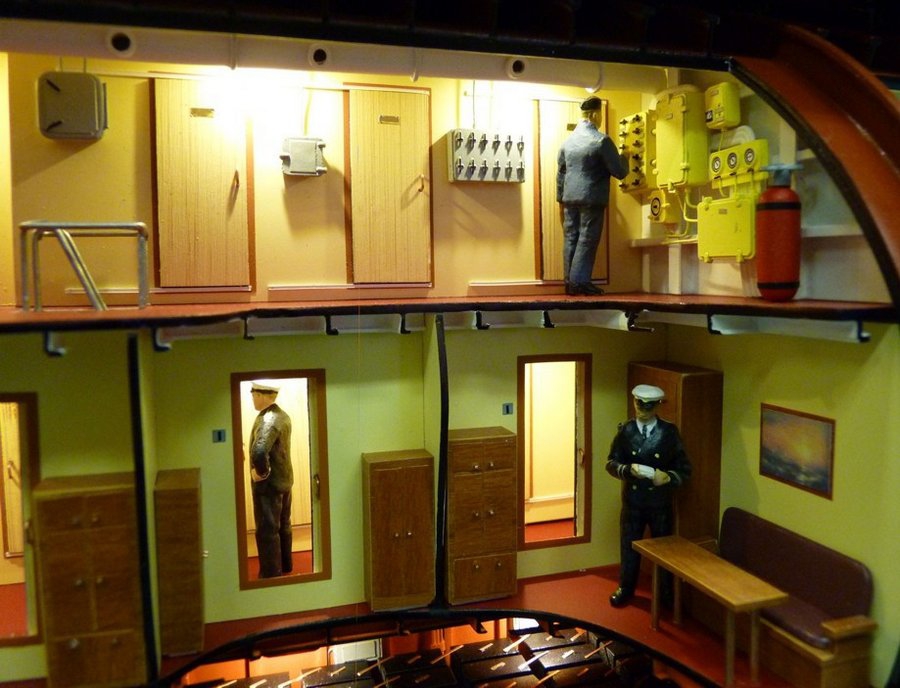

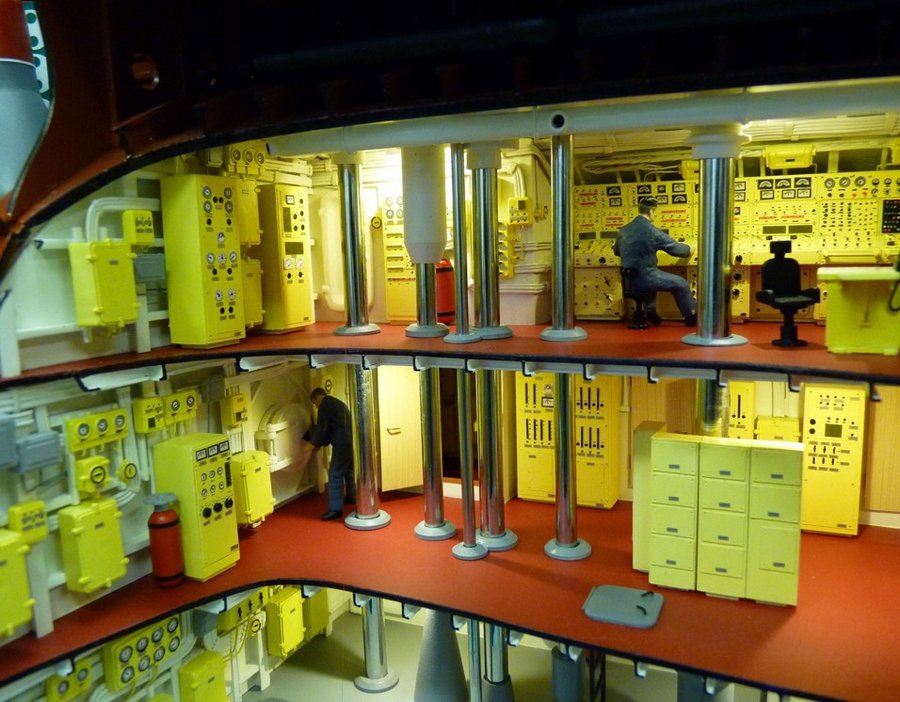

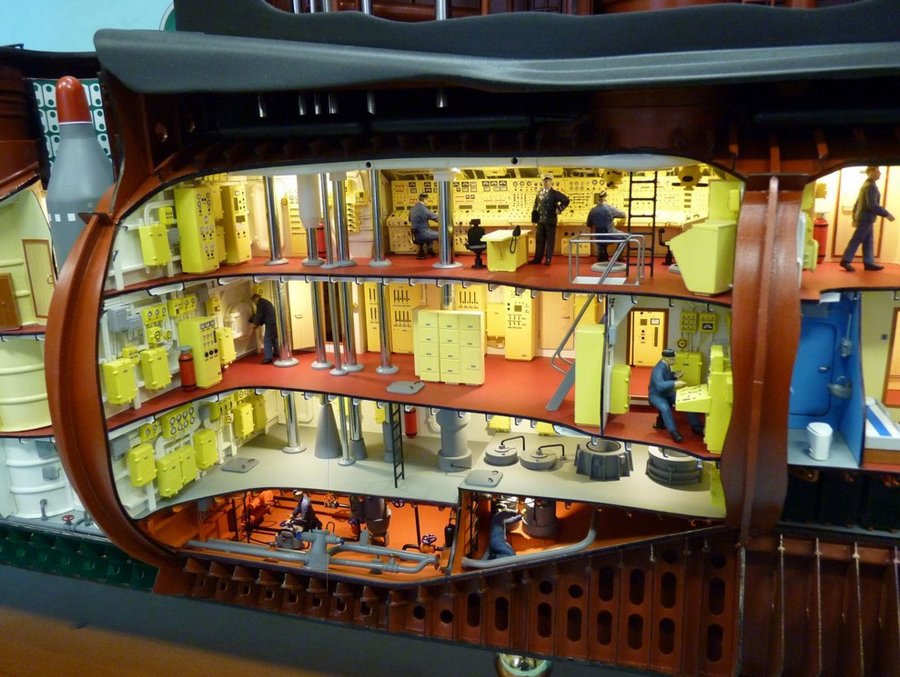

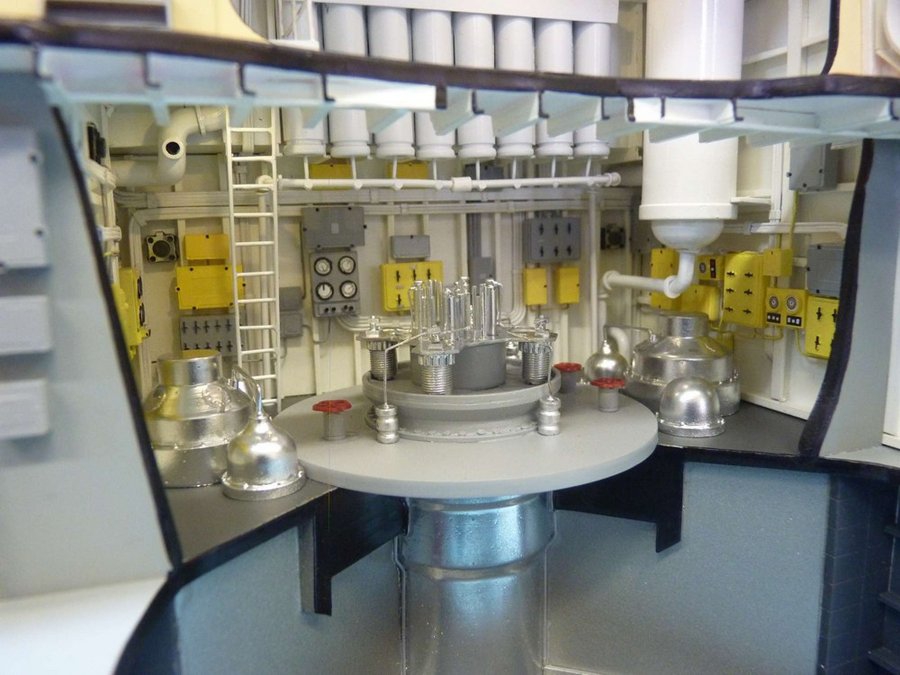

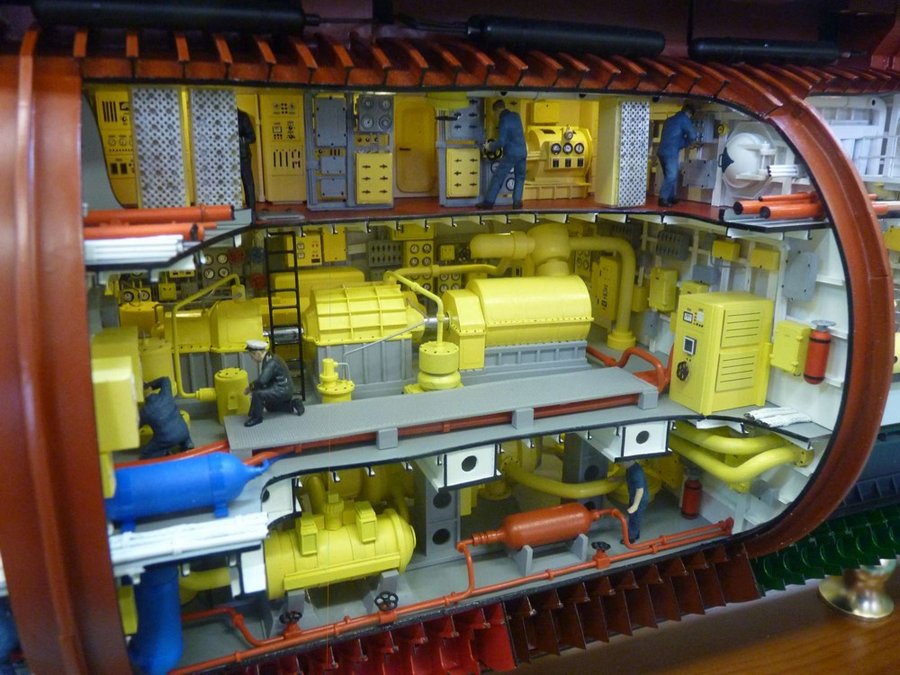

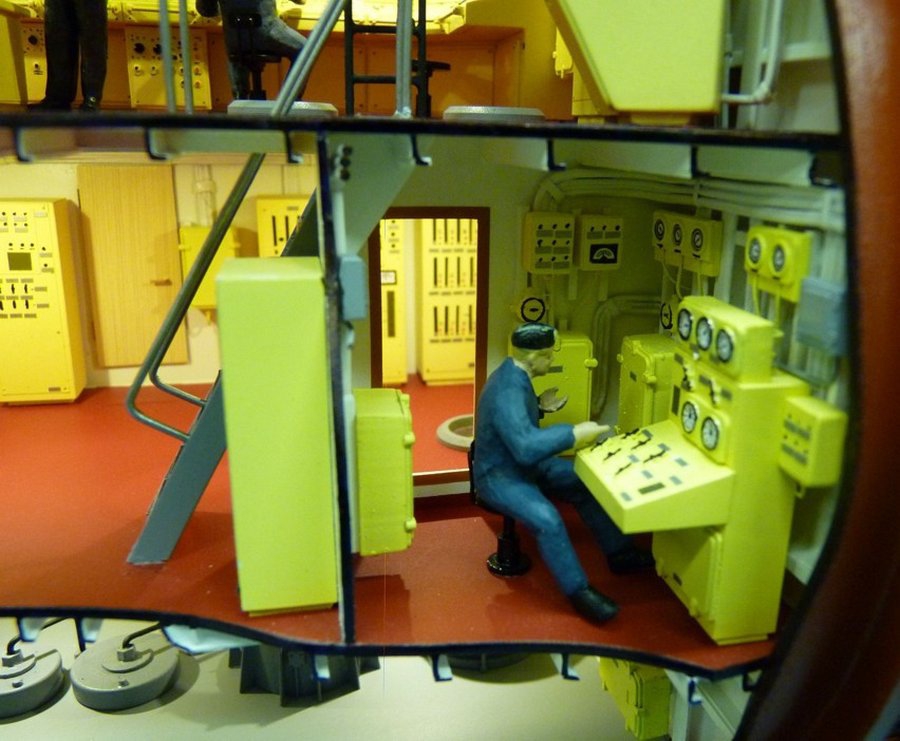

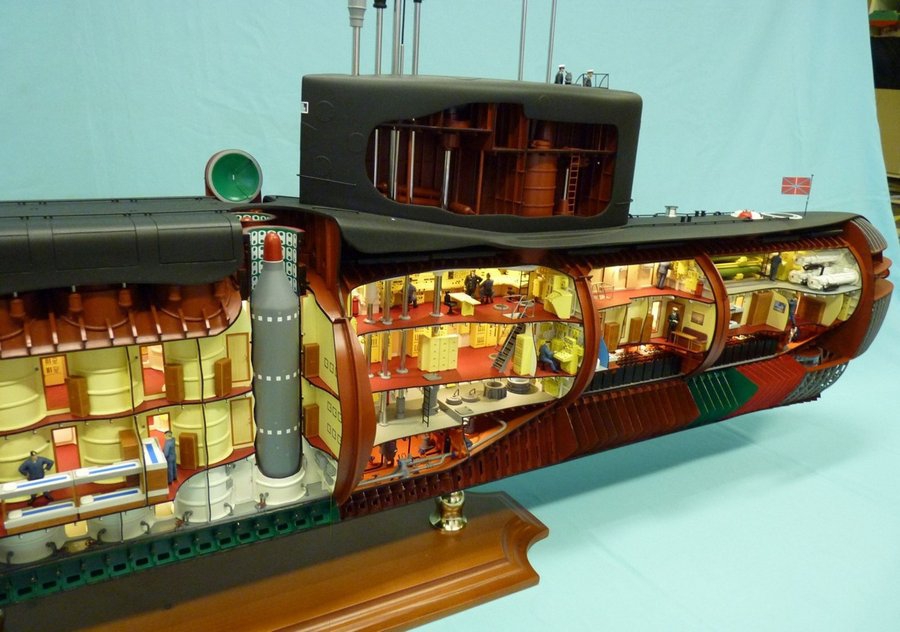

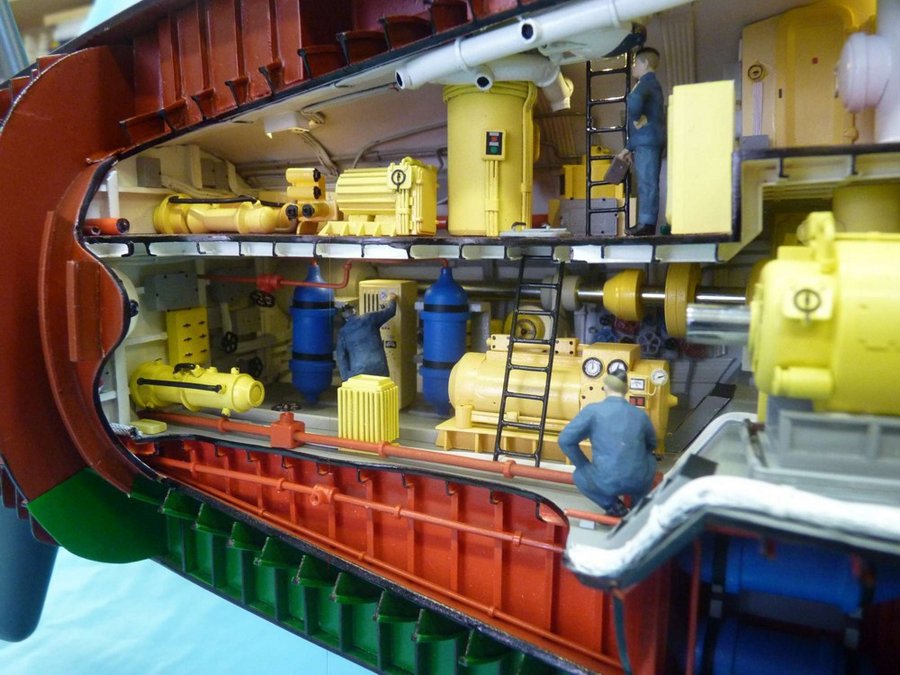

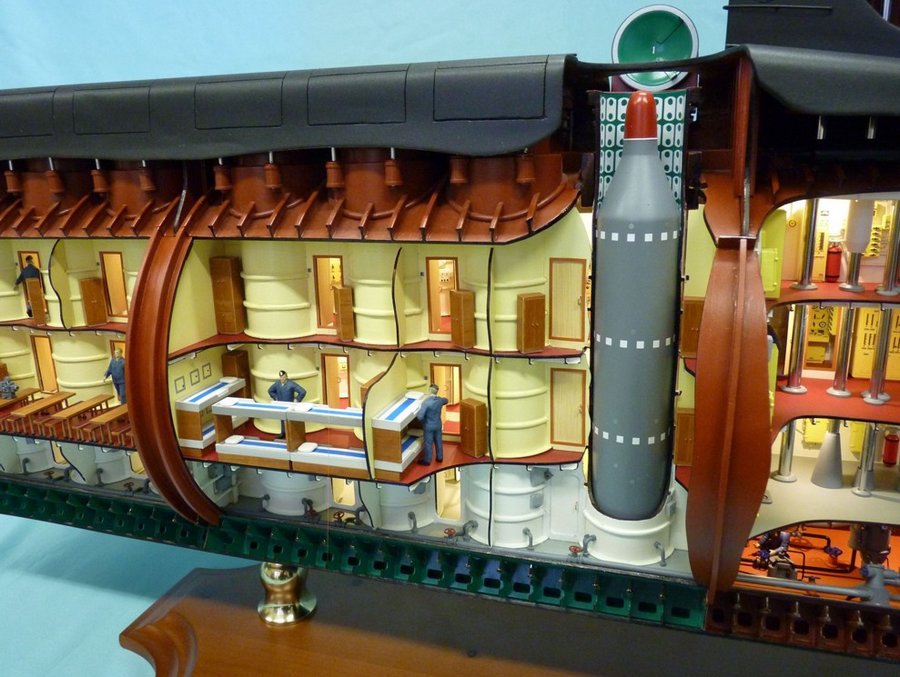

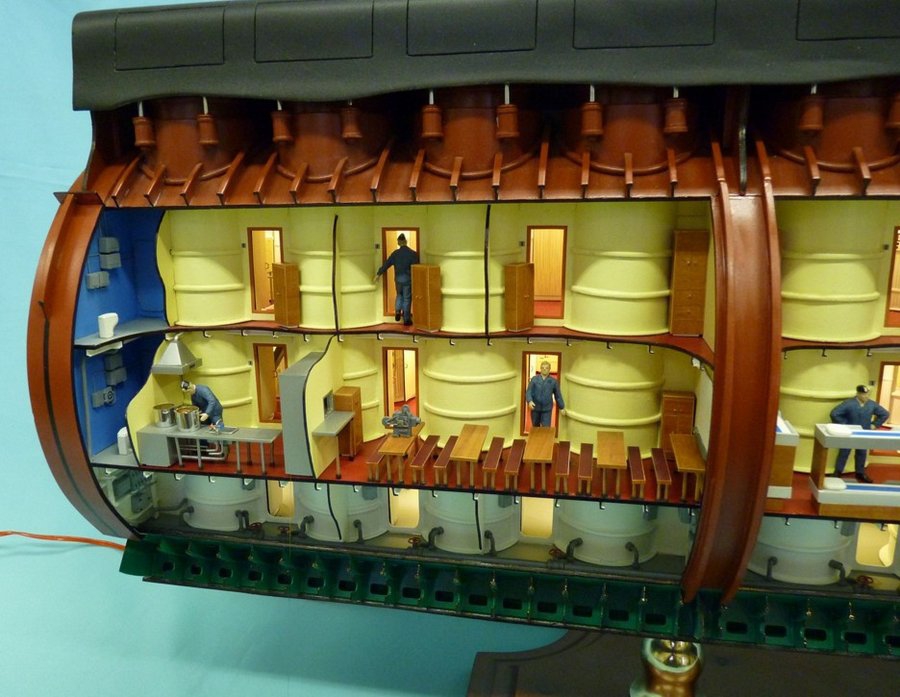

Modelo do submarino do Projeto 667A “Navaga” – uma série de SSBNs soviéticos designados pelo Ocidente como classe “Yankee” – submarinos nucleares equipados com com 16 mísseis balísticos R-27 a bordo.

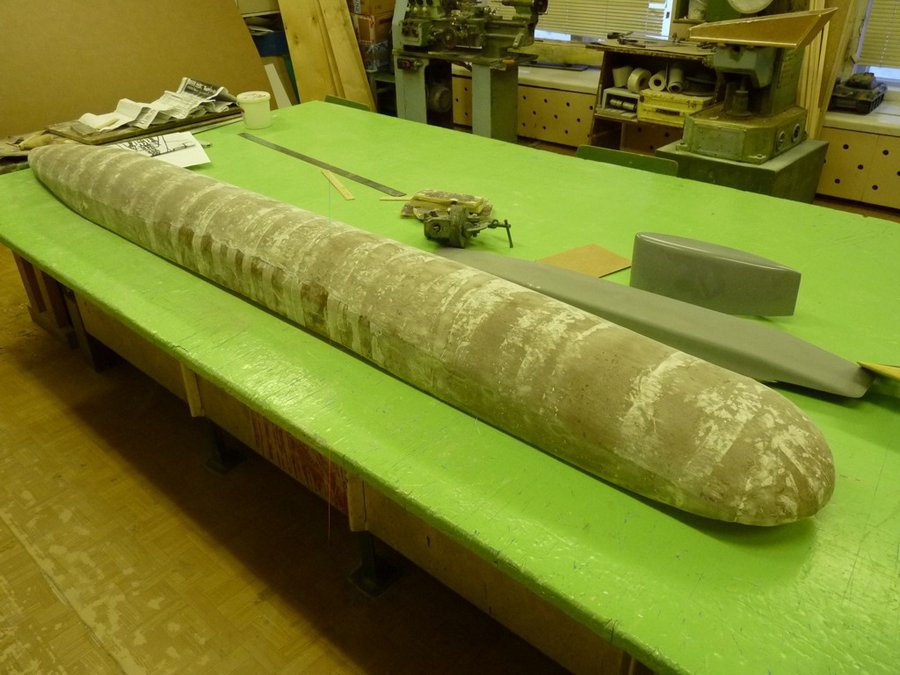

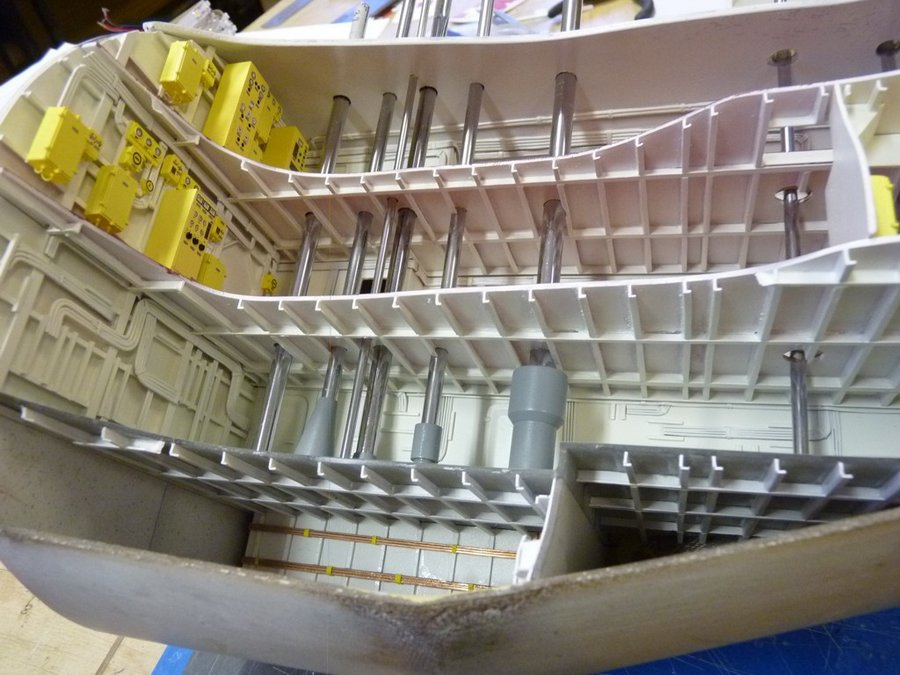

O modelo é feito em escala 1/50 com iluminação interna dos compartimentos. A maquete foi construída durante dois anos em partes (proa, popa) pelas mãos de 6 pessoas, além da coleta de informações e fotografias por cerca de 4 meses. O modelo é muito grande – 2700 mm. Portanto, decidiu-se fazê-lo em duas partes.

O casco é em fibra de vidro. Os materiais usados ​​foram plástico, plexiglass, metal, papel e tubulações. As figuras dos marinheiros foram reaproveitadas a partir de kits de pilotos e pessoal de aviação de vários fabricante em uma escala 1/48.
