MODELISMO: Submarino de Propulsão Nuclear Brasileiro (SN-BR), feito pela Scapaflow Modelismo

Destaques

Alexandre Galante
Ex-tripulante da fragata Niterói (F40), jornalista, designer, fotógrafo e piloto virtual - alexgalante@fordefesa.com.br

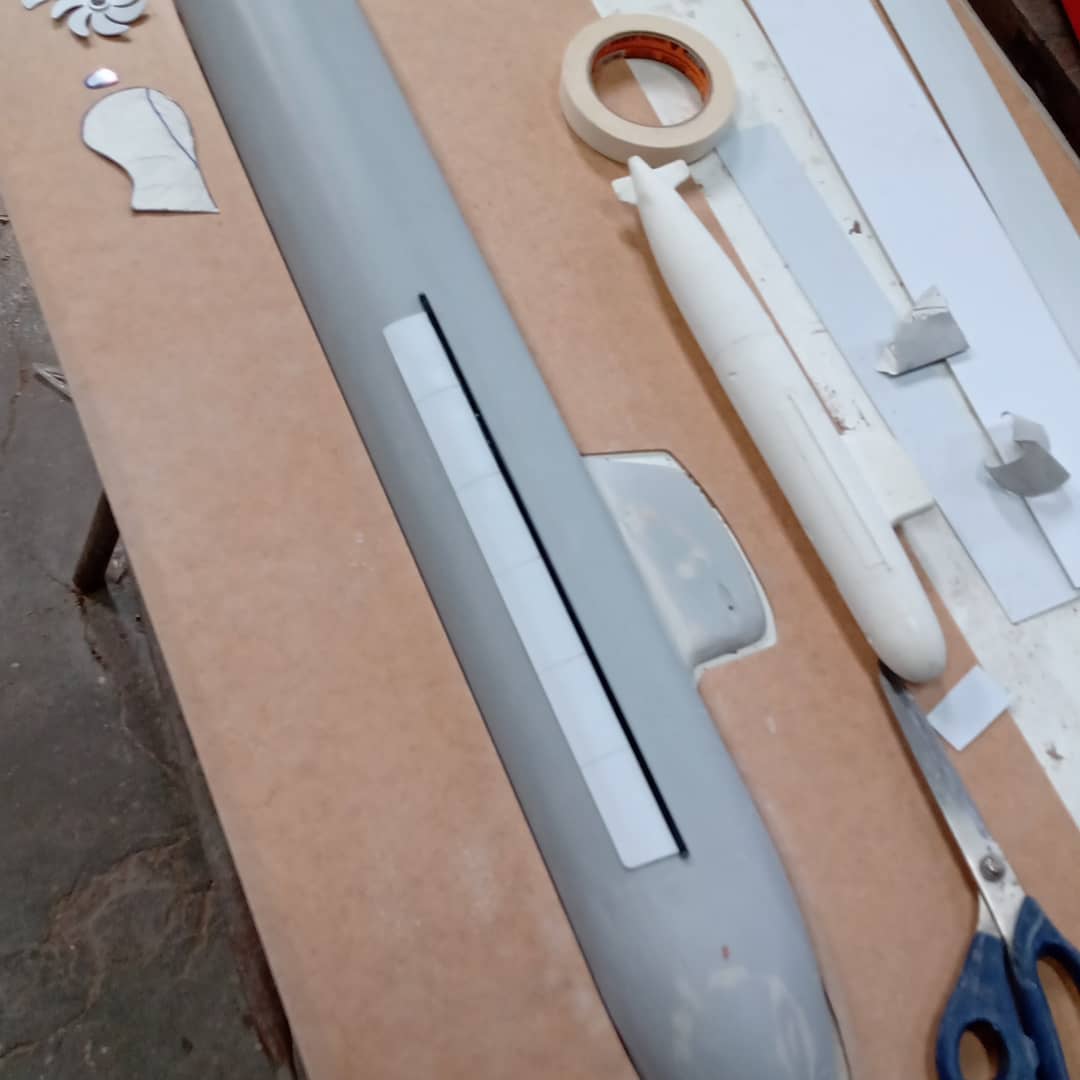

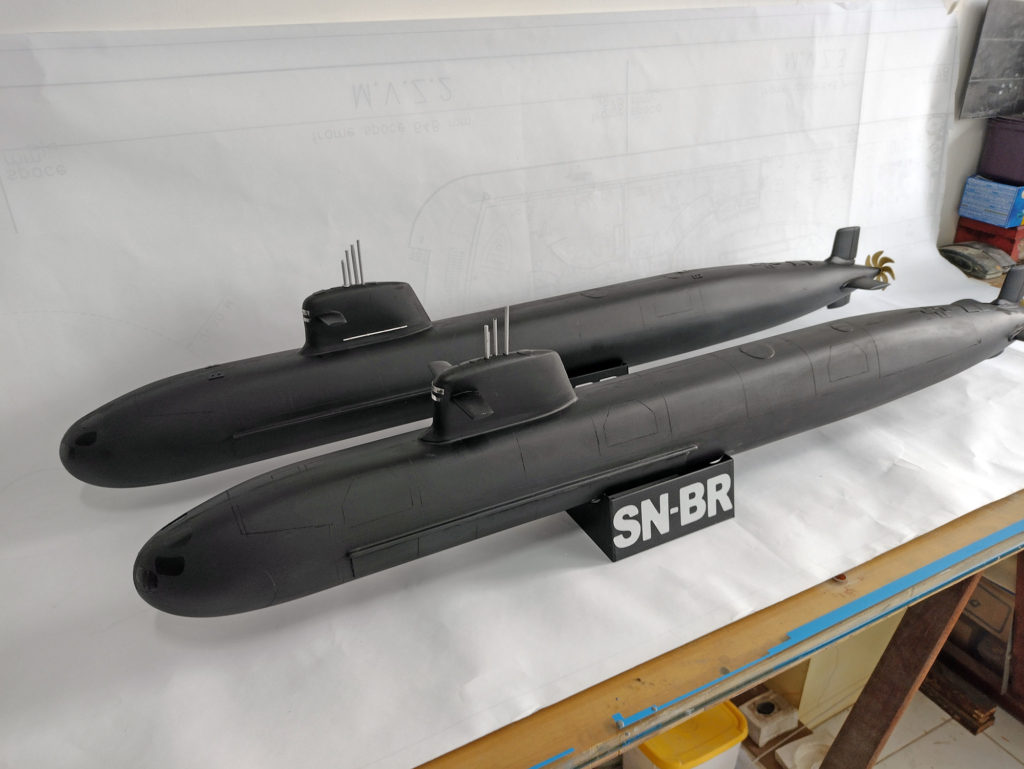

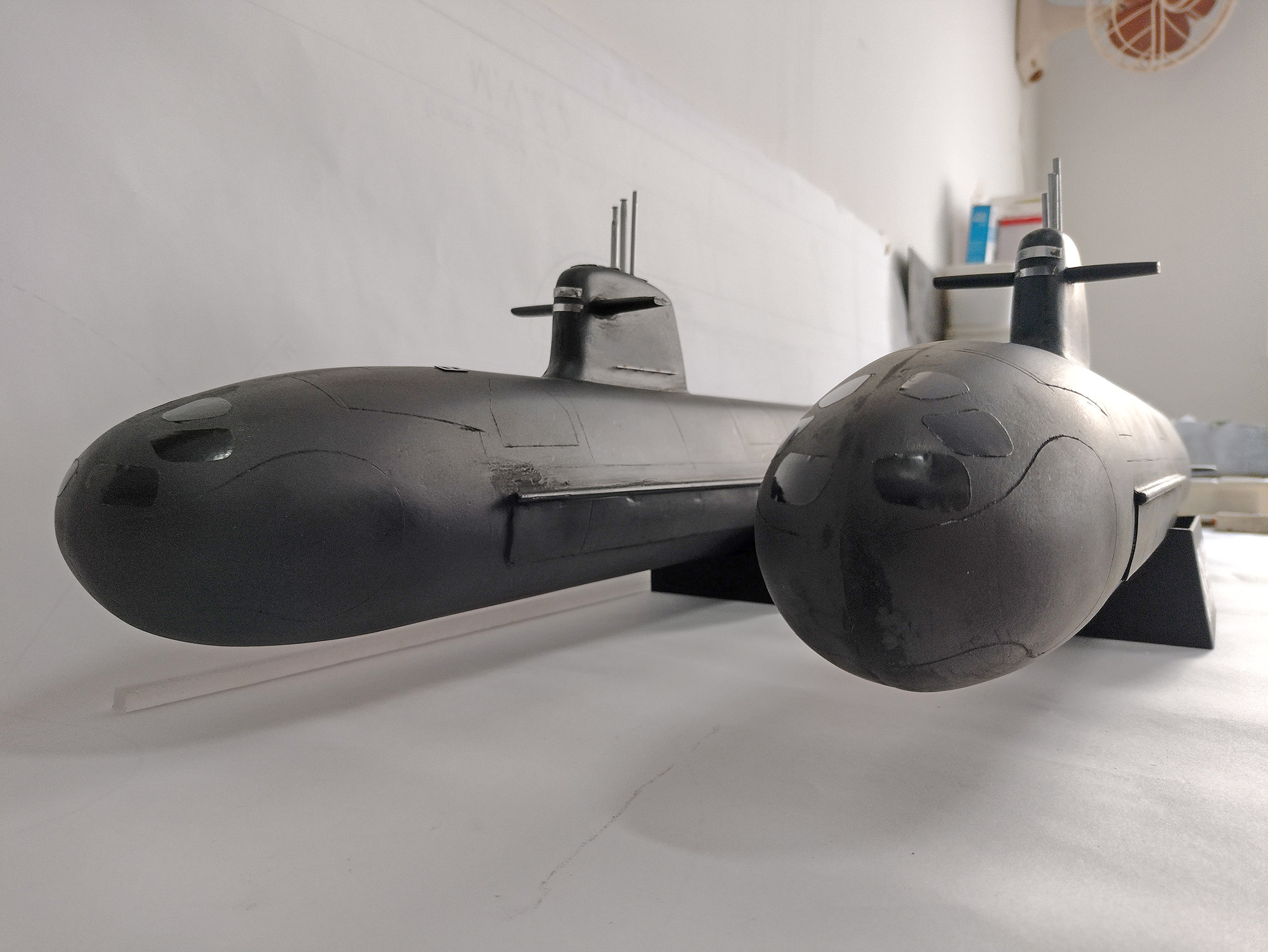

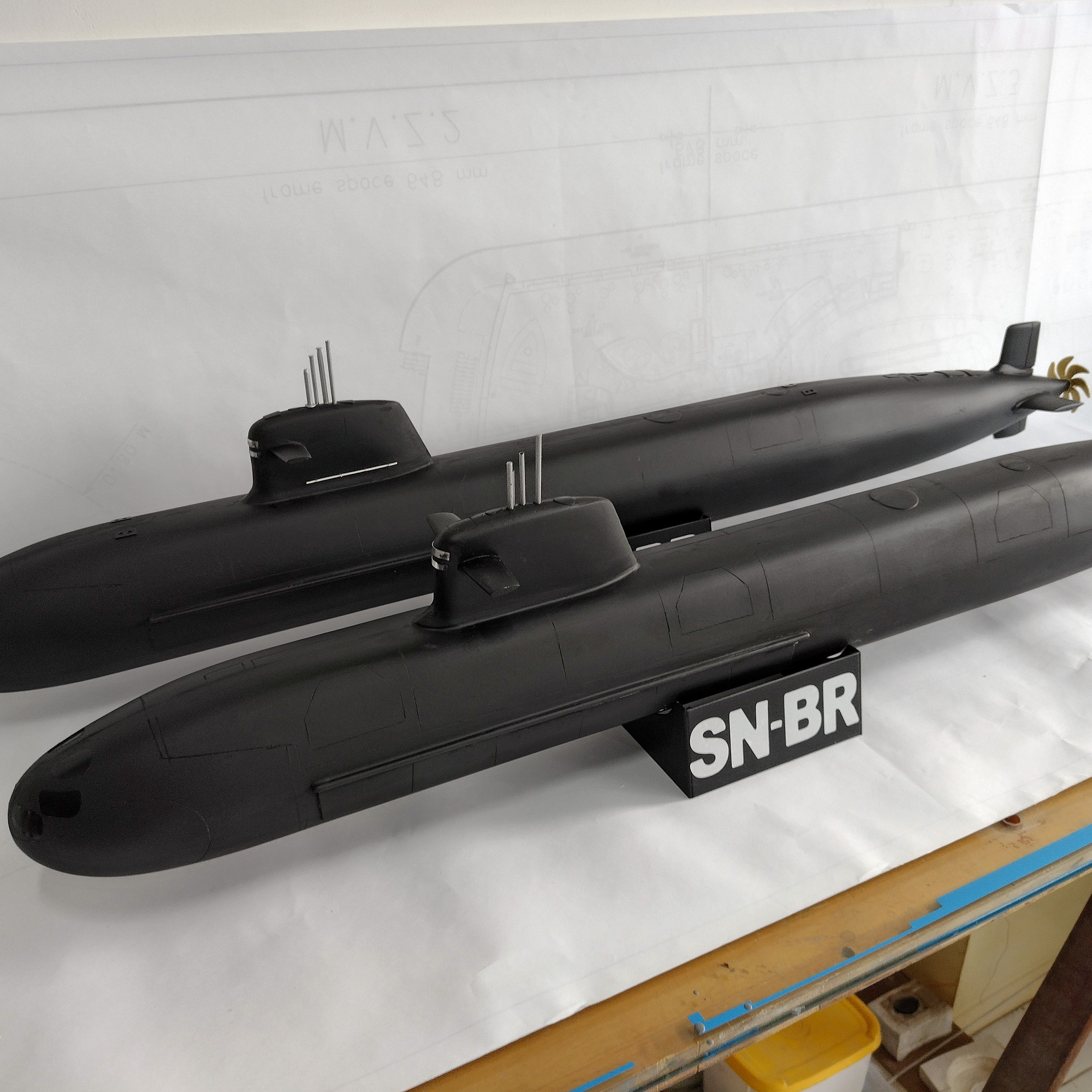

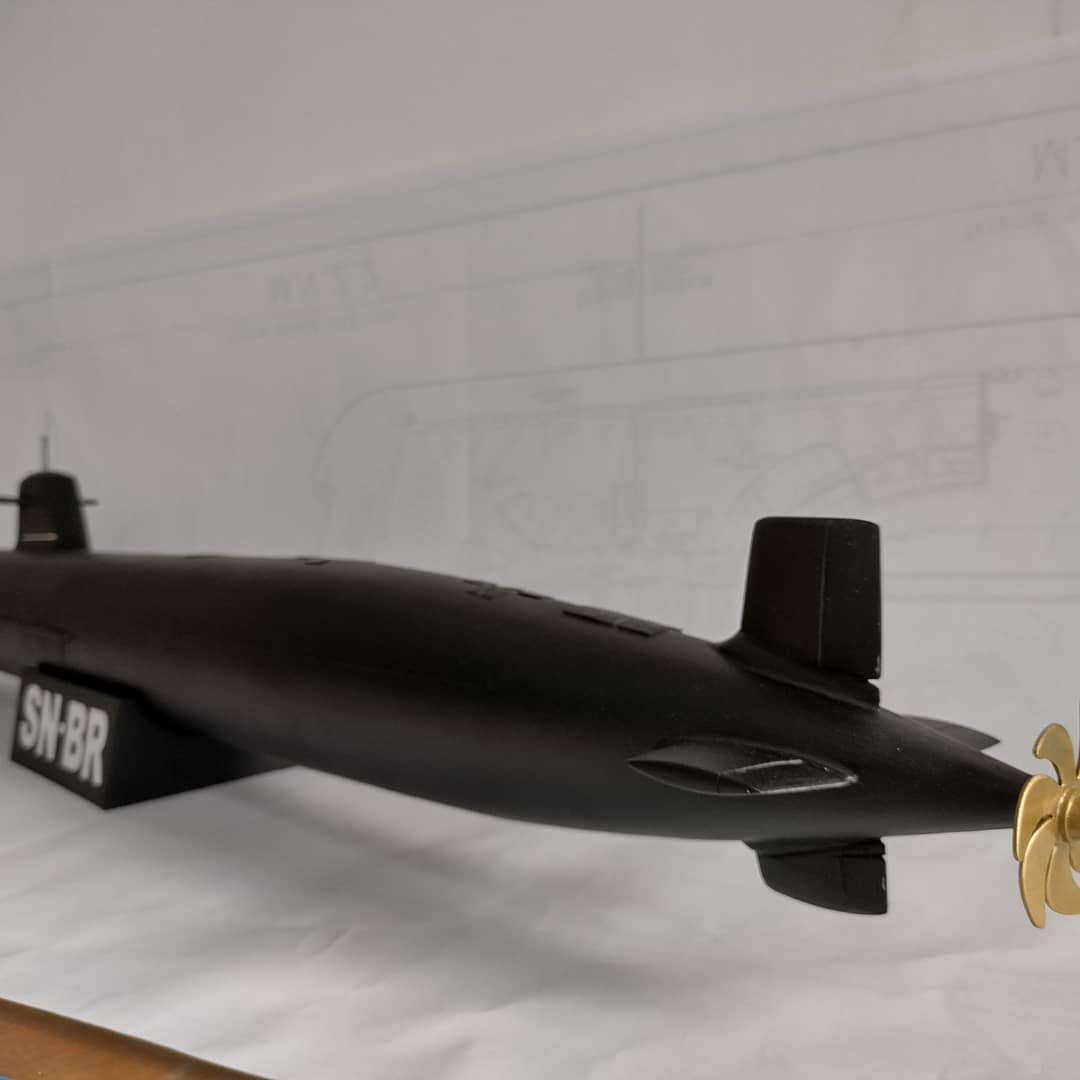

Nas imagens, dois modelos na escala 1/100 do futuro Submarino de Propulsão Nuclear Brasileiro (SN-BR) feitos pela Scapaflow Modelismo.

O primeiro SN-BR deverá ser batizado como SN Álvaro Alberto (SN-10).

Objetivo principal do Programa de Desenvolvimento de Submarinos – PROSUB, realizado com transferência de tecnologia da França, o projeto do primeiro submarino nuclear brasileiro (SN-BR) teve sua concepção geral finalizada em janeiro de 2017.

A fase de projeto foi iniciada em fevereiro de 2019 e deve ser concluída em fevereiro de 2022.

O corpo técnico atual conta com 300 projetistas e deve chegar a 600 projetistas no auge do programa.

O gerenciamento do programa é feito pela Amazônia Azul Tecnologias de Defesa S.A. – AMAZUL.

Características do SN-BR

O primeiro submarino de propulsão nuclear brasileiro SN-BR terá um diâmetro de 9,8 metros (o S-BR tem 6,2m), para poder acomodar o reator nuclear brasileiro, um reator de água pressurizada, também referido pela sigla PWR (do inglês pressurized water reactor).

O SN-BR terá cerca de 100 m de comprimento, deslocamento de cerca de 6.000 toneladas e será movido por propulsão turbo-elétrica com 48 MW de potência, equivalentes a 650 carros de 100 HP ou ao fornecimento de energia a uma cidade de 20.000 habitantes.

O último cronograma divulgado definiu o início da construção do SN-BR em 2023 e a entrada no serviço ativo em 2033.

Maquetes sob encomenda

A Scapaflow Modelismo já produziu mais de uma centena de grandes maquetes de navios de guerra e mercantes, para empresas e a Marinha do Brasil.

Gilberto Pessina, criador da empresa, venceu e foi premiado em vários concursos de modelismo naval promovidos pela Marinha.

Pessina produz maquetes para clientes como estaleiros, companhias de navegação, USP (Eng. Naval e Oceânica), Exército Brasileiro e também faz maquetes sob encomenda para pessoas físicas.

A Scapaflow Modelismo também produziu a maquete do submarino S-BR classe “Riachuelo” que foi entregue ao Presidente da República Jair Bolsonaro.

Conheça mais sobre o trabalho do Pessina na página da Scapaflow Modelismo no Facebook.

Para fazer consultas sobre trabalhos e preços:

  • E-mail: gilbertopessina1@gmail.com
  • Celular: 011-99484-9236.
