FOTOS: Por dentro do submarino de nuclear de ataque da classe ‘Rubis’ da Marinha Francesa

10

Tripulantes em serviço no submarino de ataque nuclear da classe Rubis da Marinha Francesa Améthyste (S-605), fotos de Marine Nationale.

Os submarinos nucleares de ataque da classe Rubis, também conhecidos na sua versão melhorada como classe Améthyste, representam um componente essencial da força naval da França. Desenvolvidos para substituir os submarinos da classe Daphné, os submarinos da classe Rubis foram os primeiros submarinos nucleares de ataque (SSNs) projetados e construídos inteiramente pela França. Eles desempenham um papel crucial na projeção do poder naval francês, com capacidades que permitem realizar uma ampla gama de missões, desde a proteção de forças navais até operações de inteligência e ataque a alvos terrestres e marítimos.

A classe Rubis foi desenvolvida nos anos 1970, com o primeiro submarino, o Rubis (S601), sendo comissionado em 1983. Estes submarinos são relativamente pequenos para submarinos nucleares, medindo cerca de 73,6 metros de comprimento e deslocando cerca de 2600 toneladas quando submersos. Essas dimensões compactas são projetadas para permitir operações em águas costeiras restritas, uma capacidade particularmente valiosa dada a geografia de partes do teatro de operações europeu.

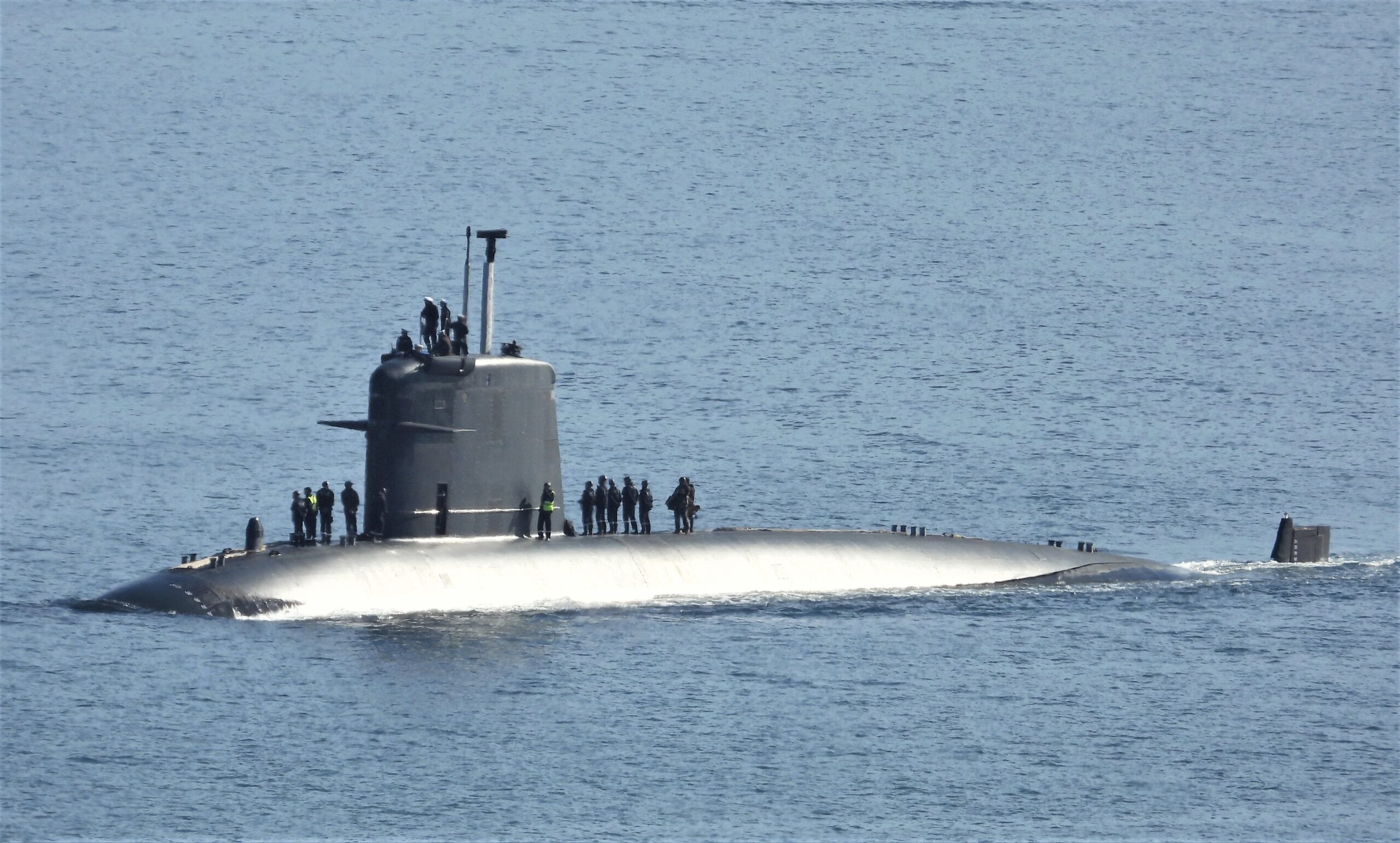

Améthyste (S-605) – Foto: @GGYSSELSSHIPS

Legendas: 1 – Motor Elétrico secundário; 2 – Motor elétrico principal; 3 – Posto de controle da propulsão; 4 – Turbo-alternadores; 5 – Reator e gerador de vapor; 6 – Alojamentos de oficiais; 7 – Compartimentos auxiliares; 8 – Cozinha; 9 – Posto central de navegação e operação; 10 – Periscópios; 11 – Alojamentos de praças; 12 – Torpedos e mísseis; 13 – Tubos lança-torpedos de 533 mm

  • Deslocamento: 2.400t (na superfície); 2.600t (submerso)
  • Comprimento: 73,6 m; Boca: 7,6 m; Calado: 6,4m
  • Propulsão: um reator de água pressurizada (PWR) K48 (48MW); 2 turbo-alternadores; 1 motor elétrico (7 MW); um hélice; um diesel-alternador SEMT Pielstick e Jeumont Schneider 8 PA4 V 185 SM, de 5 MW, para emergências.
  • Velocidade: mais de 25 nós (46 km/h)
  • Alcance: Virtualmente ilimitado
  • Tripulação: 70 homens

Os submarinos são impulsionados por um reator nuclear compacto, que lhes confere uma autonomia praticamente ilimitada, limitada apenas pela capacidade de suporte de vida e pelas necessidades logísticas. O sistema de propulsão nuclear permite que o submarino opere em alta velocidade e também com grande discrição, essencial para evitar a detecção e engajar alvos efetivamente.

Os submarinos da classe Rubis/Améthyste estão equipados com torpedos pesados e mísseis antinavio Exocet SM39, lançados por tubos de torpedo. Também são capazes de lançar minas marítimas e possuem capacidades para missões de colocação de forças especiais, o que amplia ainda mais sua versatilidade operacional.

Com a progressiva entrada em serviço dos novos submarinos da classe Suffren, que são parte do programa Barracuda, a França está preparando a aposentadoria dos submarinos mais antigos da classe Rubis/Améthyste. A nova classe promete expandir e modernizar ainda mais as capacidades subaquáticas francesas com tecnologias de última geração.
