Turquia seleciona LPD do tipo ‘Juan Carlos I’ com construção local
Vencedora foi a empresa local SEDEF Gemi Insaati AS, em parceria com a espanhola Navantia. Além de contar com doca, hangar e garagens, a classe ‘Juan Carlos I’ possui convoo capaz de operar helicópteros e jatos de decolagem curta e pouso vertical
–
Em 26 de dezembro, o Governo Turco informou sua decisão sobre a competição lançada em 2010 para construir um LPD (landing platform dock, ou navio de desembarque dotado de doca e convoo), destinado a aprimorar a capacidade anfíbia da marinha do país.
As negociações serão iniciadas com a SEDEF Gemi Insaati AS, que tem como parceira internacional a espanhola Navantia. A oferta é de um navio que segue o projeto da classe espanhola “Juan Carlos I”, que na Espanha é chamada de BPE – Buque de Proyección Estratégica (navio de projeção estratégica).
A classe, que tem deslocamento superior a 27.500 toneladas, também é chamada de LHD (landing helicopter dock), mas pode operar jatos de decolagem curta e pouso vertical no seu convoo, sendo dotada de uma rampa do tipo “ski jump” à proa. Atualmente, podem ser operados jatos AV-8 Harrier II, e espera-se para o futuro a operação do F-35B Lightning II.
Caso as negociações sejam bem-sucedidas e a encomenda do navio realizada, a Turquia dará um salto em sua capacidade anfíbia, hoje baseada em pequenos navios de desembarque. Isso poderia levar a preocupações da Grécia, Chipre e Israel.
Os navios do tipo “Juan Carlos I” podem transportar até 1.000 soldados e 150 veículos, incluindo carros de combate. Quanto a aviões a jato, vale lembrar que a Turquia é um parceiro “Tier 3” (grosso modo, de terceira categoria) do programa do F-35, porém, é possível que venha a comprar até 100 aeronaves do tipo (a princípio, apenas se especula sobre encomendas do F-35A, para uso em bases terrestres, mas a aquisição do LPD/ LHD com rampa ski-jump pode alterar esse quadro).
Caso a encomenda se concretize, a Turquia será o terceiro operador da classe, após a Espanha e a Austrália (onde é chamada de classe “Canberra”). Apesar do custo do programa não ter sido revelado, vale lembrar que a Austrália está investindo 3 bilhões de dólares australianos (cerca de 2,6 bilhões de dólares americanos ou 6,2 bilhões de reais) na aquisição de 2 navios desta classe.
Se as negociações falharem, será chamada a segunda colocada na competição, a DESAN Deniz Insaat Sanayi AS, cujo parceiro internacional inicialmente era a China Shipbuilding Industry Corporation (com o LPD Type 071 de 28.000 toneladas) e que, segundo notícias posteriores, fez nova parceria com estaleiros sul-coreanos (para oferecer o LPD da classe “Dokdo”, de 18.000 toneladas). O estaleiro turco RMK Marine, que concorreu com um projeto próprio, foi tirado da disputa por ser uma oferta de alto risco. A competição também despertou interesse da francesa DCNS (classe “Mistral”) e da alemã TKMS (com um projeto ainda não construído).
Espera-se que o navio seja construído na Turquia, embora cerca de 878.000 horas-homem fiquem alocadas à Espanha (pré-fabricação, itens auxiliares como as seis embarcações de desembarque, motores, sistemas de propulsão e sistemas de controle integrados), a maior parte nos estaleiros de Fene-Ferrol e San Fernando-Puerto Real, e uma menor parte nas próprias instalações da Navantia (integração de sistemas) e de sua Fábrica de Motores.
Características principais da classe “Juan Carlos I”
- Deslocamento: 26.000 t (27.560 t a plena carga*)
- Comprimento: 231 m
- Boca: 32 m
- Calado: 7,1m*
- Propulsão: 1 turbina a gás + 2 geradores diesel e dois propulsores azimutais (POD) de 11 MW cada
- Dois propulsores de proa (bow thruster) 1.500 KW para manobras*
- Velocidade máxima: 21 nós*
- Autonomia: 9.000 milhas náuticas a 15 nós
- Aeronaves: até 30 helicópteros médios e pesados em perfil para operações anfíbias ou 10 a 12 jatos F-35B ou AV-8B combinados com um igual número de helicópteros médios, em perfil para missão de porta-aviões.
- Hangar: 985 m2*
- Convoo: 5.440 m2*
- Garagem para veículos leves: 1.880 m2*
- Garagem para veículos pesados: 1.480 m2*
- Doca: 1.165 m2*
- Tripulação: 261 pessoas
- Capacidade total de acomodação: 1443*
- Armamento: 4 canhões de 20 mm e 4 metralhadoras de 12,7mm, havendo previsão (no navio da Marinha Espanhola) de receber um sistema antimíssil de defesa de ponto do tipo ESSM ou RAM
*Dados marcados com (*) são de material de divulgação da Navantia, já os demais foram traduzidos do site da Marinha Espanhola.
FONTES: DID, Marinha Espanhola e Navantia (compilação, tradução e edição do Poder Naval a partir de originais em inglês e espanhol)

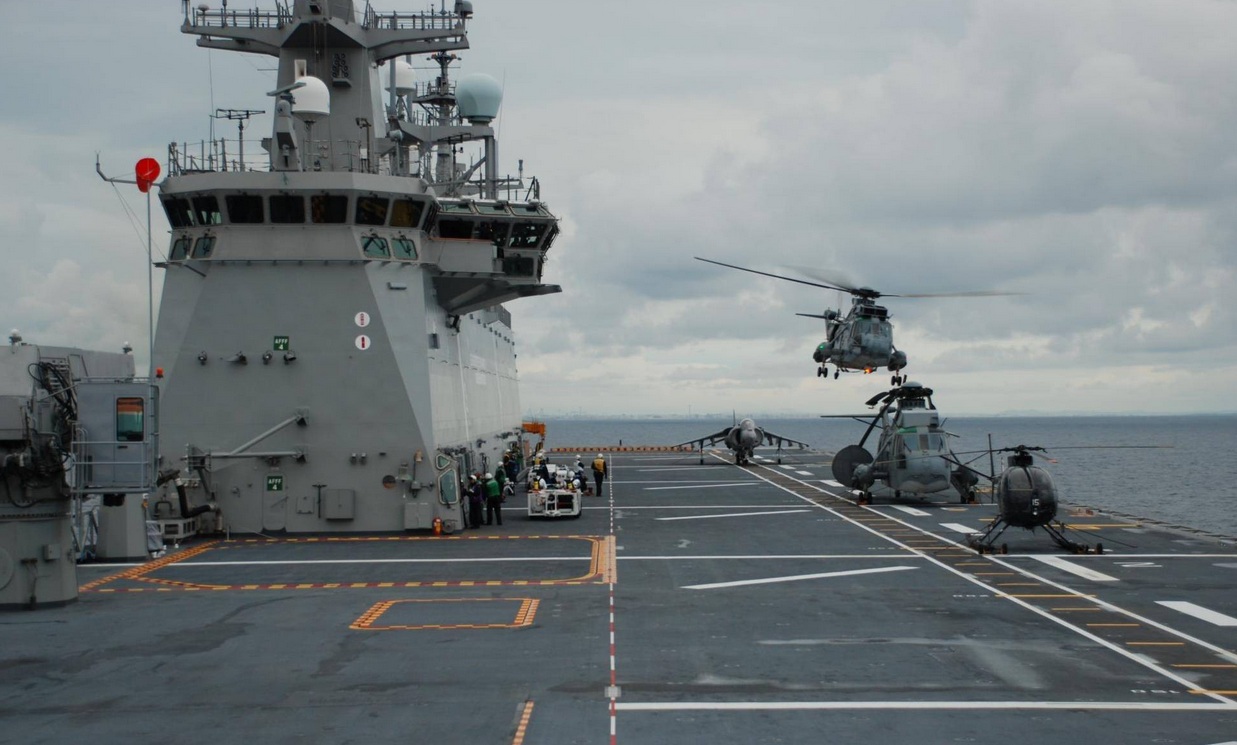

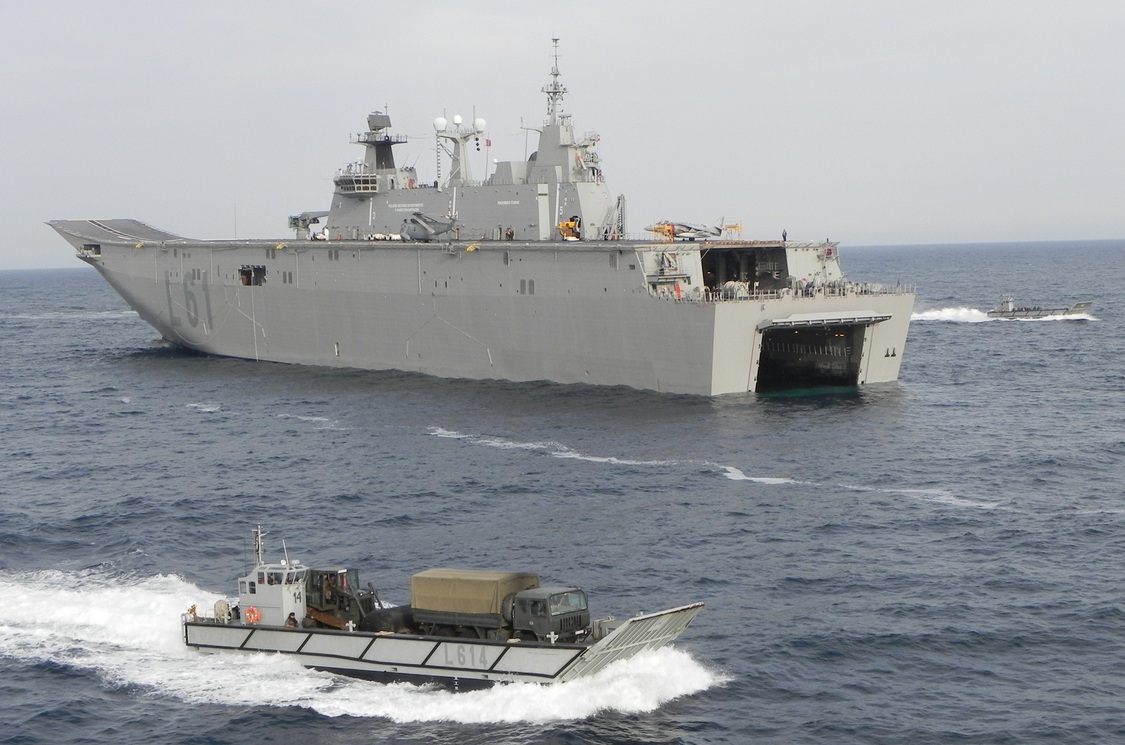

FOTOS: Marinha Espanhola
