Prosub: Estaleiro de Construção recebe as seções do primeiro submarino convencional

5864
66

No dia 8 de fevereiro, a Marinha do Brasil e a empresa Itaguaí Construções Navais encerraram o processo de transferência das seções do primeiro submarino convencional, o “Riachuelo” (S40), para o Estaleiro de Construção do Programa de Desenvolvimento de Submarinos (Prosub), localizado no Complexo Naval de Itaguaí, Rio de Janeiro (RJ).

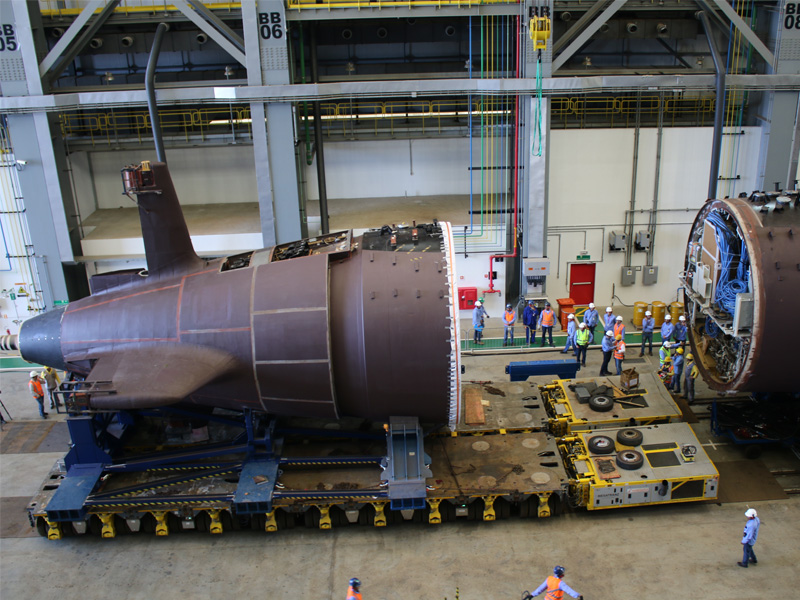

Em 14 de janeiro, as seções de vante (S4, S3 e 2B) já integradas, pesando 619 toneladas, com 39,86 metros de comprimento e 12,30 metros de altura foram transportadas por um veículo especial de 320 rodas, por um trajeto com cerca de cinco quilômetros, percorrido em 11 horas. A segunda seção (2A), com 370 toneladas e 18 metros de comprimento, foi transferida em 4 horas, no dia 4 de fevereiro. A última seção (S1), com aproximadamente 190 toneladas e 14 metros de comprimento, teve sua movimentação concluída no dia 8 de fevereiro, em 3 horas.

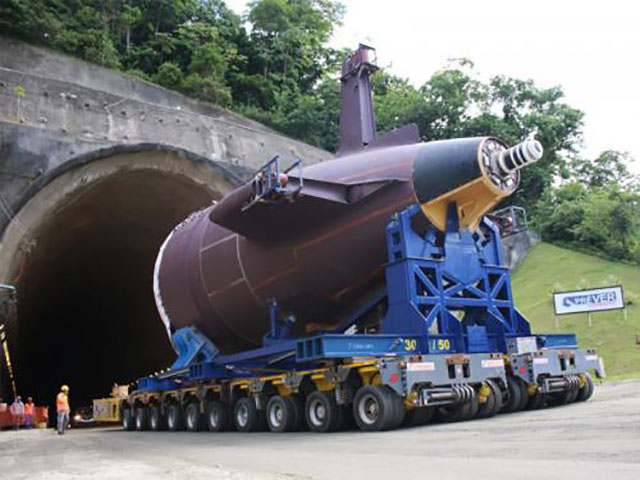

O processo exigiu um planejamento de meses que incluiu, entre outras ações, a adequação de trechos da rede elétrica em relação à seção de maior altura e interrupções pontuais do tráfego na BR-493.

A entrega de todas as seções no Estaleiro representa o início de uma nova fase na construção. A integração das seções e dos diversos sistemas e equipamentos permitirão o lançamento ao mar do Submarino “Riachuelo” no segundo semestre de 2018.

O Brasil está construindo atualmente quatro submarinos S-BR dentro do Programa Prosub
Perfil do submarino Riachuelo S40. Desenho: José da Silva

FONTE: Marinha do Brasil
